4 - RACCORDEMENTS HYDRAULIQUES
4.4.5 Remplissage du circuit
Pendant le démarrage du système, s’assurer que le
détendeur sur le groupe hydraulique est bien ouvert. En
l’absence d’alimentation électrique, si la thermovalve a déjà
été alimentée précédemment, il est nécessaire d’utiliser le
capuchon prévu à cet effet pour appuyer sur l’obturateur de la
valve pour l’ouvrir.
• Ouvrir tous les dispositifs d’interception de l’appareil
(manuels ou automatiques);
• Commencer le remplissage en ouvrant lentement le
robinet de remplissage en eau de l’appareil;
• Pour les modales installés en position verticale, agir (au
moyen d'un tournevis) sur l'évent de la batterie situé plus
haut (fig.4.8 réf. A);
• pour les appareils installés en position horizontale, agir sur
l'évent situé plus haut (fig.4.8 réf. B);
• Quand il commence à sortir de l’eau des valves d’évent de
l’appareil, les fermer et continuer le chargement jusqu’à la
valeur nominale prévue pour le système.
• Contrôler l’étanchéité hydraulique des joints.
• Il est conseillé de répéter cette opération une fois que
l’appareil a fonctionné pendant quelques heures, et de
contrôler régulièrement la pression du circuit.

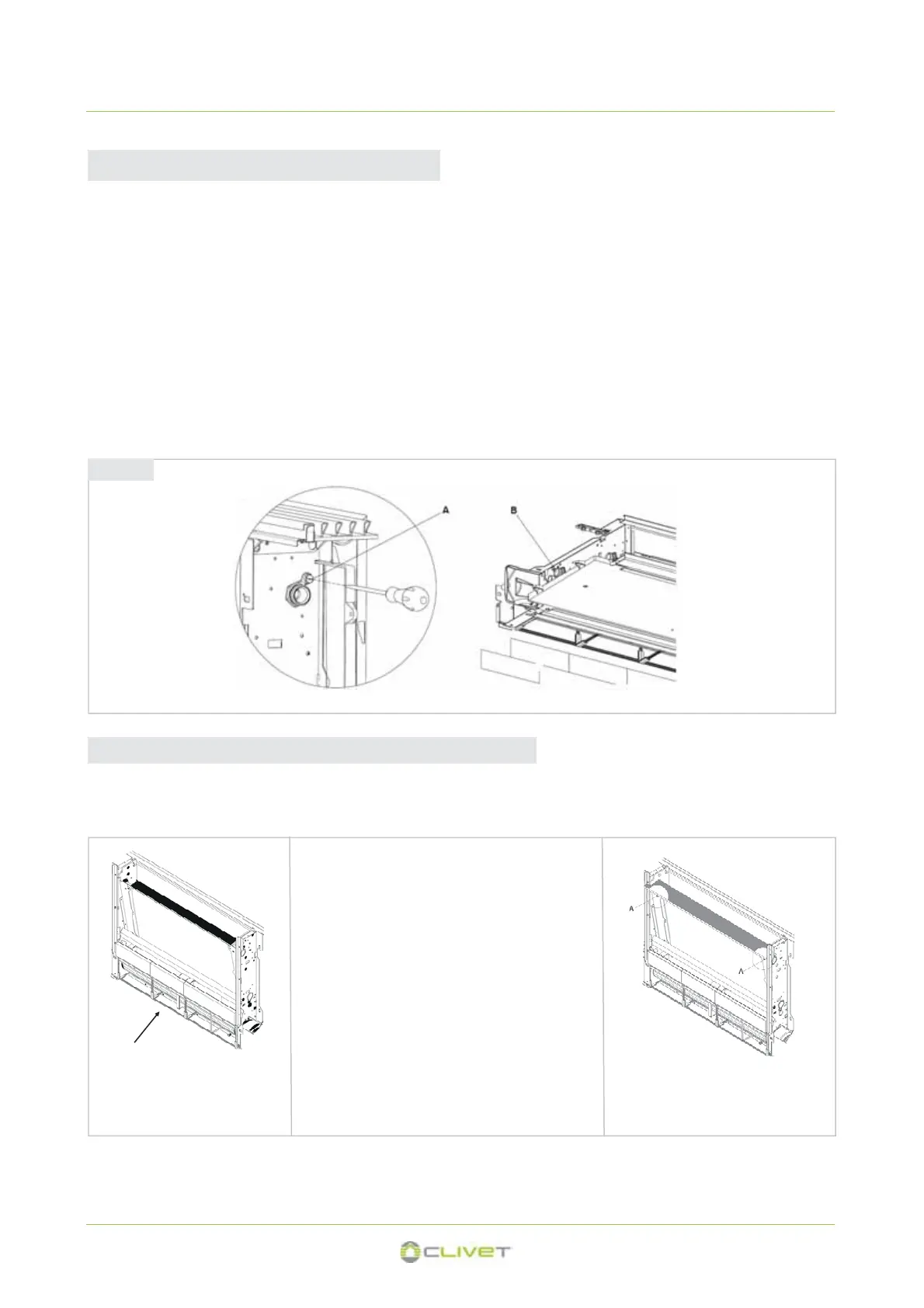

fig 4.8
Le étrier isolant DOIT ÊTRE DANS LA POSITION illustrée , sinon la batterie n'est pas traversé par le flux d'air.
Une fois toutes les opérations décrites terminées, remonter tous les composants précédemment démontés en effectuant les
opérations de démontage dans le sens inverse.
4.4.6 Montage du étrier isolant
Vue de frontale
Coller la bande à larmier au-
dessus de la batterie
Insérer la étrier isolée au-dessus de la bande à larmier Fixer la étrier isolée avec les vis (A)
105
