4 - COLLEGAMENTI IDRAULICI

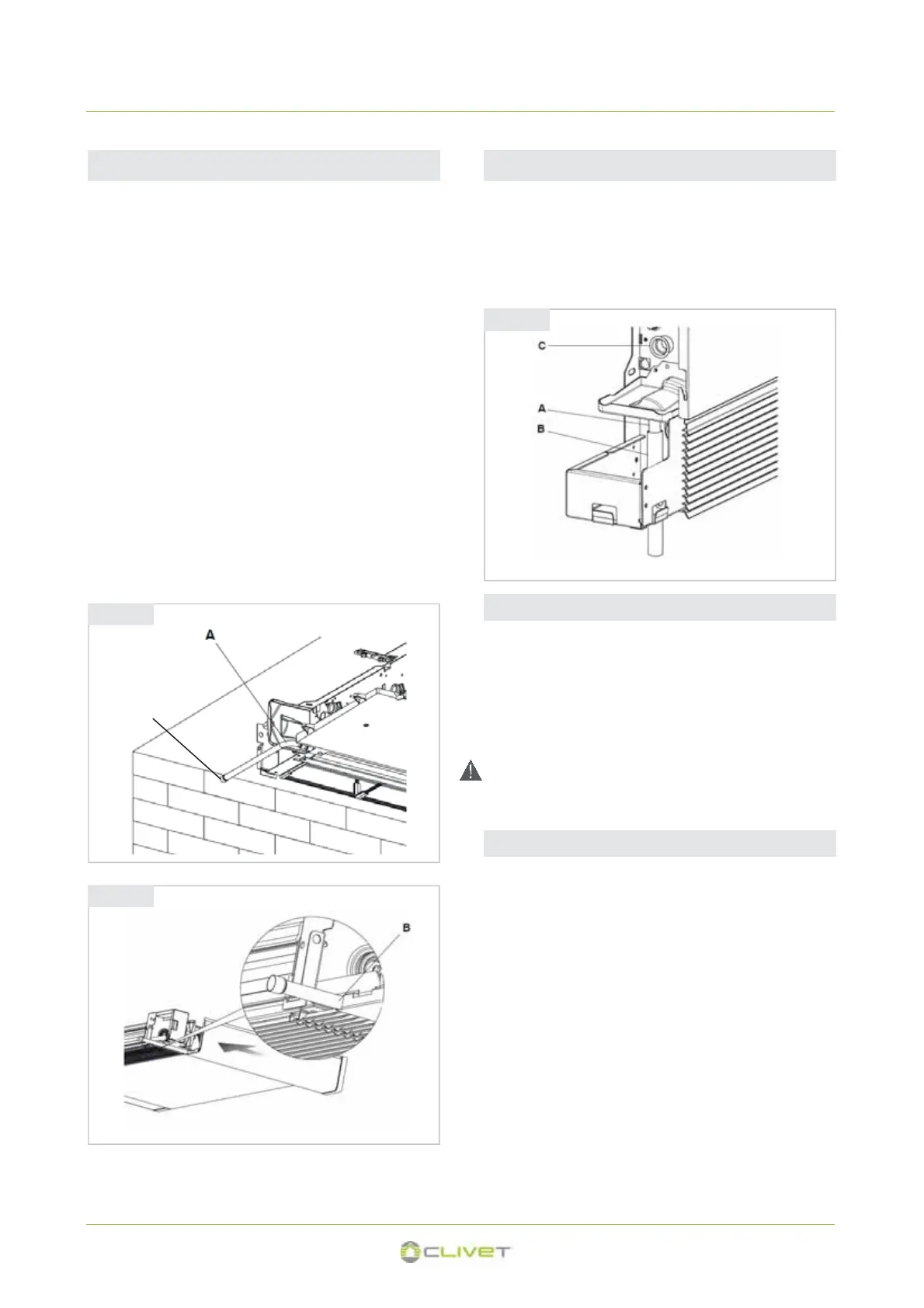

4.3.2 Scarico condensa versione VERTICALE 4.3.1 Scarico condensa versione ORIZZONTALE
• Collegare al raccordo di scarico della vaschetta raccogli
condensa (fig. 4.3 rif. A) un tubo per il deflusso del liquido
(fig. 4.3 rif. B) bloccandolo in modo adeguato.
• Verificare che la prolunga rompigoccia (fig. 4.3 rif. C) sia
presente e correttamente installata.
Per il montaggio della bacinella orizzontale fare riferimento
alle istruzioni contenute nei kit .
• verificare che il tubo ad “L” e quello in gomma flessibile
siano correttamente allacciati alla bacinella (fig. 4.1 rif. A).
• infilare il fianco della macchina tenendo il tubo in posizio-
ne a battuta sulla griglia anteriore.
• chiudere definitivamente il fianco verificando che il tubo
rimanga bloccato nell’apposito scasso presente sul fianco
(fig. 4.2 rif. B).
Per l’installazione orizzontale osservare le seguenti avverten-
ze :
• assicurarsi che la macchina sia installata perfettamente a
livello, o con una leggera inclinazione nel verso dello sca-
rico della condensa;
• coibentare bene i tubi di mandata e ritorno fino all’imbocco
della macchina, in modo da impedire gocciolamenti di
condensa all’esterno della bacinella di raccolta stessa ;
• coibentare il tubo di scarico della condensa della bacinella
per tutta la sua lunghezza.
4.4 ROTAZIONE ATTACCHI
Le operazioni descritte, e le immagini relative, si riferiscono ad
una macchina con attacchi a sinistra su cui necessita la
rotazione degli attacchi sul lato destro.
Nel caso si abbia a disposizione una macchina con attacchi a
destra con necessità di rotazione a sinistra, la sequenza delle
operazioni è la medesima, solo le immagini sono da
considerarsi speculari.
Per la connessione del motore ai kit di comando è necessario
utilizzare l’apposito cablaggio opzionale .
4.4.1 Smontaggio pannellature
• Smontare la griglia superiore (fig. 4.4 rif. A) svitando le
due viti di fissaggio (fig. 4.4 rif. B) .
• Sul lato sinistro sollevare il coperchietto di copertura (fig.
4.4 rif. C) svitare la vite (D) che fissa il fianchetto sinistro
(fig. 4.4 rif. E), spostarlo leggermente verso sinistra e
sollevarlo.
• Sul alto opposto sollevare il coperchietto di copertura vite
(fig. 4.4 rif. C) e svitarla
• Spostare leggermente verso destra il fianchetto (fig. 4.4
rif. F) e sollevarlo.
• Togliere la griglia anteriore inferiore (fig. 4.5 rif. G).
• Svitare le viti (fig. 4.5 rif. H-I) di fissaggio pannello frontale
(fig. 4.5 rif. L) e smontarlo.
fig 4.2
fig 4.1
fig 4.3
14ømm
12
