fig 4.6
4 - COLLEGAMENTI IDRAULICI
fig 4.4 fig 4.5

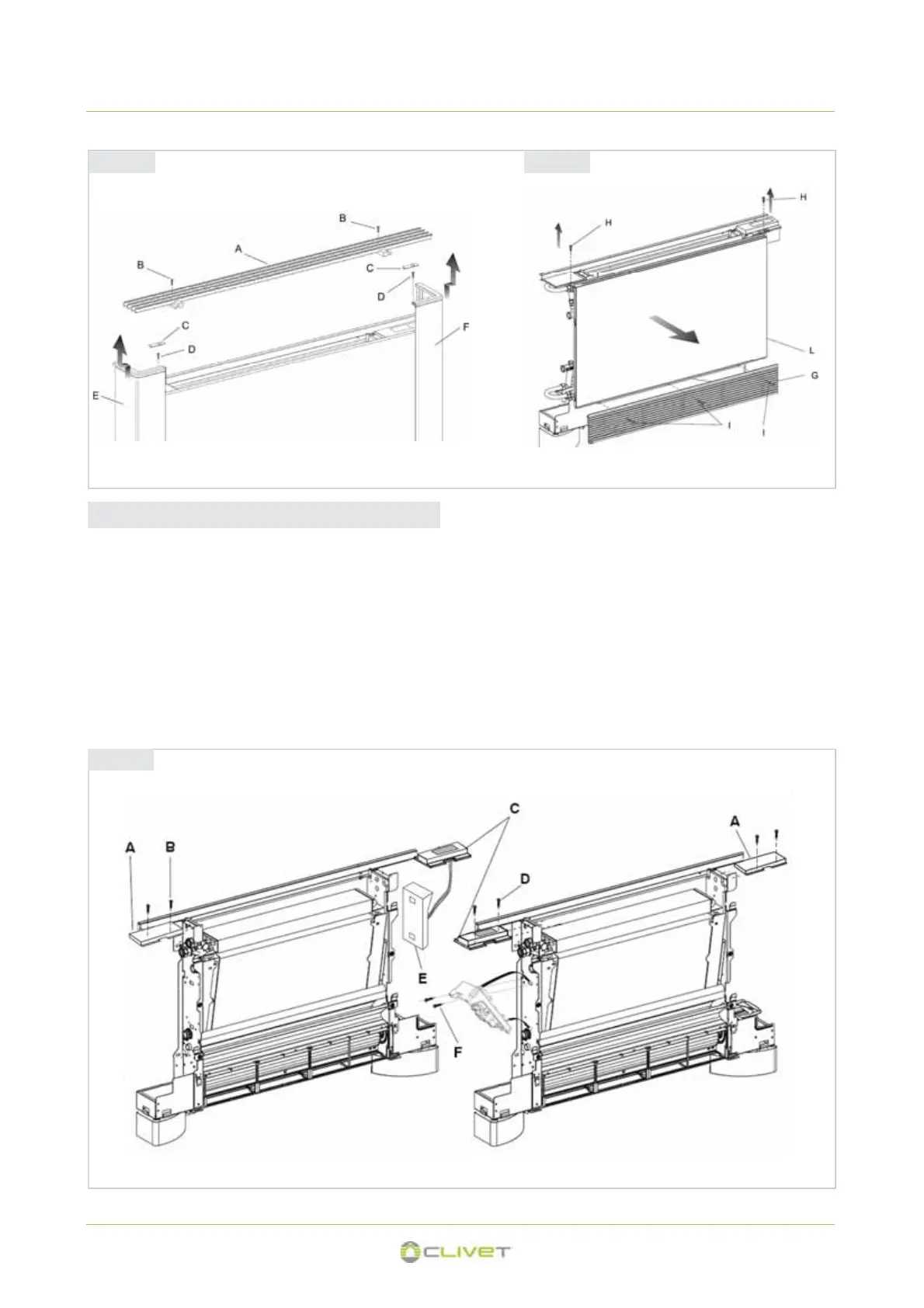

4.4.2 Smontaggio pannello di comando
• Posizionare l’interruttore generale dell’impianto su spento.
• Smontare lo sportellino di accesso gruppi collettori (fig.
4.6 rif. A) svitando le due viti di fissaggio (fig. 4.6 rif. B).
• Smontare il pannello di comando (fig. 4.6 rif. C) svitando
le due viti di fissaggio (fig. 4.6 rif. D).
• Staccare la scheda di controllo (fig. 4.6 rif. E) svitando le
due viti di fissaggio (fig. 4.6 rif. F).
• Staccare i connettori dei collegamenti elettrici.
• Sfilare i cablaggi all’interno della macchina e reinfilarli dal
lato opposto.
• Utilizzare, per la connessione del motore, l’apposito
cablaggio per attacchi a destra disponibile come
accessorio.
• Invertire le posizioni di montaggio dello sportellino (fig. 4.6
rif. A) con il pannello di comando (fig. 4.6 rif. C) e rimontarli
nelle rispettive posizioni.
