Las siguientes descripciones de las varias fases de montaje y las figuras correspondientes se refieren a una versión
del aparato con las conexiones a la izquierda. La descripción de las operaciones de montaje de las máquinas con
conexiones a la derecha es la misma; las imágenes se deben considerar representadas en modo especular.
3.4 INSTALACIÓN
3.6 INSTALACIÓN EN EL TECHO U HORIZONTAL
• Utilizando la plantilla de papel, marque en el techo la posición de los dos estribos de fijación y de los dos tornillos
posteriores.
• Perfore con una punta adecuada e introduzca los tacos (2 para cada estribo) (Fig. 3.1, Ref. A); fije los dos estribos
(Fig. 3.1, Ref. B). No apriete excesivamente los tornillos.
• Coloque la máquina en los dos estribos y fije los dos tornillos en los tacos posteriores (Fig. 3.1, Ref. C), uno de
cada lado.
• Se recomienda dar una adecuada inclinación de la unidad hacia el tubo de drenaje, para facilitar la salida del agua
(Fig. 3.1, Ref. D).
• Apriete definitivamente los 6 tornillos de fijación.
3.5 APERTURA COSTADOS

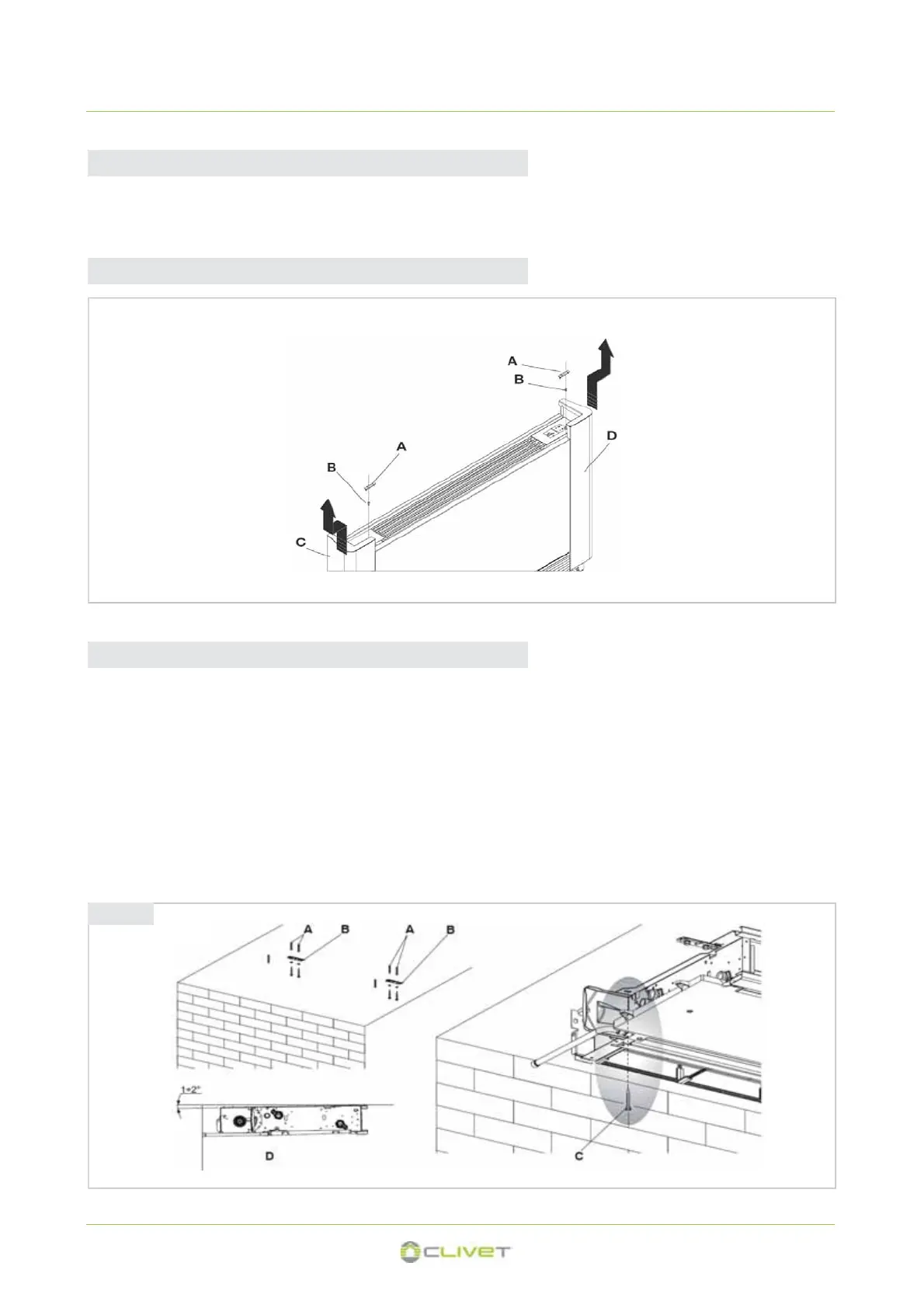

fig 3.1
3 - COLOCACIÓN
• levante A
• desenrosque B
• desplace la izquierda C
• levante C
• levante A
• desenrosque B
• desplace la derecha D
• levante D
