3 - COLOCACIÓN
3.7 INSTALACIÓN VERTICAL EN LA PARED O EN EL PISO
En caso de montaje con pies, respetar la distancia miníma del suelo de 80 mm y remítase las hojas de instrucciones
suministradas y al manual correspondiente.
• Utilizando la plantilla de papel, marque en la pared la posición de los dos estribos de fijación (Fig. 3.2).
• Perfore con una punta adecuada e introduzca los tacos (2 para cada estribo)(Fig. 3.3 Ref.A); fije los dos estribos
(Fig. 3.3, Ref. B). No apriete excesivamente los tornillos para poder regular los estribos con un nivel de burbuja
(Fig. 3.4).
• Bloquee definitivamente los dos estribos apretando completamente los cuatro tornillos.
• Verifique la estabilidad desplazando manualmente los estribos en sentido lateral y vertical.
• Coloque la unidad, verificando el correcto enganche en los estribos y su estabilidad (Fig. 3.5).

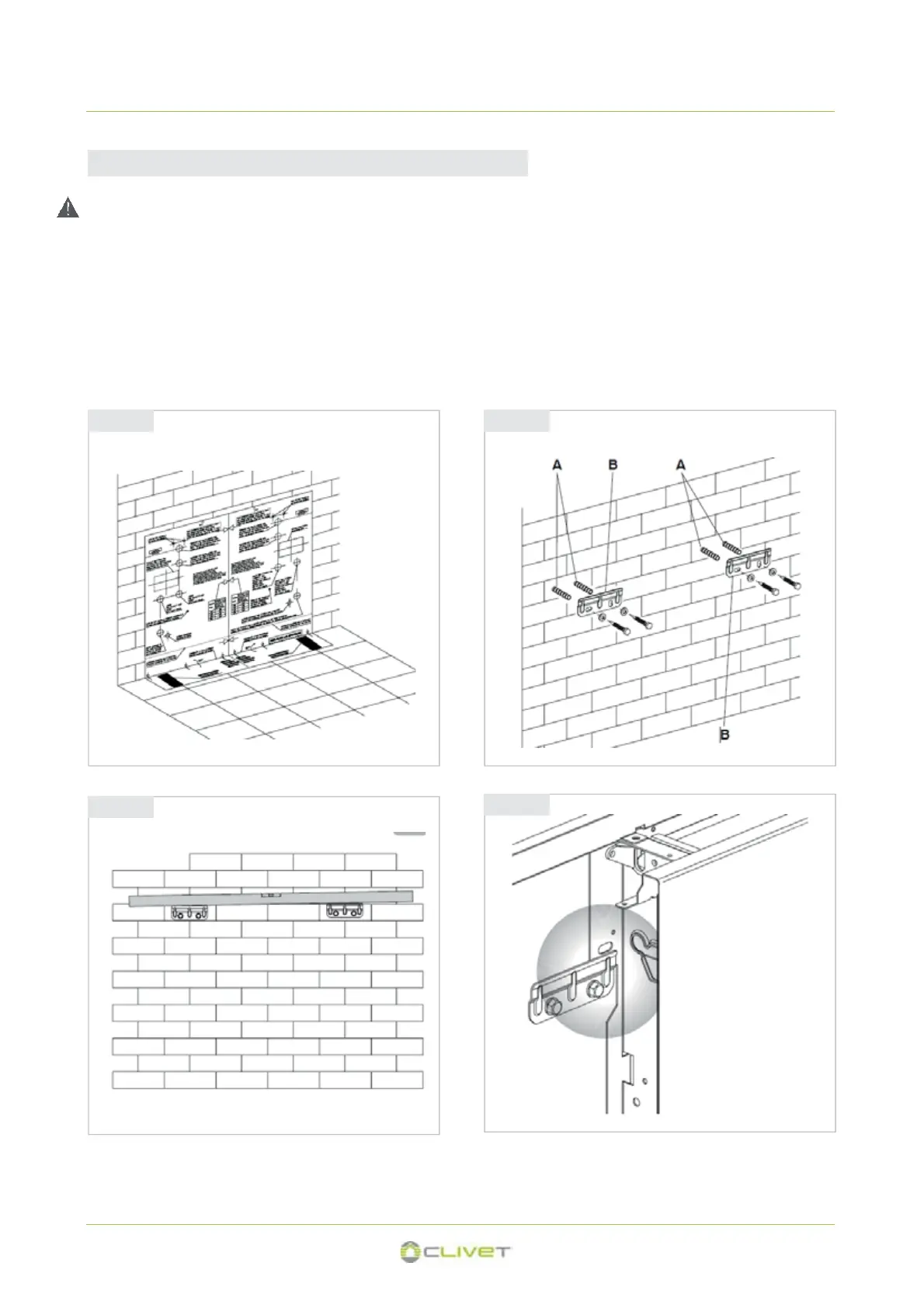

fig 3.2 fig 3.3
fig 3.4
fig 3.5
