4 - CONEXIONES HIDRÁULICAS

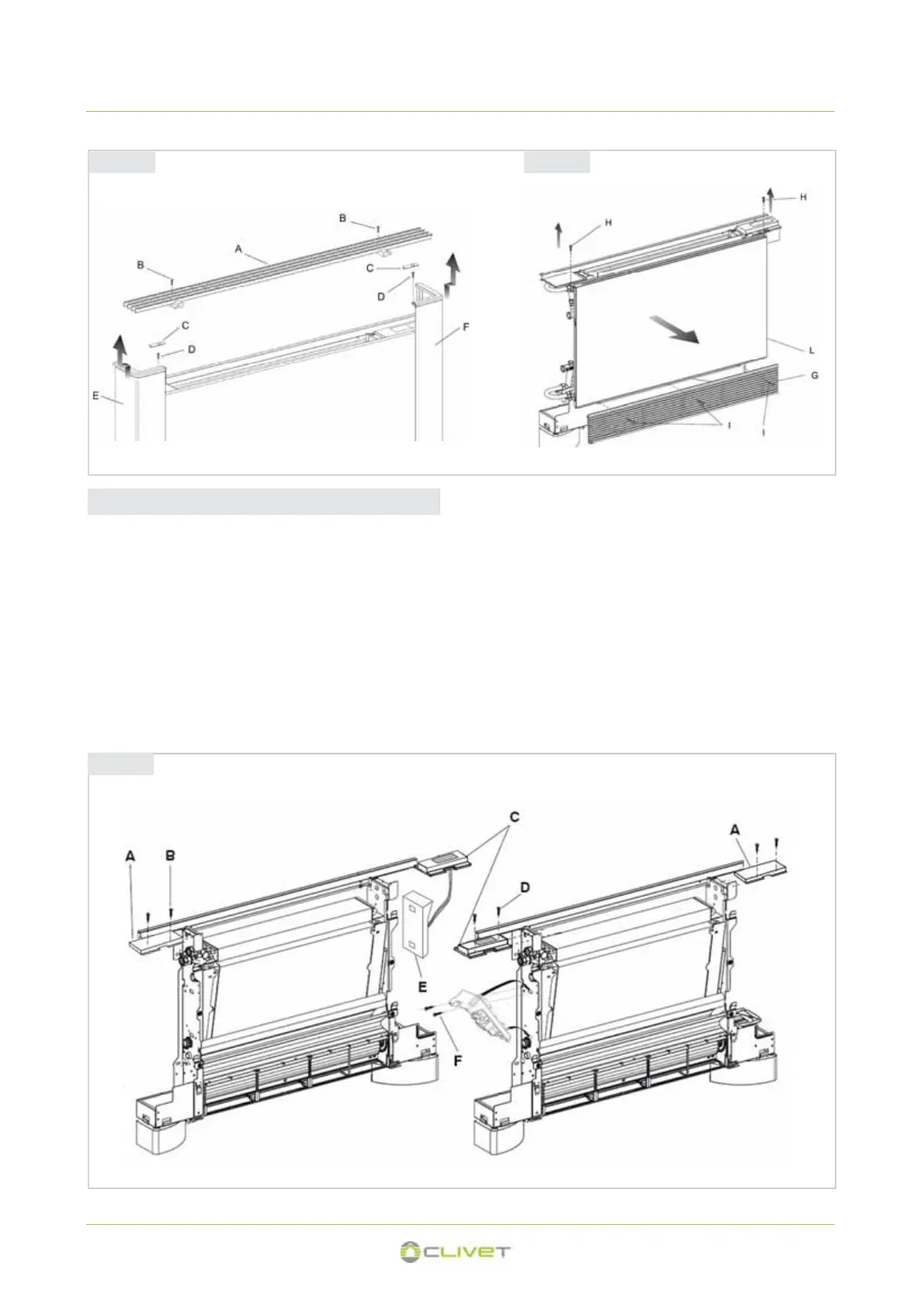

4.4.2 Desmontaje del panel de mando
• Ponga el interruptor general de la instalación en
APAGADO.
• Desmonte la puerta de acceso a los grupos colectores
(Fig. 4.6, Ref. A) desenroscando los dos tornillos de
fijación (Fig. 4.6, Ref. B).
• Desmonte el panel de mando (Fig. 4.6, Ref. C)
desenroscando los dos tornillos de fijación (Fig. 4.6, Ref.
D).
• Desconecte la tarjeta de control (Fig. 4.6, Ref. E),
desenroscando los dos tornillos de fijación (Fig. 4.6, Ref.
F).
• Desconecte los conectores de las conexiones eléctricas.
• Extraiga los cables de la máquina e introdúzcalos por el
lado opuesto.
• Para conectar el motor utilice el específico cableado de
conexión que se encuentra a la derecha, disponible como
accesorio.
• Invierta la posición de montaje de la puerta (Fig. 4.6, Ref.
A) y el panel de mando (Fig. 4.6, Ref. C) y remóntelos en la
nueva posición.
fig 4.6
fig 4.4 fig 4.5
148
