4 - CONEXIONES HIDRÁULICAS
4.4.3 Rotación batería para conexiones a DX

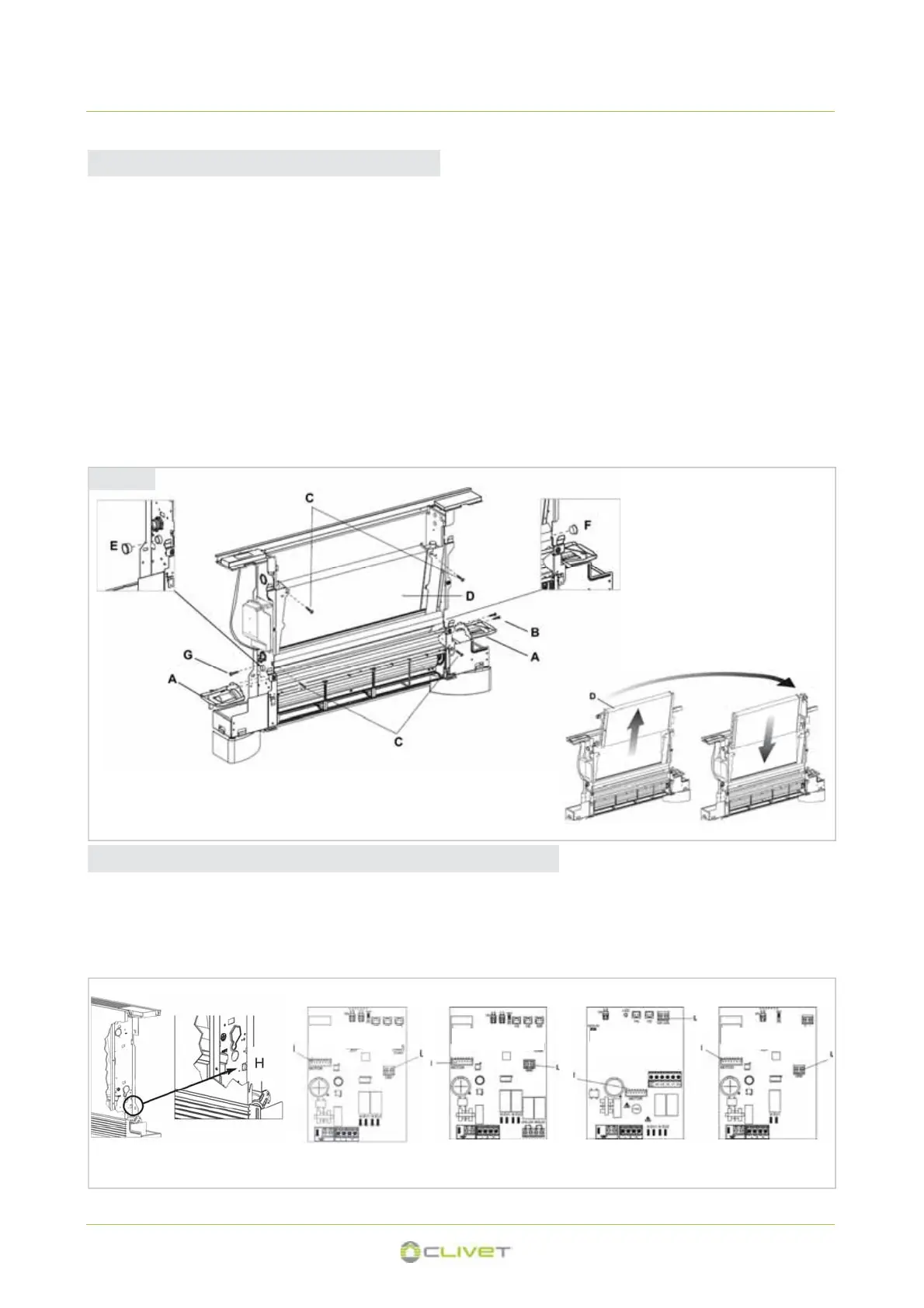

• Desmonte la cubeta colectora de condensación (Fig. 4.7,
Ref. A) y remóntela en el lado opuesto, con los
correspondientes tornillos de fijación (Fig. 4.7, Ref. B).
• Desenrosque los cuatro tornillos que fijan el
intercambiador inferior (Fig. 4.7, Ref. C);
• Quitar la sonda de agua de la batería.
• Quitar el intercambiador (Fig. 4.7, Ref. D).
• Quitar la alargadera rompegotas de la cubeta central (Fig.
4.7, Ref. E).
• En el lado opuesto, quitar el tapón del orificio de
evacuación de la condensación (Fig. 4.7, Ref. F).
• Desenrosque el tornillo de fijación de la cubeta colectora
de condensación central (Fig. 4.7, Ref. G), apóyela en el
lado opuesto ?de tal modo que de la estructura sobresalga
la boca de empalme para la alargadera rompegotas? y fíjela
con el tornillo previamente desenroscado.
• Insertar la alargadera de rompegotas (Fig. 4.7, Ref. E) en el
lado opuesto (derecha), verifique que la esté y
correctamente instalada.
• Insertar el tapón (Fig. 4.7, Ref. F) en el lado opuesto
(izquierda)
• Gire el intercambiador (Fig. 4.7, Ref. D) llevando las
conexiones al lado opuesto y colóquelo nuevamente en la
máquina.
• Insertar la sonda de agua de la batería.
• Enrosque todos los tornillos de fijación del intercambiador.
• Revista las conexiones con material aislante.
Los cables se deben hacer pasar por la parte posterior del equipo a través del orificio correspondiente (ref. H).
El cable, con conector macho/hembra se conecta en el lado derecho al motor y en el lado izquierdo al conector rápido del motor que
se encuentra en la tarjeta (ref. I).
Además los dos terminales procedentes del microinterruptor de seguridad de la rejilla, se alargan y se conectan, en el lado izquierdo,
al contacto S1, que se encuentra en la tarjeta (ref. L).
4.4.4 Kit cables de conexión del motor (accesorio KCMDX)
fig 4.7
INN-FR-A10
INN-FR-B10
INN-FR-B30
INN-FR-B20
149
