5 - CONEXIONES ELÉCTRICAS
M1 = motor
4 tubos

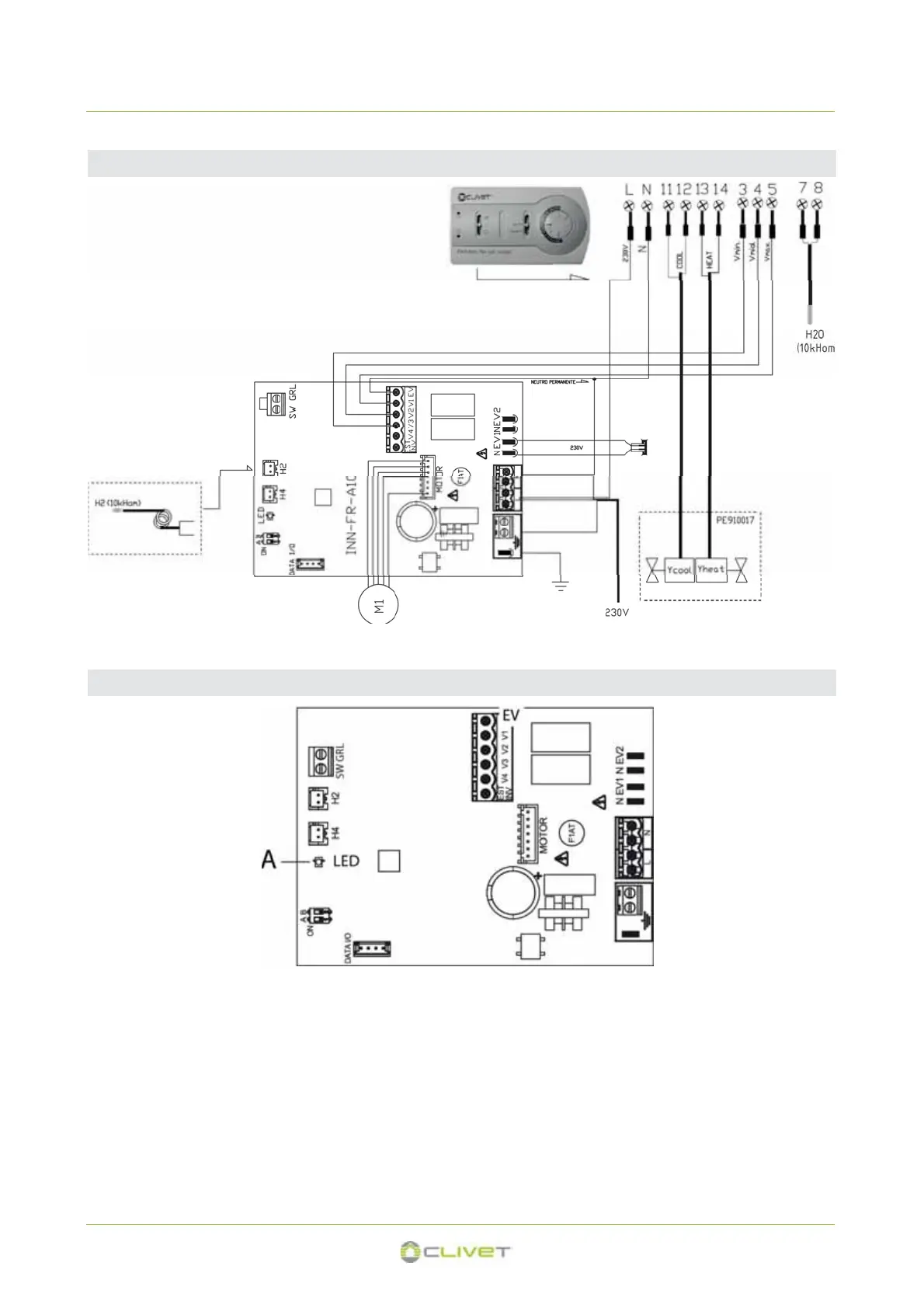

Termostato HID-E3 - instalación a 4 tubos
sonda de agua
termostato
Ycool Electroválvula agua (enfriamiento) Yheat Electroválvula agua (calefacción)
Significado LED / alarmas
El LED (A) está apagado si la entrada EV (comando de termostato) no está cerrada (condición de stand-by).
Se enciende cuando se cierra el contacto EV (comando de termostato) y señala el funcionamiento normal.
Alarmas
Parpadea frecuentemente en caso de accionamiento del microinterruptor de seguridad de la rejilla S1 debido a la operación de
limpieza del filtro.
Realiza un solo parpadeo + una pausa por alarma de parada del ventilador debido a agua no adecuada (con sonda de agua H2
conectada).
2 parpadeos + pausa por alarma del motor (por ejemplo obstrucción debido a cuerpos extraños)
3 parpadeos + pausa por alarma de sonda del agua desconectada o averiada.
Sonda agua
No conectada
