5 - CONEXIONES ELÉCTRICAS

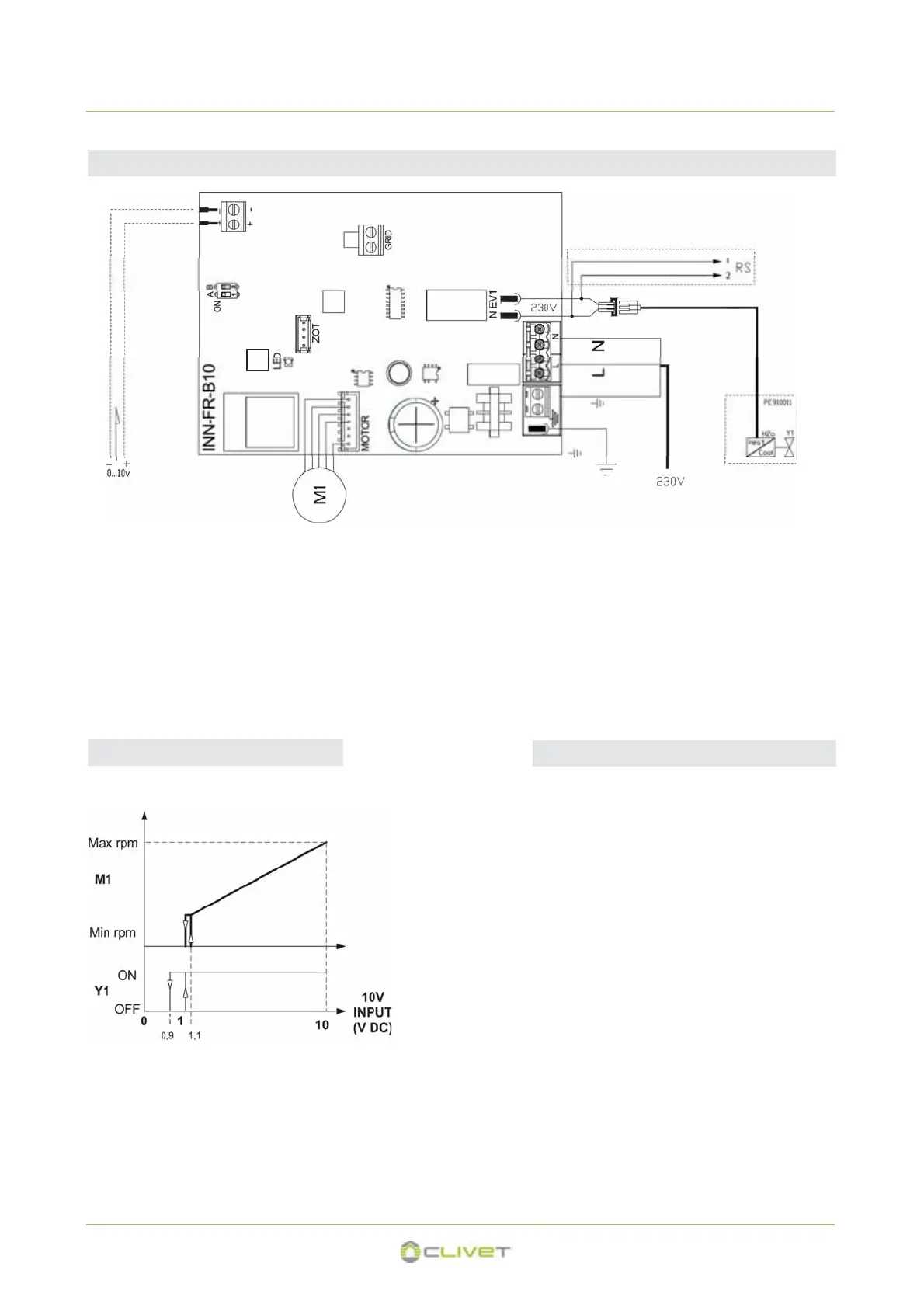

SC010 - Modulación del ventilador 0-10V - instalación a 2 tubos
10v = ventilador 1400 rpm
1v = ventilador 450 rpm
<1v = ventilador off
Modulación del ventilador
Y1 Electroválvula agua (calefacción / enfriamiento) RS Opción radiante (pag.170)
Modulación del ventilador
(impedimento de entrada 25k)
M1 = motor
2 tubos
Velocidad del ventilador
La entrada 10 V, si la entrada S1 a la que está conectado el microinterruptor de seguridad de la rejilla está cerrada, activa la elec-
troválvula Y1 y regula el número de revoluciones del ventilador.
La “rampa” de velocidad prevé una regulación lineal del valor mínimo (400 rpm) al máximo (1.400 rpm) con valores de tensión
1,1V÷10 Vcc.
El motor está apagado con valores inferiores a 1 Vcc.
La electroválvula Y1 se activa con valores de tensión > 1 Vcc y se apaga cuando la tensión baja de 0,9 Vcc.
Significado LED / alarmas
El LED (A) está apagado si la señal de entrada es
inferior a 0,9 V.
Se enciende con valores superiores a 1 V y señaliza
el funcionamiento normal.
- Parpadea frecuentemente en caso de acciona-
miento del microinterruptor de seguridad de la
rejilla S1 debido a la operación de limpieza del
filtro.
- 2 lampeggi + pausa per allarme motore (ad esem-
pio inceppamento dovuto a corpi estranei o guasto
del sensore di rotazione).
A
160
