4 - COLLEGAMENTI IDRAULICI
4.5 MONTAGGIO SOSTEGNO SICUREZZA GRIGLIA ANTERIORE
Nel caso in cui il ventilconvettore venga installato in posizione
orizzontale, per garantire la sicurezza delle operazioni di puli-
zia/sostituzione filtri, devono obbligatoriamente essere monta-
te, dall'installatore, le due fascette di sicurezza presenti nel
sacchetto in dotazione assieme al manuale di istruzioni ed
agli accessori.
• Separare le due fascette (fig. 4.9 rif. A);
• aprire la griglia anteriore e svitare completamente le viti di
fissaggio delle molle (fig. 4.9 rif. B);
• fissare le due fascette riavvitando le viti (fig. 4.9 rif. B);
• fissare l'altra parte delle fascette alla griglia per mezzo delle
viti in dotazione (fig. 4.9 rif. C);
• chiudere la griglia.
• avvitare le viti di fissaggio (D)

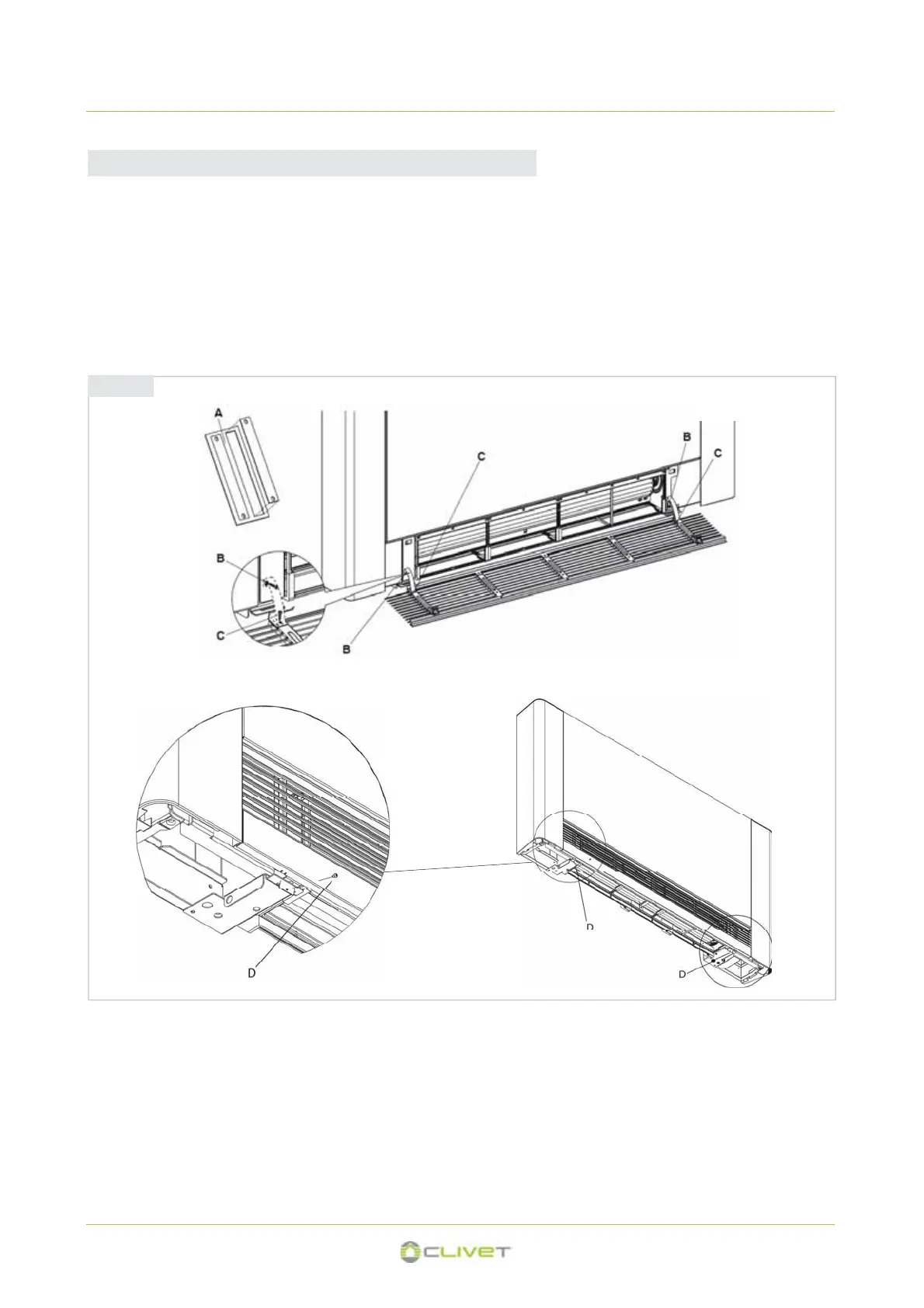

fig 4.9
