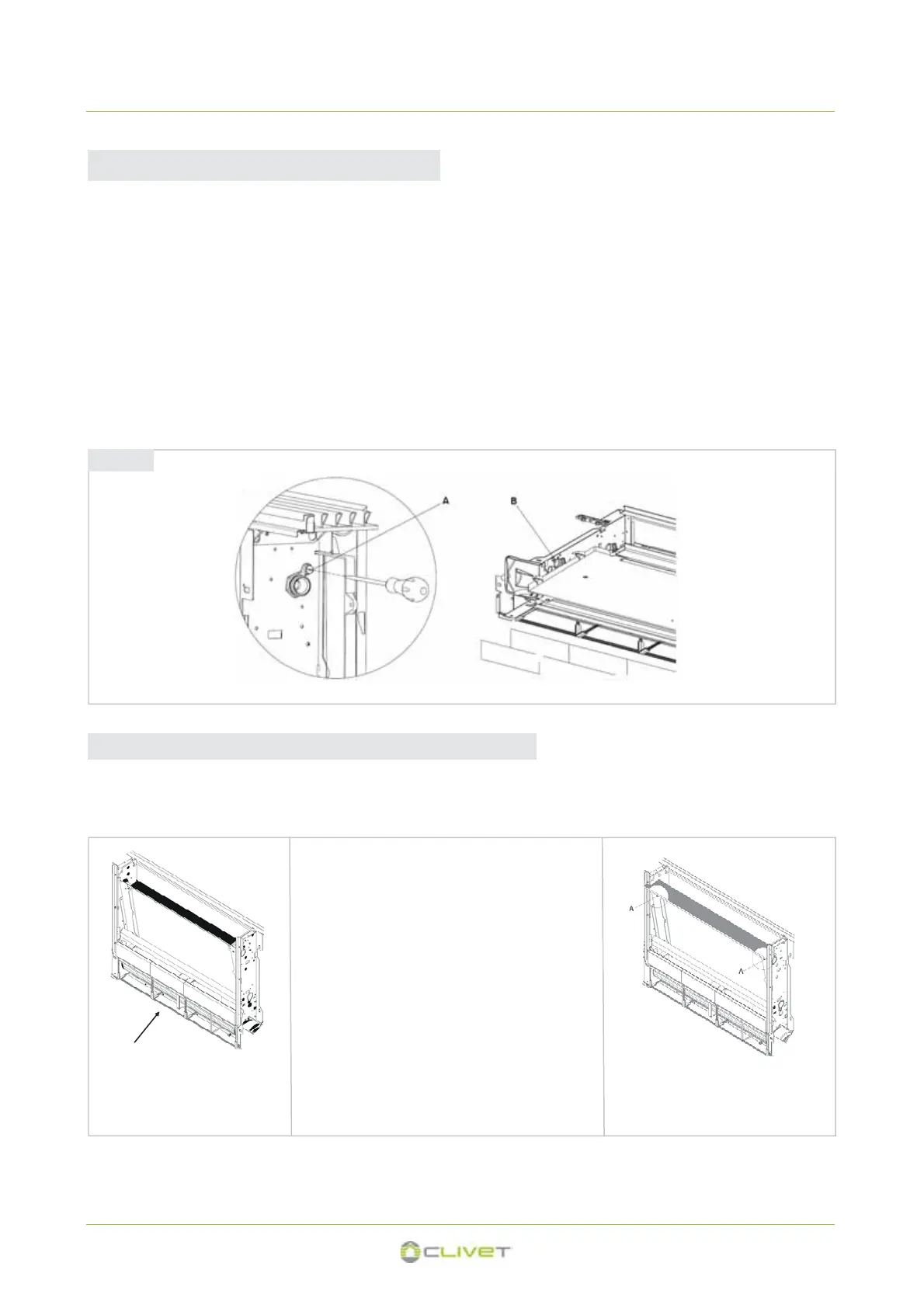

fig 4.8
La staffa isolante deve essere nella posizione indicata, altrimenti la batteria non viene attraversata dall'aria
Completate tutte le operazioni descritte rimontate tutti i componenti precedentemente smontati seguendo le operazioni di smontaggio
in senso inverso.
4.4.6 Montaggio staffa isolata
Vista frontale
4 - COLLEGAMENTI IDRAULICI
4.4.5 Riempimento impianto
Durante l’avviamento dell’impianto assicurarsi che il detentore
sul gruppo idraulico sia aperto.
Se ci si trova in mancanza di alimentazione elettrica e la
termovalvola è già stata alimentata precedentemente sarà
necessario utilizzare l’apposito cappuccio per premere
l’otturatore della valvola per aprirla.
• Aprire tutti i dispositivi di intercettazione dell’impianto
(manuali o automatici);
• Iniziare il riempimento aprendo lentamente il rubinetto di
carico acqua impianto;
• Per i modelli installati in posizione verticale agire
(utilizzando un cacciavite) sullo sfiato della batteria posto
più in alto (fig.4.8 rif.A);
• per gli apparecchi installati in posizione orizzontale agire
sullo sfiato posizionato più in alto (fig.4.8 rif.B);
• Quando comincia ad uscire acqua dalle valvole di sfiato
dell’apparecchio, chiuderle e continuare il caricamento fino
al valore nominale previsto per l’impianto.
• Verificare la tenuta idraulica delle guarnizioni.
• Si consiglia di ripetere questa operazione dopo che
l’apparecchio ha funzionato per alcune ore e di controllare
periodicamente la pressione dell’impianto.
Incollare la striscia rompigoccia
sopra la batteria
Inserire la staffa isolata sopra la striscia rompigoccia Fissare la staffa isolata con le viti (A)
15
