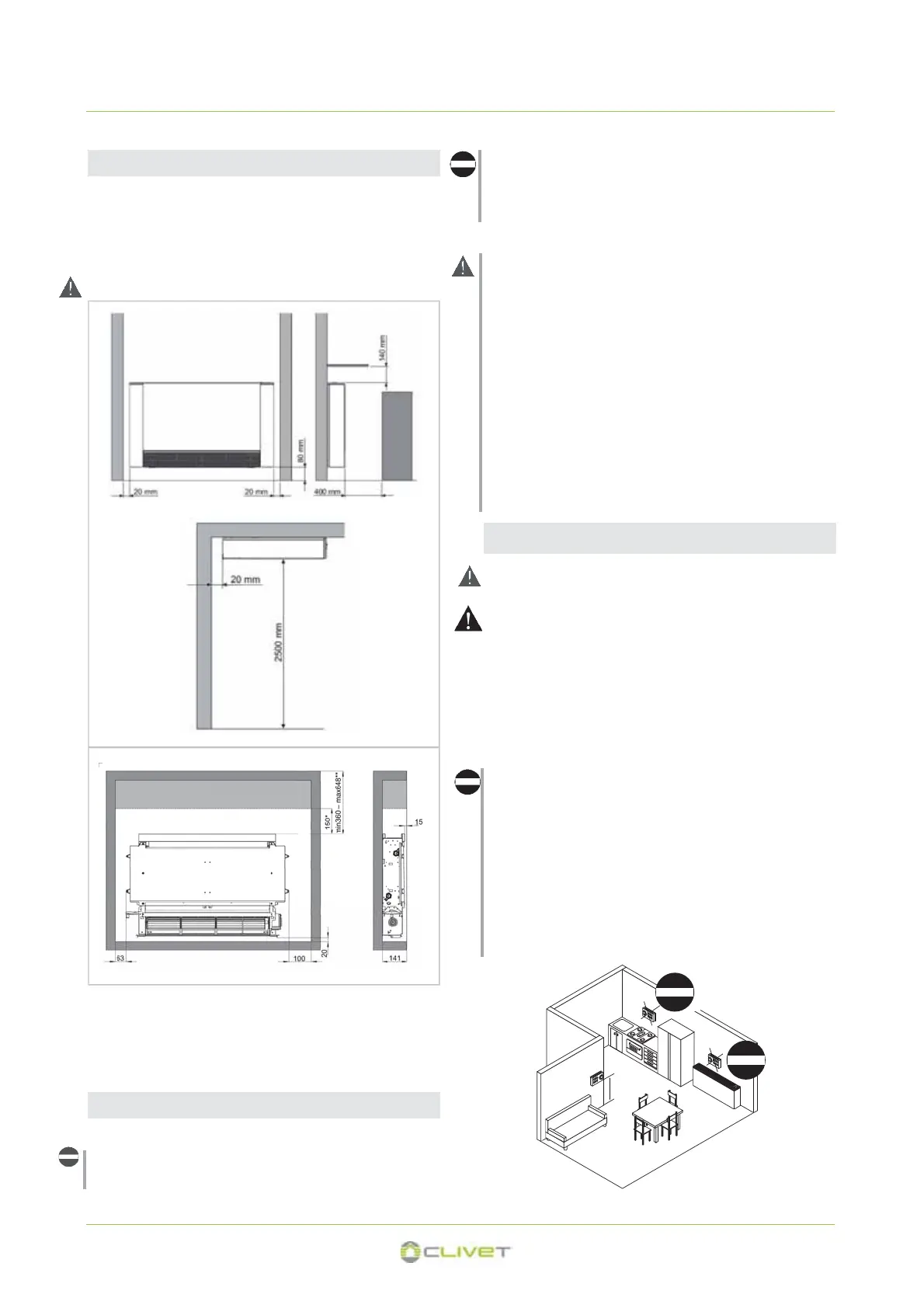

3 - AUFSTELLUNG
3.2 FUNKTIONALE ABSTÄNDE
3.3 AUFSTELLUNG
Die funktionalen Abstände dienen Folgendem:
• Garantie des korrekten Betriebs der Einheit
• Ermöglichung von Wartungsarbeiten
• Schutz des autorisierten Personals und der ausgesetzten
Personen.
Die auf der Abbildung gezeigten funktionalen Abstände einhalten .
• in feuchten Umgebungen und Zonen mit möglichem
Kontakt mit Wasser;
• in Umgebungen mit Öldampf;
• in hohen Frequenzen ausgesetzten Umgebungen .
Stellen Sie sicher, dass:
• die Wand, an der die Einheit installiert werden soll, einen
angemessene Struktur und Tragfähigkeit hat.
• im betreffenden Wandbereich keine Rohrleitungen oder
elektrischen Leitungen verlaufen.
• der betreffende Wandbereich vollkommen eben ist.
• ein von Hindernissen, welche die Zirkulation der Zu- und
Abluft behindern könnte, freier Bereich vorhanden ist.
• Die Installationswand sollte möglichst eine Außenum-
fangswand sein, sodass die Abführung der Kondensflüs-
sigkeit nach außen möglich ist.
• Bei der Deckeninstallation darf der Luftstrom nicht unmit-
telbar auf Personen gerichtet sein.
Bei vorgesehenem Raumthermostat zur Wandanbringung -
OPTION
Vermeiden Sie die Installation der Einheit in der Nähe von:
• direkt an Sonnenstrahlen ausgesetzten Stellen;
• in der Nähe von Wärmequellen;
Die Wahl der Installationsstelle ist für den Raumkomfort und
den Energieverbrauch von Bedeutung.
Der Raumthermostat muss folgendermaßen positioniert sein:
• in einem Raum mit durchschnittlichen
Feuchtigkeitswerten, die repräsentativ für die anderen
Räume sind;
• auf einer Höhe von 150 cm;
• möglichst an einer Innenwand;
Zu vermeidende Stellen:
• in der Nähe von Wärmequellen;
• direkter Sonneneinstrahlung ausgesetzt;
• in einer Postion, wo er dem Luftzug von Lüftungsdüsen
oder Streudüsen ausgesetzt ist;
• hinter Vorhängen oder Einrichtungselementen;
• in der Nähe von Außentüren oder –fenstern;
• an Wänden, durch die Kamine oder Heizungsrohre
führen;
• an Außenwänden.
Raumthermostat
*= abmessungen zu beachten für die montage des bausatz
ausblasplenum 90° isoliert code PR90MX
** = abmessungen zu beachten für die montage des höchsten
teleskopischen bausatz ausblasplenum code PMSTX
1,5 m
OK
188
