3 - AUFSTELLUNG
Die nachfolgenden Beschreibungen der verschiedenen Montagephasen und die zugehörigen Zeichnungen beziehen sich auf eine
Maschinenausführung mit Anschlüssen auf der linken Seite. Die Beschreibungen für die Montagearbeiten bei Maschinen mit
Anschlüssen auf der rechten Seite sind dieselben. Nur die Abbildungen sind spiegelverkehrt zu betrachten.
3.4 INSTALLATION

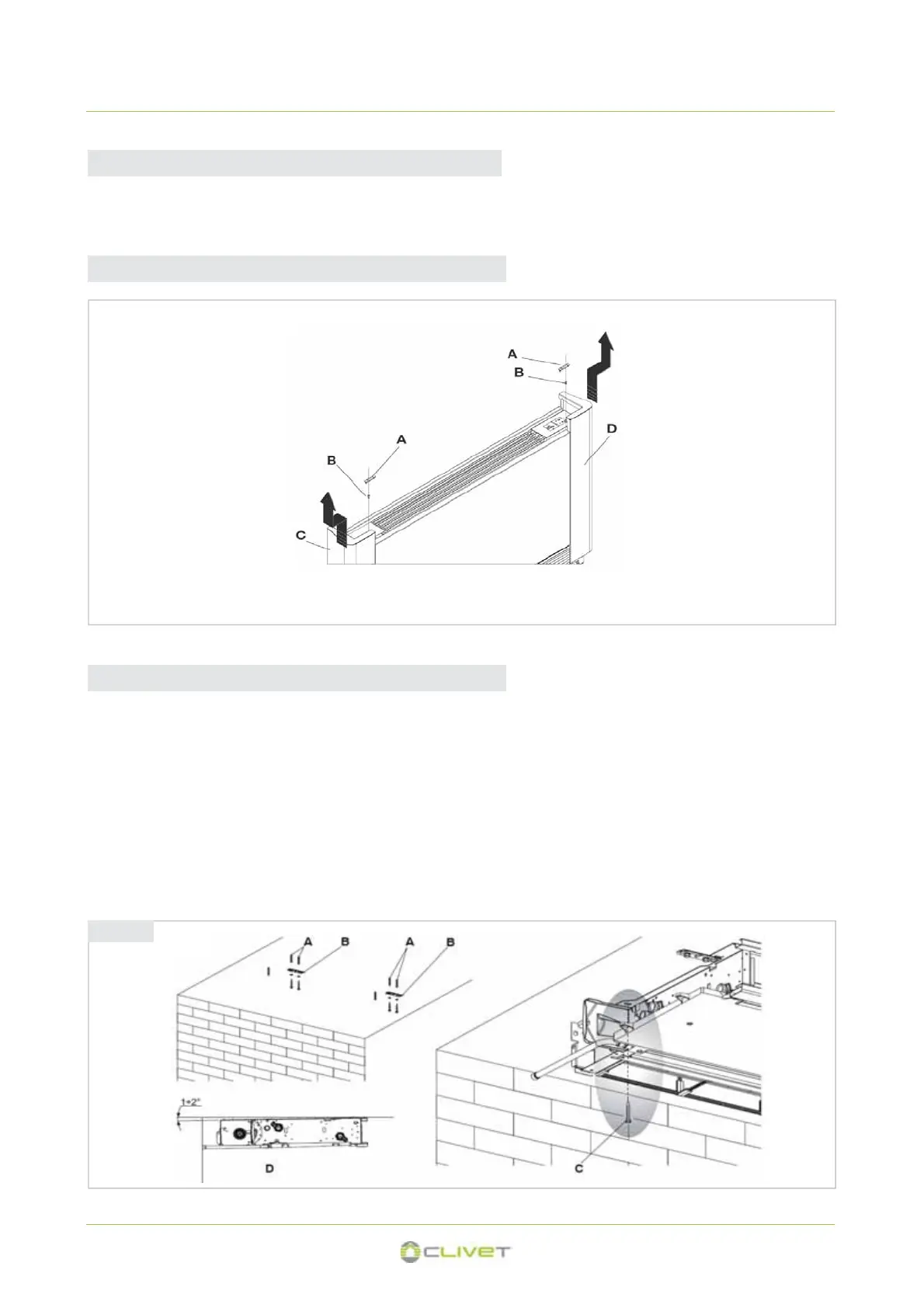

3.6 INSTALLATION AN DER DECKE ODER HORIZONTAL
• Verwenden Sie die Papierschablone und zeichnen Sie an der Decke die Position der beiden Befestigungsbügel und der beiden
hinteren Schrauben vor.
• Bohren Sie mit einem geeigneten Bohrer und führen Sie die Dübel ein (2 pro Bügel) (Abb. 3.1 Pos. A); Sichern Sie die beiden
Bügel (Abb. 3.1 Pos. B). Ziehen Sie die Schrauben nicht zu fest an
• Führen Sie die Maschine auf den beiden Bügeln ein, wobei Sie die Position erhalten, und befestigen anschließend die beiden
Schrauben in den hinteren Dübeln (Abb. 3.1 Pos. C), jeweils eine pro Seite.
• Bitte achten Sie unbedingt auf eine angemessene Neigung der Einheit in Richtung des Entwässerungsrohrs, um das Austreten
des Wassers zu unterstützen (Abb. 3.1 Pos. D).
• Ziehen Sie alle 6 Befestigungsschrauben endgültig fest.
3.5 ÖFFNUNG DER SEITEN
Ab. 3.1
• Heben Sie A
• Lösen die Schraube B
• Verschieben nach links C
• Heben Sie C
• Heben Sie A
• Lösen die Schraube B
• Verschieben nach rechts D
• Heben Sie D
