SVENSKA
C
10A
10B
10R
10K
10B
10F
10G
10E
10H
6. Användning
Varning! Draalltid ut nätsladdens stickpropp ur uttaget innan service och justering av hyvelstål, skärdjup och
övriga inställningar.

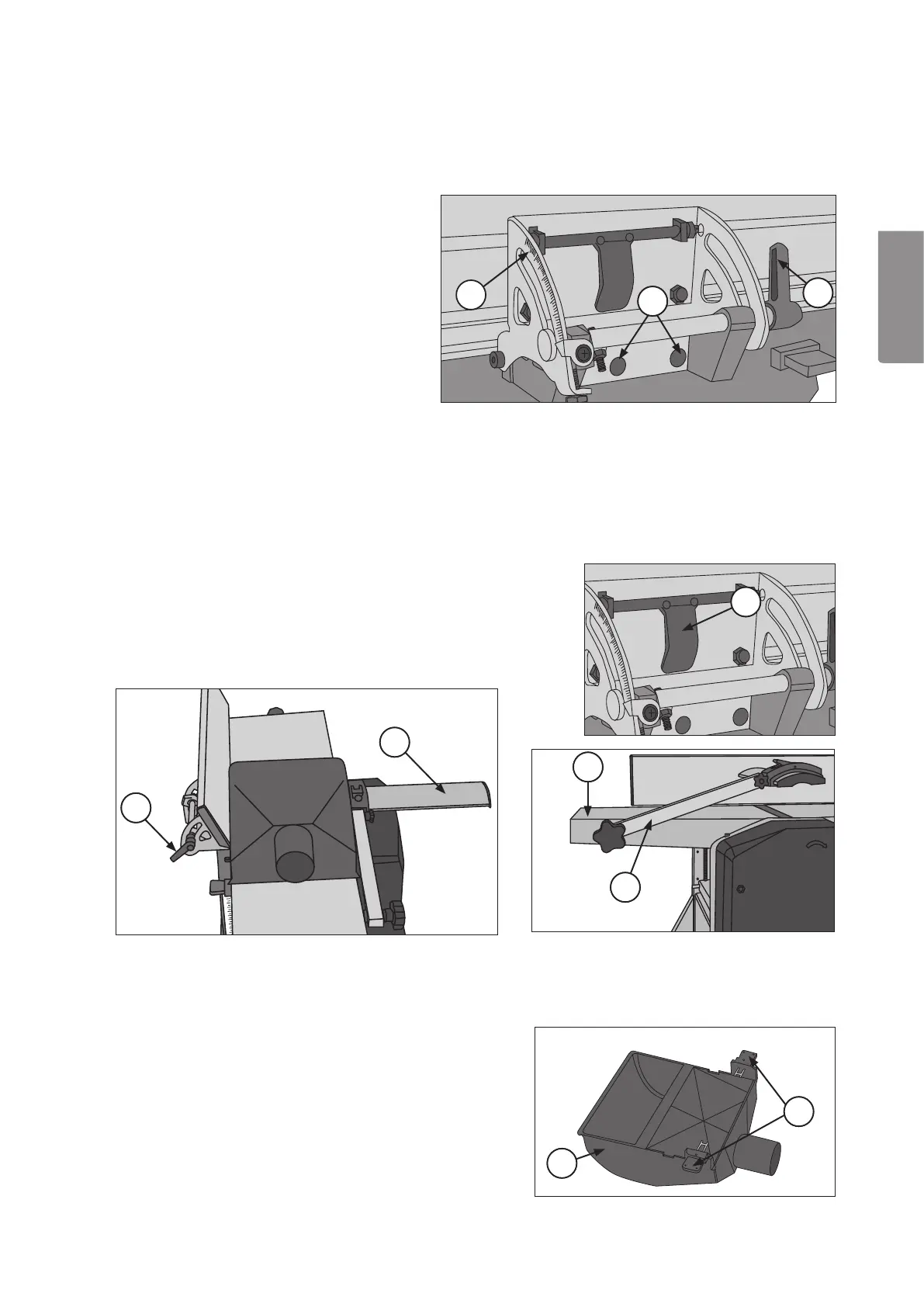

6.1 Montera anslag
1. Skruva fast anslaget på sidan av
utmatningsbordet med 2 skruvar (A).
2. Ställ in önskad vinkel: Öppnalåsspaken
(B) och ställ in önskad vinkel på skalan
(C), dra åt låsspaken.
6.2 Montera utsugskåpan
Obs! Fördin säkerhet måste utsugskåpan alltid vara monterad vid både plan- och rikthyvling, och båda
låsspakarna (H) vara intryckta annars startar inte motorn.
Vid planhyvling måste utsugskåpan (E) monteras, den tjänstgör också somskydd!
1. Flytta anhållet isidled:
- Vik ner låsbygeln (R) och flytta anslaget isidled.
- Lås fast anslaget genom att trycka låsbygeln
(R)uppåt.
4. Dra ut de båda låsspakarna (H) på utsugskåpan (E).
5. Lägg utsugskåpan (E) på riktbordet så att låsspakarna
(H) passar mot slitsarna iriktbordet (G), tryck in
låsspakarna.
2. Öppna låsspaken (B) och vinkla anslaget lite. 3. Lossa armen (F) som håller kutterskyddet (K)
och vik upp den, dra kutterskyddet åtsidan.
