SVENSKA
7. Byte av hyvelstål
1. Hyvelstålen är slipbara (HSS) och kan slipas upp till tre gånger (3×0,05 mm).
2. Ta bort anslaget och lyft upp armen som håller skyddet.
3. Vrid kuttern för hand tills ena hyvelstålets fästskruvar vänds uppåt synligt.
4. Lossa de fyra insexkruvarna på stålhållaren (som trycker hyvelstålet mot kuttern) med medföljande insexnyckel.
5. Ta ut hyvelstål och stålhållare ur spåret på kuttern. Rengörstålhållare, spår och hyvelstål från skräp, spån
och damm med enoljadtrasa.
6. Slipa hyvelstålet eller byt ut det. Sättin hyvelstål och stålhållare ispåret igen och lås dem iläge genom att
vrida fästskruvarna motsols (men dra inte åt helt), se till att hyvelstålet ligger anmot kuttern och att därmed
de två justeringsskruvarna passar in isina urtag ihyvelstålet.
7. Justera utsticket med medföljande 4 mm insexnyckel genom att vrida stålhållarens två justeringsskruvar ut
och in efter önskan. Efterkorrekt inställning drar du åt fästskruvarna igen.
8. Kontrollera hur mycket kutterstålet sticker ut ovanför utmatningsbordet med mall eller linjal på utmatningsbordet.
Max.utstick över utmatningsbordet: 0,1 mm. (mät flera gånger över hela hyvelbladets bredd).
9. Dra åt skruvarna och mät utsticket igen efter åtdragning. Obs!Använd inte ennyckel med längre skaft än
den medlevererade.
10. Gör på samma sätt med det andra hyvelstålet, kontrollera sedan att båda hyvelstålen sticker lika långtut.
8. Höjning och sänkning av planbord
Ta fram veven och montera den på axeln på ovansidan av hyveln, vrid på veven tills den åker ner och låser fast
på axeln, ta bort den efter inställning.

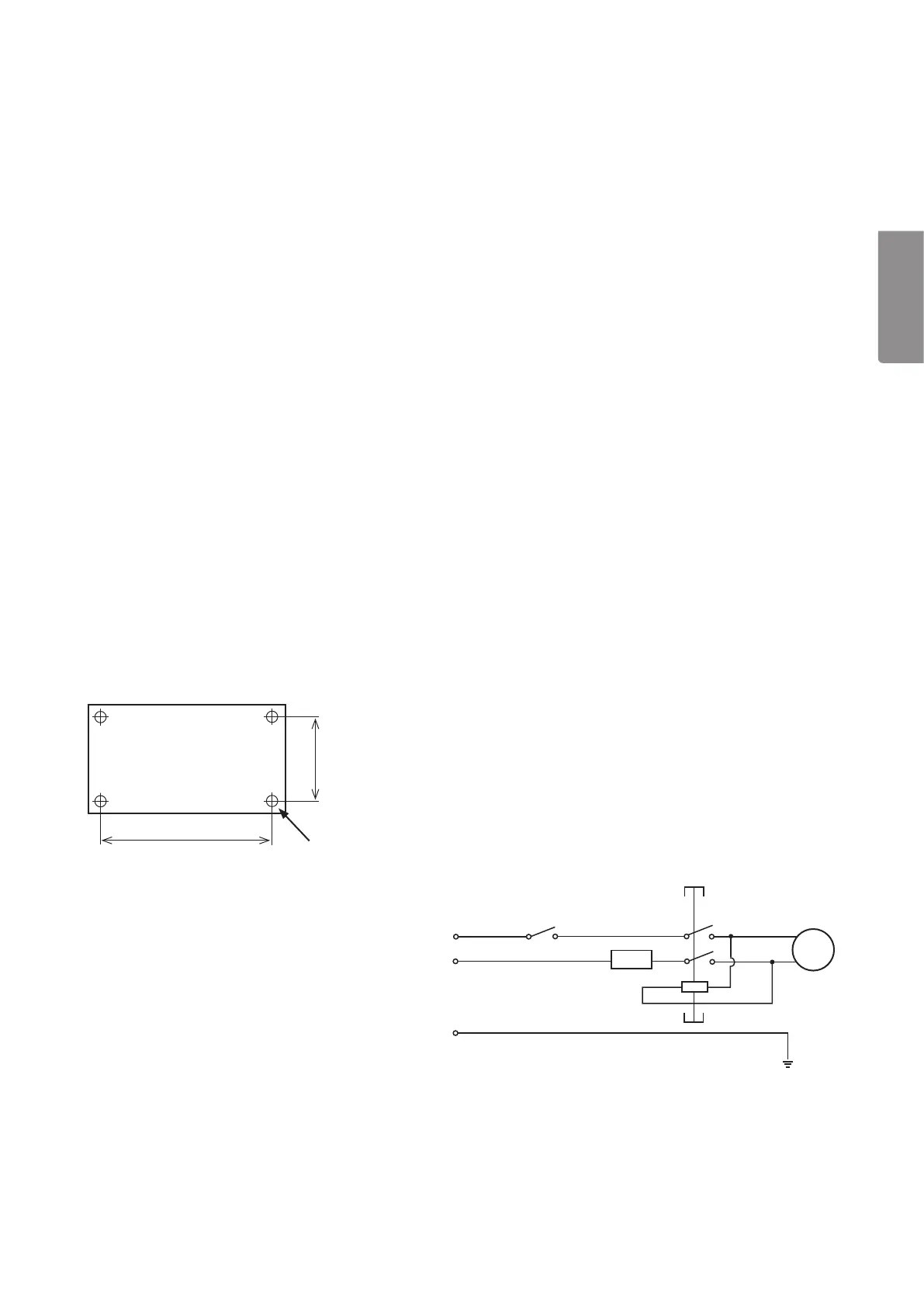

9. Montera rikt & planhyveln på en bänk etc.
Rikt & planhyveln bör monteras på enstabil bänk, bord etc. Hyvelnväger 26 kg och ska fästas på enhård
och plan yta, den är försedd med fyra fästhål (Ø 9 mm) dra fast planhyveln med M8 bult, brickor och låsmutter
(bifogas ej).
10. Kopplingsschema
240 mm
350 mm
4×Ø 9mm
M
Overload protection
230 V~
NVR switch
