CO/Tech MBY8-UK - Bedienung

42
DEUTSCH
10R
C
10A
10B
10R
10K
10B
10F
10G
10E
10H
6. Bedienung
Warnung: VorService- und Einstellarbeiten stets den Stecker des Netzkabels aus der Steckdose ziehen.

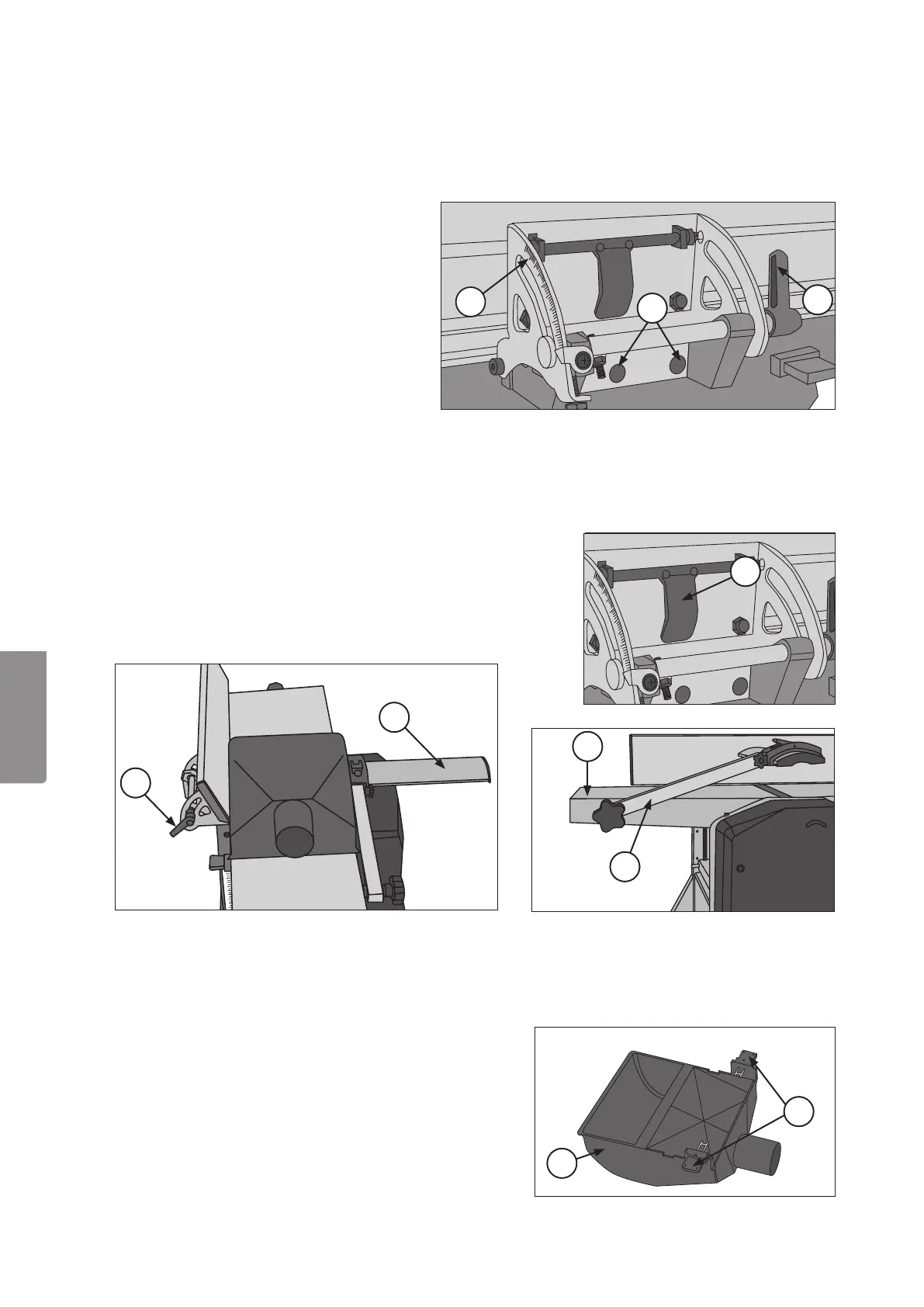

6.1 Befestigung des Anschlags
1. Seitliches Verschieben des Anschlags:
- Verriegelungsbügel (R) herunterklappen und den
Anschlag zur Seite schieben.
- Anschlag durch Anheben des Verriegelungsbügels (R)
arretieren.
6.2 Anbringung der Absaugvorrichtung
Hinweis: DieAbsaugvorrichtung muss bei allen Arbeiten angebracht und beide Feststellhebel (H) eingedrückt
sein, da der Motor zur Sicherheit sonst nicht startet.
Beim Dickenhobeln muss dieAbsaugvorrichtung (E) zum Schutz ebenfalls angebracht sein.
4. Beide Feststellhebel (H) der Absaugvorrichtung (E)
herausziehen.
5. Absaugvorrichtung (E) auf den Abrichttisch legen,
sodass dieFeststellhebel (H) in dieSchlitze des Tisches
(G) greifen, dann Feststellhebel eindrücken.
1. Den Anschlag ander Seite des
Ausgabetisches mit 2 Schrauben (A)
festschrauben.
2. Einstellung des gewünschten Winkels:
Feststellhebel (B) öffnen, Winkel mittels
Skala (C) einstellen, Hebel wieder
feststellen.
2. Feststellhebel (B) öffnen und Anschlag leicht anwinkeln. 3. Den Arm, der den Schneidschutz (K) hält,
lösen und hochklappen, dann Schneidschutz
zur Seite schieben.
