DEUTSCH
10L
10K
10M
10N
10L
10E
10O
10E
10F
10K

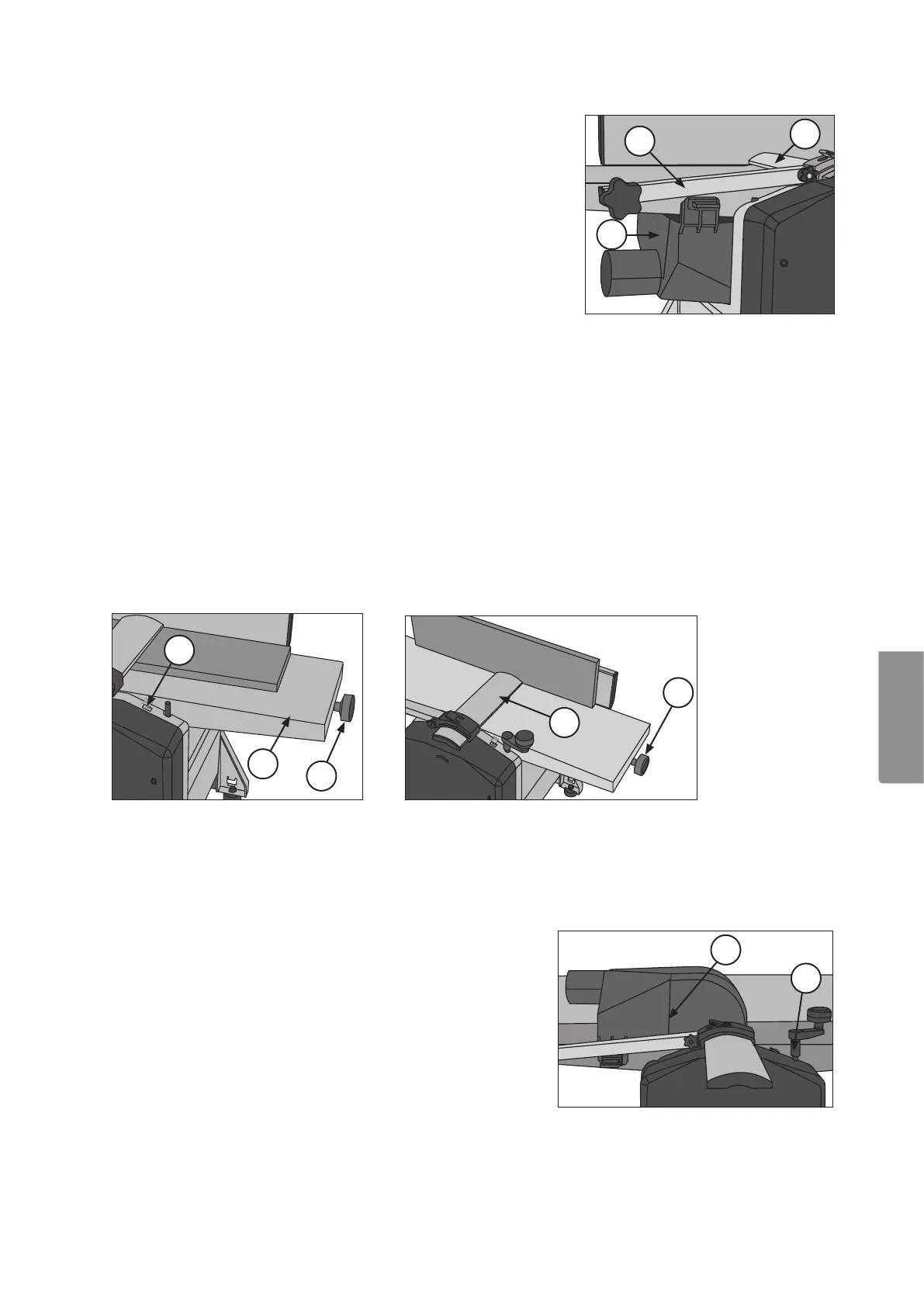

Beim Abrichthobeln muss dieAbsaugvorrichtung (E) zum Schutz ebenfalls angebracht werden.
1. Tisch (J) soweit wie möglich mittels Kurbel absenken.
2. Arm, der den Schneidschutz (K) hält, lösen und hochklappen.
3. Beide Feststellhebel (H) ander Absaugvorrichtung (E) herausziehen.
4. Absaugvorrichtung unter dem Abrichttisch so einsetzen, dass
dieFeststellhebel in dieSchlitze im Abrichttisch (G) greifen, dann
Feststellhebel (H) eindrücken. (Siehe Bilder auf der vorigen Seite).
6.3 Einstellen des Messerwellenschutzes
1. Das Feststellrad, dass den Arm (F) hält, lösen und diesen auf
passende Höhe anheben (richtet sich nach der Dicke des
Werkstücks), Feststellrad wieder festdrehen.
2. Den Schutz so gegen dasWerkstück drücken, dass der freie
Bereich der Messerwelle abdeckt ist oder über dem Werkstück liegt,
wenn es ein entsprechend breites Brettist.
3. Feststellrad des Schutzes anziehen.
6.4 Abrichthobeln
1. Absaugvorrichtung anbringen.
2. Gewünschte Schnitttiefe am Rad (L) einstellen. DieEinstellung des Zufuhrtisches (N) ist auf der Skala (M)
abzulesen (im Uhrzeigersinn = geringer / gegen den Uhrzeigersinn = größer).
3. Schnitttiefen zwischen 0,5–1,5 mm ergeben diebeste Oberfläche. Warnung: DenSchneidschutz so
einstellen, dass der freie Bereich der Messerwelle abgedeckt wird.
4. Werkstück gegen den Zufuhrtisch drücken und Schneidschutz (K) justieren (das Werkstück muss sich leicht
durch dieÖffnung schieben lassen). Motoreinschalten, auf Touren kommen lassen und dasWerkstück
langsam und stetig über dieSchneidwelle führen. DieHände dabei über dem Schneidschutz lassen.
6.5 Dickenhobeln
1. Absaugvorrichtung (E) über dem Abrichttisch anbringen.
2. Mit der Kurbel (O) diegewünschte Stärke einstellen
(1Umdrehung = 3 mm), Werkstückdicke messen,
dieHobeldicke 1 bis 2 mm geringer einstellen und ersten
Arbeitsgang vornehmen.
3. Motor einschalten, auf Touren kommen lassen und Werkstück
langsam auf dem Dickenhobeltisch einführen, wobei
dieabgerichtete Seite nach unten zeigen muss.
4. Das Werkstück langsam einschieben, bis dieZuführrolle
dasBrett ergreift. Beikeilförmigen Werkstücken diedickere
Seite zuerst einführen.
Warnung: Niemals zu kurze Werkstücke hobeln. Schmale Werkstücke
in der Mitte der Messerrolle einführen. Daraufachten, dass dasKabel
frei liegt und nicht Gefahr läuft, indieMesserrolle zu geraten.
