DEUTSCH
7. Austausch des Hobelmessers
1. Das Hobelmesser (HSS) kann bis zu 3 x geschliffen werden (3×0,05 mm).
2. Anschlag entfernen und den Arm anheben, der dieSchutzvorrichtung hält.
3. Messerwelle mit der Hand drehen, bis dieBefestigungsschrauben des Messers nach oben zeigen.
4. Die vier Schrauben der Stahlhalterung, diedas Messer gegen dieWelle drückt, mit dem mitgelieferten
Innensechskantschlüssel lösen.
5. Hobelmesser und Stahlhalter aus der Rille der Messerwelle herausnehmen. Stahlhalter, Rille und
Hobelmesser mit einem geölten Tuch von Schmutz, Spänen und Staub befreien.
6. Schleifen oder Austausch des Hobelmessers: Hobelmesser und Stahlhalter in dieRille einsetzen und
durch Drehen der Sicherungsschrauben gegen den Uhrzeigersinn fixieren (nicht zu fest). Dabeimuss
dasHobelmesser ander Messerwelle anliegen und beide Einstellschrauben müssen in dieVertiefungen in
dem Hobelmesser greifen.
7. Die Einstellung des Überstandes mit dem mitgelieferten Innensechskantschlüssel (4 mm) vornehmen,
und zwar durch Ein- und Ausschrauben der beiden Einstellschrauben der Stahlhalterung.
DanachdieSicherungsschrauben wieder anziehen.
8. Mit Schablone oder Lineal überprüfen, wie weit dieMesserwelle aus dem Entnahmetisch herausragt.
Max.Überstand über dem Entnahmetisch: 0,1 mm. (mehrmals ander gesamten Breite des Messers
messen).
9. Die Schrauben anziehen und danach erneut messen. Hinweis: KeinenSchlüssel mit Griff benutzen, der
länger ist als der mitgelieferte Schlüssel.
10. Bei dem anderen Hobelmesser auf gleiche Weise vorgehen und überprüfen, ob beide Messer gleich weit
herausragen.
8. Heben und Senken des Hobeltisches
Kurbel ander Achse (oben ander Hobelmaschine) ansetzen und drehen, bis sie so weit abgesenkt ist, dass sie
auf der Achse arretiert. DanachdieKurbel abnehmen.

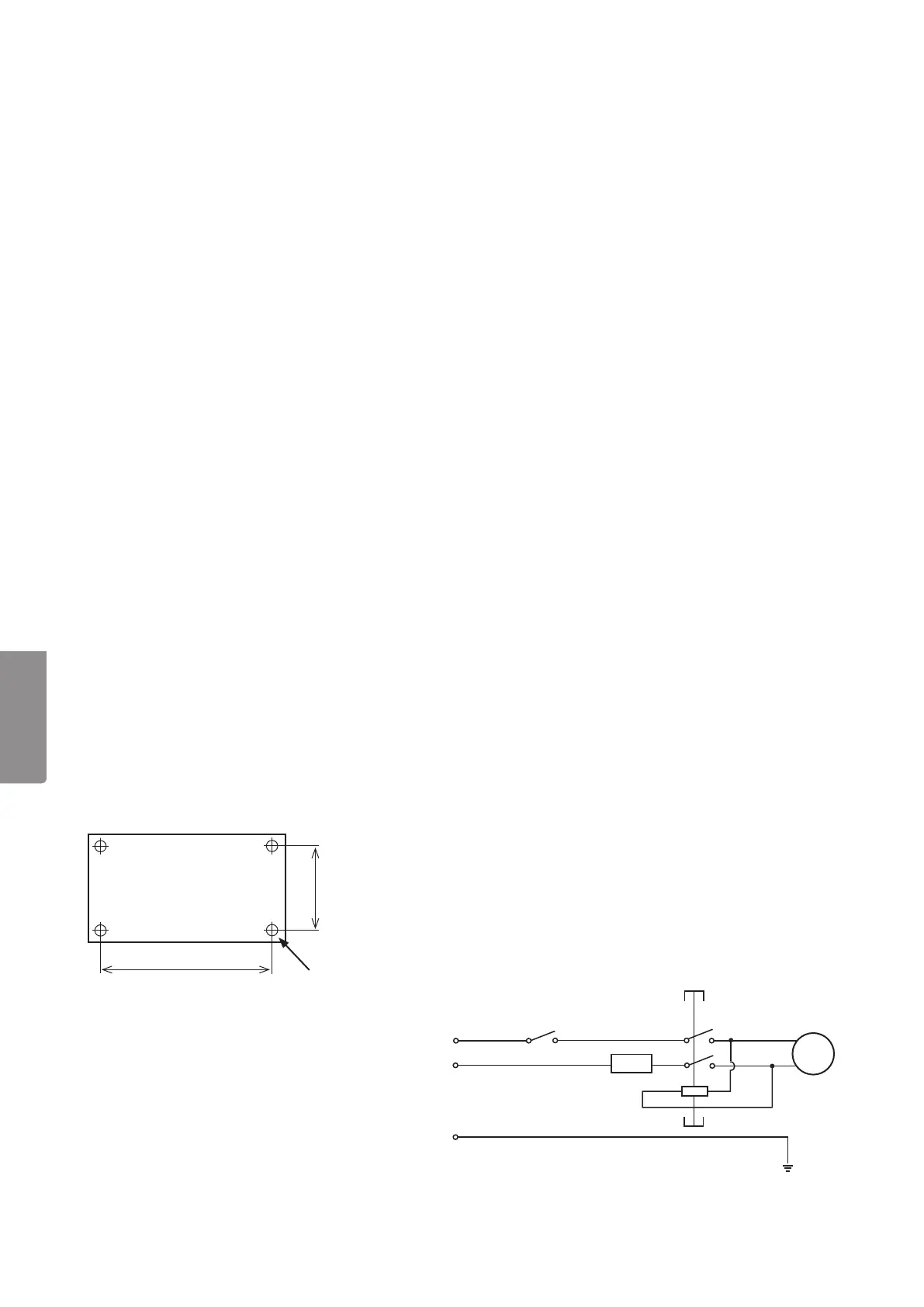

9. Anbringung der Abricht- und Dickenhobelmaschine auf
einer Werkbank o. Ä.
Die Maschine sollte auf einer stabilen Werkbank, einem Tisch o. Ä.befestigt werden. Dasie 26 kg wiegt, muss
sie auf einer stabilen und ebenen Oberfläche ruhen. Sieist mit M8-Schrauben (separat erhältlich), diedurch
die4 Befestigungsöffnungen (Ø 9 mm) gesteckt werden zu befestigen.
240 mm
350 mm
4×Ø 9mm
10. Schaltplan
M
Überlastungsschutz
230 V~
Nullspannungsschalter
