7. Höylänterien vaihto
1. Höylän terät (HSS) voidaan hioa kolme kertaa (3×0,05 mm).
2. Poista suoja ja nosta suojusta kiinni pitävä varsi.
3. Käännä kutteria käsin kunnes toisen terän kiinnitysruuvit tulevat ylös näkyviin.
4. Irrota teräpidikkeen neljä kuusiokoloruuvia (jotka painavat höylänterää kohti kutteria) mukana tulevalla
kuusiokoloavaimella.
5. Irrota höylänterä ja teräpidike kutterin urasta. Puhdista teräpidike, ura ja höylänterä voidellulla liinalla.
6. Hio tai vaihda höylänterä. Asetahöylänterä ja teräpidike takaisin uraan ja lukitse ne kiertämällä lukitusruuveja
vastapäivään (älä kiristä liikaa). Varmista, että höylänterä on kohti kutteria ja että kaksi säätöruuvia mahtuu
höylänterän koloihin.
7. Säädä ulkonema mukana tulevalla 4 mm:n kuusiokoloavaimella kiertämällä teräpidikkeen kahta säätöruuvia
sisään- tai ulospäin. Kiristä kiinnitysruuvit kun säädöt ovat kohdallaan.
8. Tarkasta viivaimella kuinka paljon kutterinterä pistää ulos syöttöpöydästä. Teräsaa tulla ulosmaks. 0,1 mm.
(Mittaa useita kertoja koko höylänterän leveydeltä).
9. Kiristä ruuvit ja mittaa ulkonema uudelleen. Huom!Älä käytä avainta, jossa on pidempi varsi kuin mukana
tulevassa avaimessa.
10. Toimi samoin toisen höylänterän kanssa, varmista, että kummatkin terät pistävät ulos yhtä paljon.
8. Kutterin nostaminen ja laskeminen
Ota kampi esille ja asenna se höylän yläpuolella olevaan akseliin, kierrä kampea kunnes se liikkuu alas ja lukittuu
akseliin. Poistakampi säädön jälkeen.
9. Oiko- ja tasohöylän asentaminen penkille tms.
Höylä tulee asentaa tasaiselle penkille, pöydälle tms.. Höyläpainaa 26 kg ja se tulee kiinnittää kovalle ja tasaiselle
pinnalle. Höylässä on neljä kiinnitysreikää (Ø 9 mm). Kiinnitä höylä pulteilla (M8), prikoilla ja lukkomutterilla
(eivätsisälly).

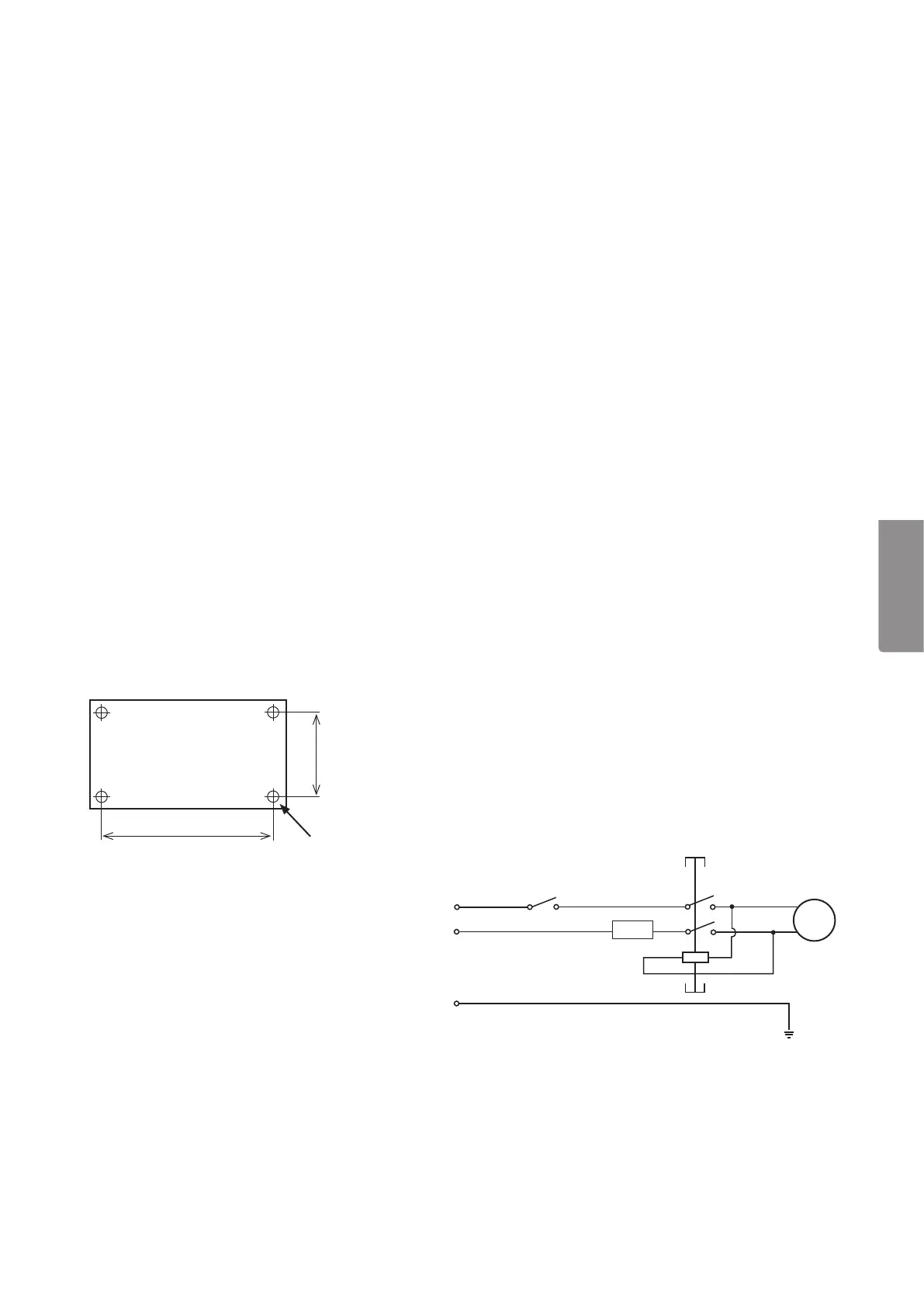

10. Kytkentäkaavio
240 mm
350 mm
4×Ø 9mm
M
Overload protection
230 V~
NVR switch
