NORSK
7. Bytte av høvelstål
1. Høvelstålene er slipbare (HSS) og kan slipes opp til tre ganger (3×0,05 mm).
2. Fjern anslaget og løft opp armen som holder beskyttelsen.
3. Vri kutteren for hånd til det ene høvelstålets festeskruer vendes synlig oppover.
4. Løsne de fire inseksskruene på stålholderen (som trykker høvelstålet mot kutteren) med medfølgende
inseksnøkkel.
5. Ta ut høvelstål og stålholder fra sporet på kutteren. Rengjør stålholder, spor og høvelstål for skrap, spon og
støv med enoljetklut.
6. Slip høvelstålet eller bytt det ut. Settinn høvelstål og stålholder isporet igjen, og lås de iposisjon ved
åvri festeskruene motsols (men dra ikke helt til), påse at høvelstålet ligger anmot kutteren, og at de to
justerskruene dermed passer inn isine uttak ihøvelstålet.
7. Juster utstikket med medfølgende 4 mm inseksnøkkel ved åvri stålholderens to justeringsskruer ut og inn
etter ønske. Etterkorrekt innstilling drar du til festeskruene igjen.
8. Kontroller hvor mye kutterstålet stikker ut ovenfor utmatingsbordet med mal eller linjal på utmatingsbordet.
Maks.utstikk over utmatingsbordet: 0,1 mm. (mål flere ganger over hele høvelbladets bredde).
9. Dra til skruene og mål utstikket igjen etter de er dratt til. Obs!Bruk ikke ennøkkel med lengre skaft enn den
som medfølger.
10. Gjør på samme måte med det andre høvelstålet, kontroller deretter at begge høvelstålene stikker like
langtut.
8. Høyning og senking av planbord
Ta fram sveiven og monter den på akselen på oversiden av høvelen, vri på sveiven til den går ned og låser fast
på akselen. Fjernden etter innstilling.

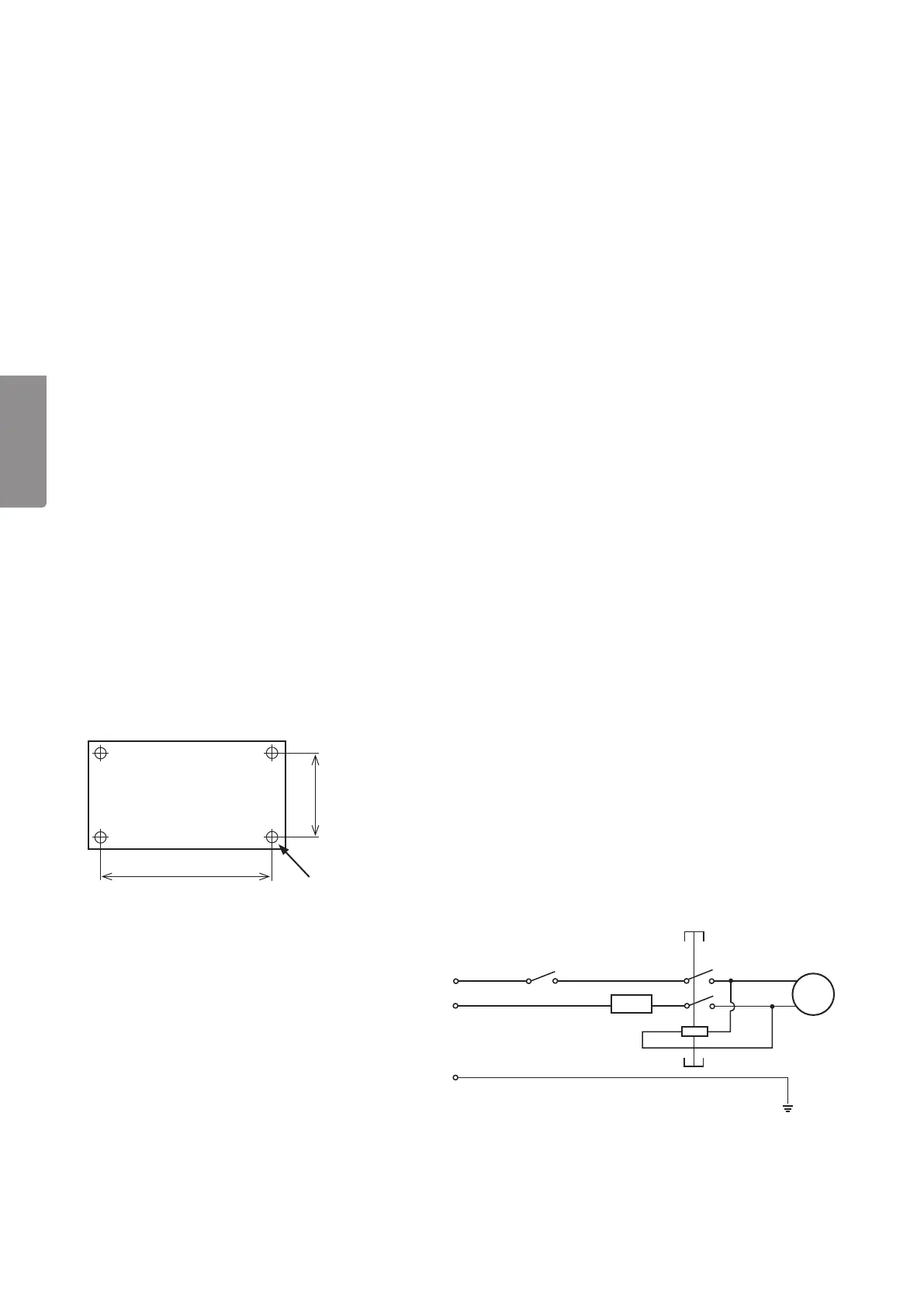

9. Monter avretter og tykkelseshøvelen på en benk etc.
Avretter og tykkelseshøvelen bør monteres på enstabil benk, bord etc. Høvelen veier 26 kg og skal festes på
enhard og plan flate, den er utstyrt med fire festehull (Ø 9 mm). Drafast planhøvelen med M8 bolt, skiver og
låsemutter (medfølger ikke).
10. Koblingsskjema
240 mm
350 mm
4×Ø 9mm
M
Overload protection
230 V~
NVR switch
