6. Käyttö
Huomio! Poistaaina pistoke pistorasiasta ennen höylänterän tai höyläyssyvyyden säätöä tai muita huoltotöitä.

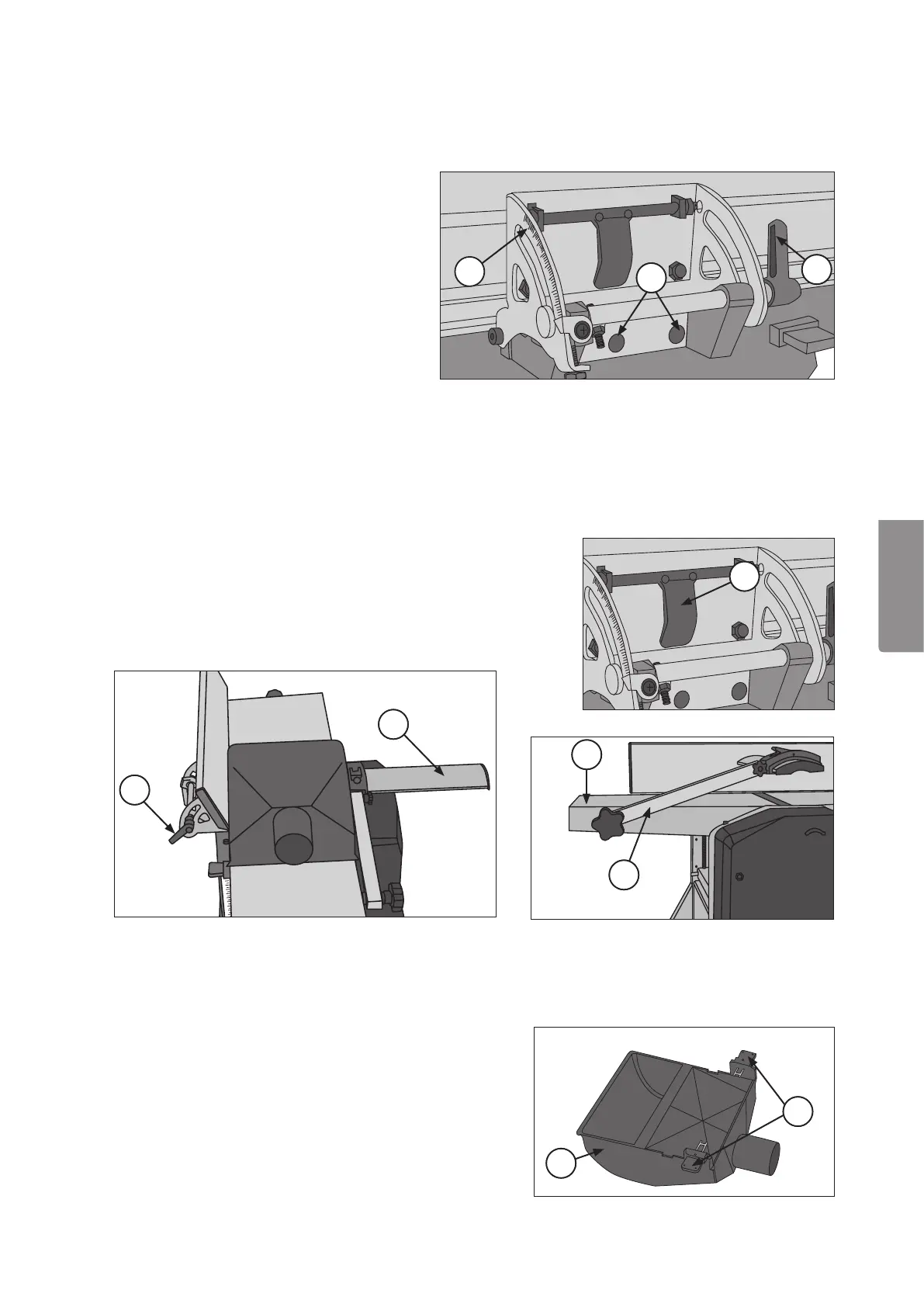

6.1 Tuen asentaminen
1. Kiinnitä tuki syöttöpöydän sivuun
kahdella ruuvilla (A).
2. Säädä haluttu kulma: Avaalukitusnuppi
(B) ja säädä haluttu kulma asteikolla (C),
kiristä lukituskahva.
6.2 Imukuvun asentaminen
Huom.! Imukuvun tulee aina olla asennettuna ja kummankin lukituskahvan (H) sisäänpainettuna oiko- ja
tasohöyläyksessä oman turvallisuutesi vuoksi.
Imukuvun (E) tulee olla asennettuna tasohöyläyksessä, se toimii myös suojana!
1. Siirrä tukea sivusuunnassa:
- Taita lukon sanka (R) alas ja siirrä tukea
sivusuunnassa.
- Lukitse tuki painamalla lukon sankaa (R) ylöspäin.
4. Vedä kummatkin lukituskahvat (H) ulos imukuvusta (E).
5. Aseta imukupu (E) höyläpöydälle siten, että lukituskahvat
(H) osuvat oikohöyläpöydän (G) aukkokohtiin, paina
lukituskahvat sisään.
2. Avaa lukituskahva (B) ja käännä vähäntukea. 3. Irrota varsi (F) joka pitää kutterisuojaa (K)
kiinni ja taita se ylös, vedä kutterisuoja sivulle.
