42
DEUTSCH
16
15
13
3. Montage
3.1 Den Griff aufklappen

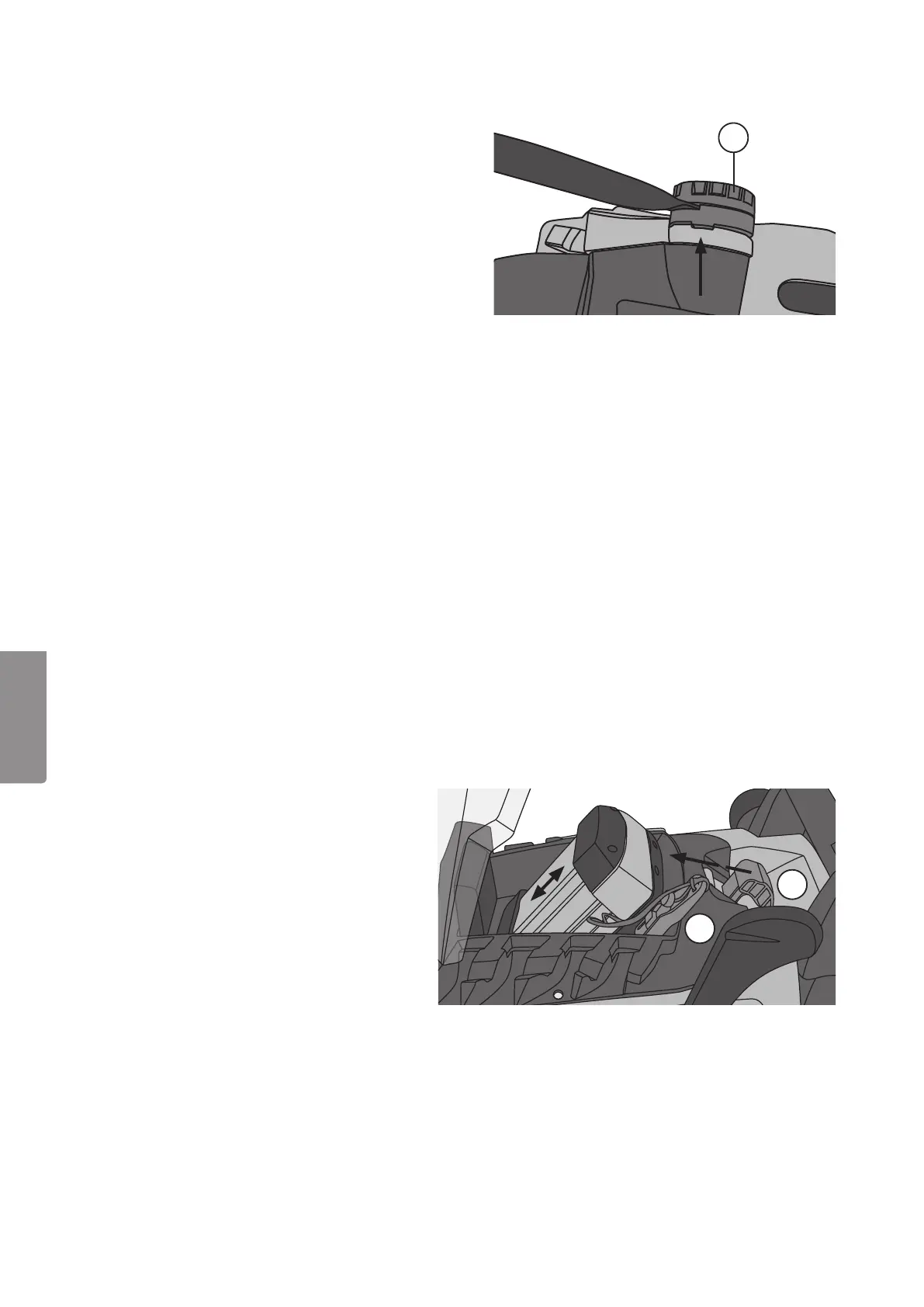

1. Den Arretierhebel (9) aufklappen und etwas weiter
herausschrauben. Das Griffoberteil (8) auseinander
drücken, nach vorne klappen und den Arretier-
hebel (9) wieder anziehen.
2. Die Arretierschrauben (13) ein paar Umdrehungen
herausschrauben. Den gesamten Griff so weit nach
hinten klappen, bis der runde Abstandshalter in
die Vertiefungen der Halterung passt (siehe Abb.).
Die Arretierschrauben (13) anziehen.
Den Akku entnehmen
1. Die Arretierung (16) nach vorne drücken und
die Akkuabdeckung öffnen.
2. Die Arretierung am Sicherheitsschlüssel
(15) drücken und den Sicherheitsschlüssel
ziehen.
3. Die Arretierung (16) nach vorne drücken und
den Akku nach oben abnehmen.
Akku einsetzen
1. Die Arretierung (16) nach vorne drücken und
die Akkuabdeckung öffnen.
3. Das Stromkabel in die Kabelhalterung (5) drücken und diese wiederum an den Griff drücken.
3.2 Montage des Auffangbehälters
1. Das Unterteil und das Oberteil des Auffangbehälters aufeinander drücken, bis die Steckverschlüsse einrasten.
Dabei mit der Hinterkante anfangen und dann nach vorne fortsetzen.
2. An der Öffnung zwei Schrauben von unten einschrauben.
3. Sicherstellen, dass alle Teile des Auffangbehälters korrekt montiert sind.
3.3 Anbringen des Auffangbehälters am Rasenmäher
• Die Schutzklappe (11) nach oben halten. Den Auffangbehälter (10) in seiner Halterung einhängen und
die Schutzklappe vorsichtig loslassen.
• Zum Abnehmen des Auffangbehälters die Schutzklappe anheben und danach der Auffangbehälter
aushängen und abnehmen.
• Bei komplett heruntergeklappter Schutzklappe kann der Rasenmäher auch ohne Auffangbehälter
betrieben werden.
4. Gebrauch
4.1 Akku
Der Akku befindet sich unter der Akkuabdeckung (2).
2. Die Arretierung am Sicherheitsschlüssel (15) drücken und den Sicherheitsschlüssel ziehen.
Sicherstellen, dass der Sicherheitsschlüssel nicht in der Akkuhalterung liegt.
3. Den Akku so weit wie möglich in die Akkuhalterung drücken. Zuerst ist ein erstes Klicken zu hören
(in der Arretierung) und dann ein weiteres Klicken, wenn der Akku ordentlich festsitzt.
