Cola PETIT - Componentes Eléctricos

PETIT
113
6.4 Componentes eléctricos
6.5 Componentes hidráulicos

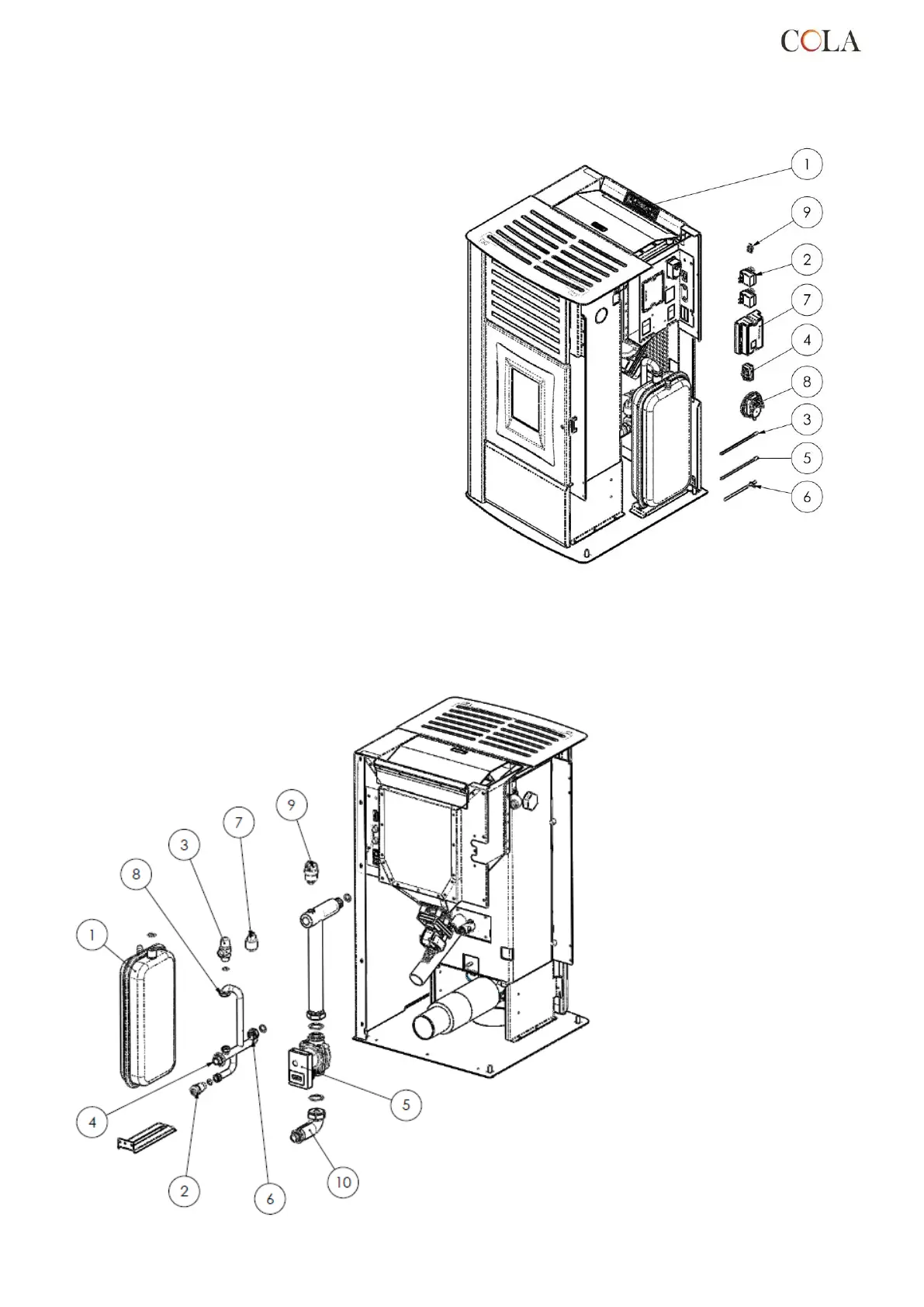

Leyenda:
1 - Panel de mandos
2 - Termostato de seguridad
3 - Sonda de temperatura ambiente
4 - Interruptor ON/OFF con fusibles
5 - Sonda de temperatura agua
6 - Sonda de temperatura de humos
7 - Tarjeta electrónica
8 - Vacuostato de control y seguridad
9 - Conexion de puerto serial
Leyenda:
1 - Vaso de expansión con membrana
2 - Llave de descarga de la instalación
3 - Válvula de seguridad
4 - Conexión para carga instalación
5 - Circulador
6 - Tubo de retorno
7 - Transductor de presión
8 - Conexión vaso de expansión
9 - Válvula de purga de aire
10 - Tubo de ida
