Cola PETIT - Composants Électriques

PETIT
70

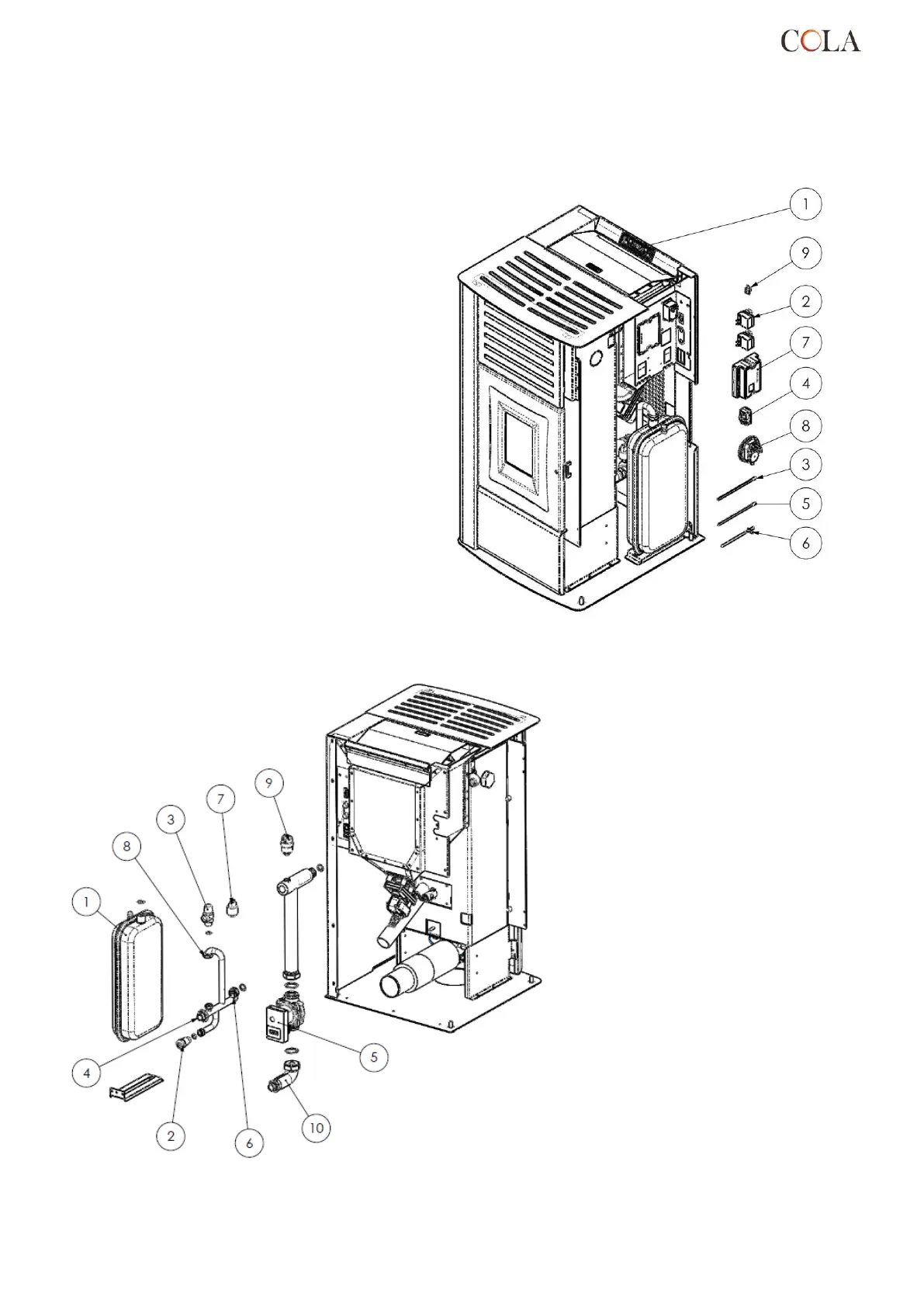

6.4 Composants électriques
6.5 Composants hydrauliques
Légende :
1 - Vase d'expansion à membrane
2 - Robinet de vidange de l'installation
3 - Soupape de sûreté
4 - Raccordement remplissage de l'installation
5 - Circulateur circuit chauffage
6 – Tuyau de retour - chambre de combustion
7 - Transducteur de pression
8 - Raccordement vase d'expansion
9 - Purgeur
10 - Conduit de départ
Légende :
1 - Tableau de commande
2 - Thermostats de sécurité
3 - Sonde de température ambiante
4 - Interrupteur ON-OFF avec fusibles
5 - Sonde eau
6 - Sonde de température des fumées
7 - Carte électronique
8 - Vacuostat
9 - Porte seriéé
