Cola PETIT - Componenti Elettrici

PETIT
27

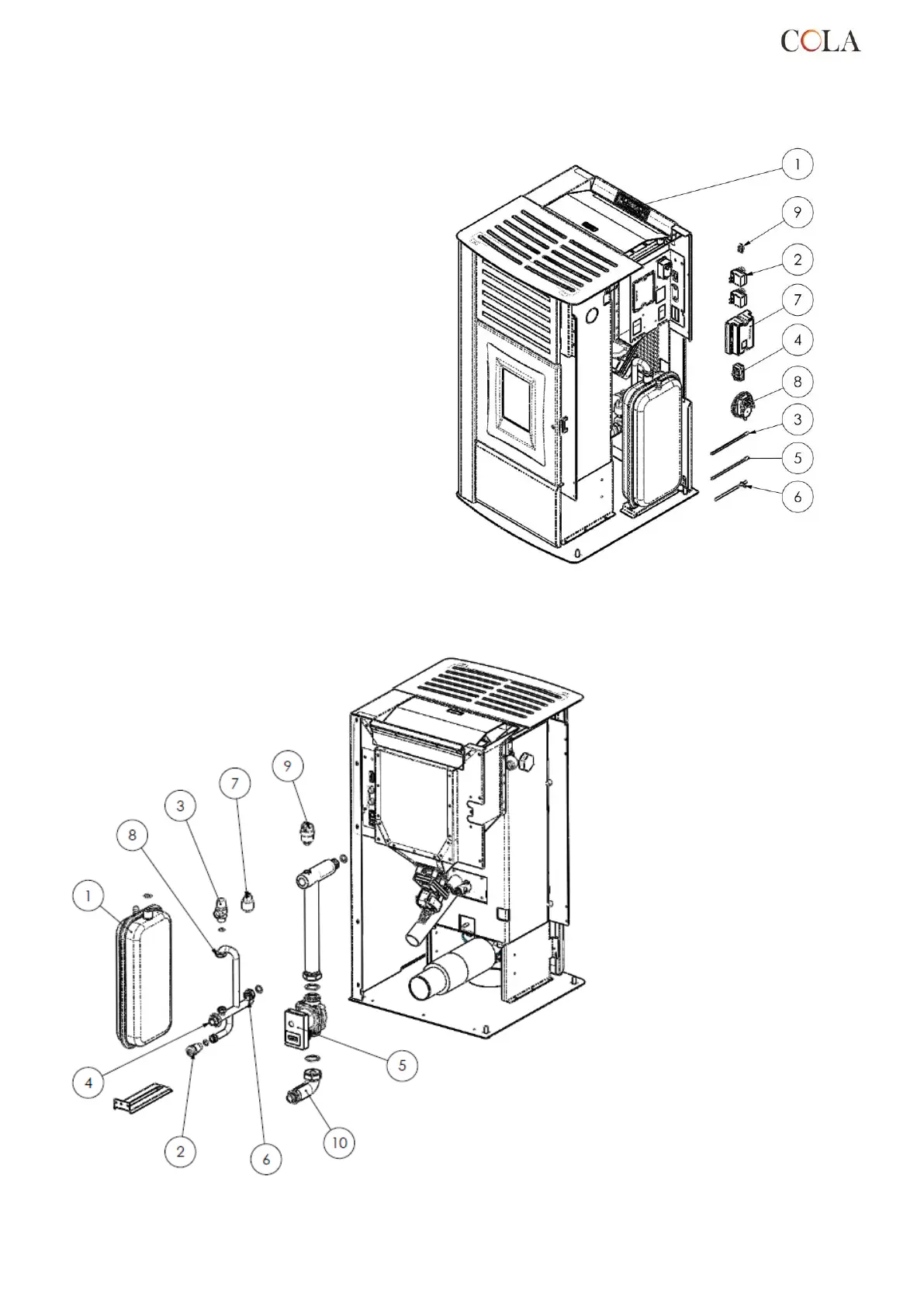

6.4 Componenti elettrici
6.5 Componenti idraulici
Legenda :
1 - Pannello comandi
2 - Termostati di sicurezza
3 - Sonda ambiente
4 - Interuttore ON-OFF con fusibili
5 - Sonda acqua
6 - Sonda fumi
7 - Scheda elettronica
8 - Vacuostati
9 - Connessione seriale
Legenda :
1 - Vaso espansione a membrana
2 - Rubinetto scarico impianto
3 - Valvola di sicurezza
4 - Attacco carico impianto
5 - Circolatore riscaldamento
6 - Tubo Ritorno - termo camera
7 - Trasduttore di pressione
8 - Attacco Vaso di espansione
9 - Valvola di sfiato aria
10 - Tubo mandata
