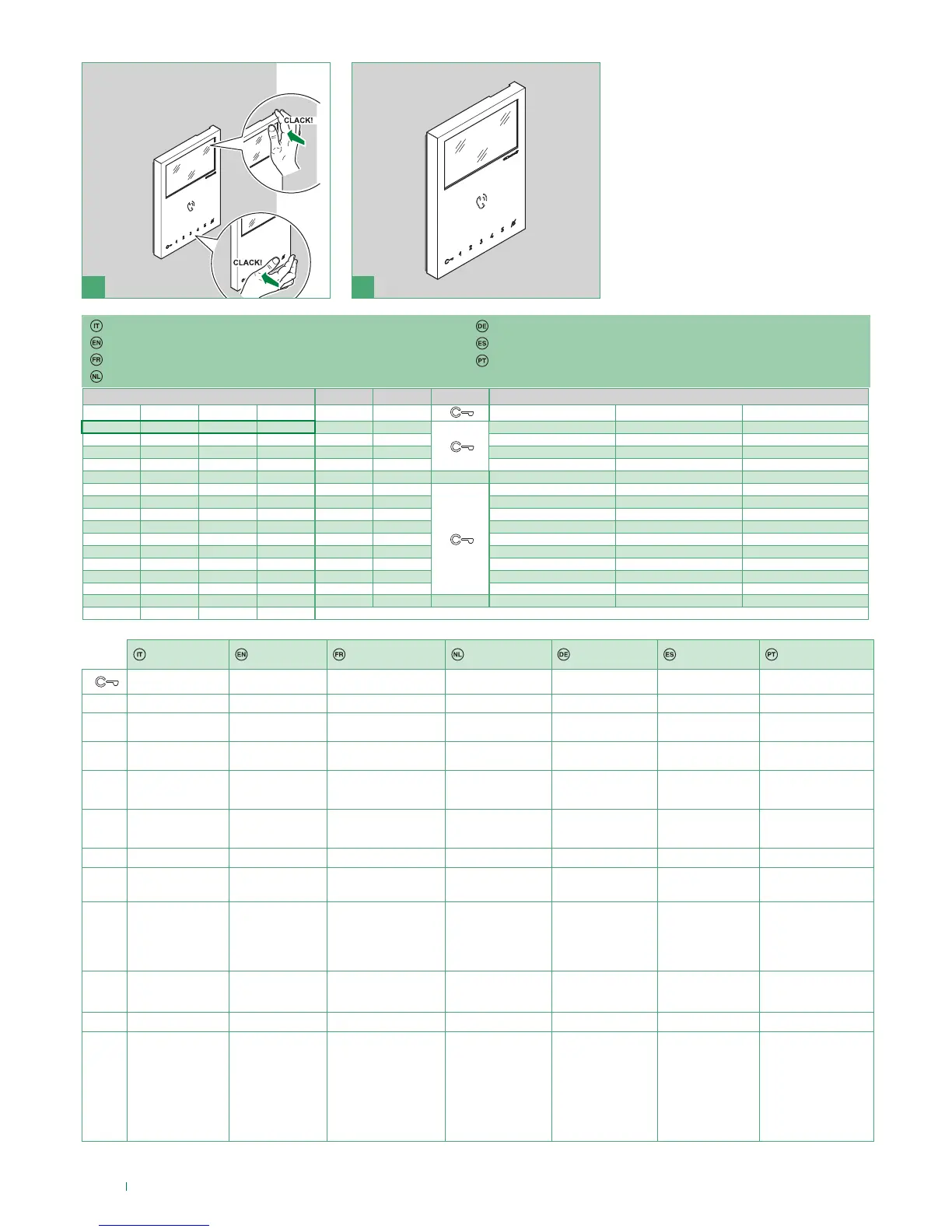

Comelit Mini 6721W - Touch-Key Configuration; DIP Switch Configuration Table

8
DIP S2 Art. 6721W(/BM) + Art. 6734
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2 P3 P4 P5
0 0 0 0
ACT AI CCS D PAN
1 0 0 0
CCS AI INT INTb D
0 1 0 0
INT AI INTb ACT CCS
1 1 0 0
ACT CCS CCP PAN K
0 0 1 0
ACT ACT ACT ACT ACT ACT
1 0 1 0
INT ACT CCS CCP INTb
0 1 1 0
AI D K CCS CCP
1 1 1 0
INTb INT AI INT PAN
0 0 0 1
CCS PAN D AI INTb
1 0 0 1
K CCS PAN CCP AI
0 1 0 1
CCP K PAN ACT INT
1 1 0 1
PAN CCP CCS K ACT
0 0
1 1
INTb AI INT ACT D
1 0 1 1
INT INT INT INT INT
0 1 1 1
NULL NULL NULL NULL NULL NULL
1 1 1 1
PROG
2
1
7 8
Legenda Legend Légende Legenda Legende Leyenda Legenda
Apriporta Lock- release Ouvre-porte Deuropener Turöffnertaste Abrepuertas Abertura da porta
ACT
Attuatore Actuator Actionneur Relais Relais Actuador Actuador
AI
Autoaccensione Self-ignition Auto-allumage Beeldoproep Selbsteinschaltung Autoencendido Acendimento
automático
CCP*
Chiamata a
centralino principale*
Main switchboard
call*
Appel standard
principal*
Bellen naar
hoofcentrale *
Ruf an Haupt-
Pförtnerzentrale *
Llamada a la
centralita principal *
Chamada à central
principal *
CCS*
Chiamata a
centralino
secondario *
Secondary
switchboard call *
Appel au standard
secondaire *
Bellen naar
secundaire
portierscentrale *
Ruf an
Zusatz-
Pförtnerzentrale *
Llamada a
la centralita
secundaria *
Chamada
à central secundária *
K
Chiamata citofono
guardiano
Guardian door-
entry phone call
Appel combiné
parlophonique gardien
Oproep deurtelefoon
bewaker
Ruf an
Wechselsprechgerät
des Wachmanns
Llamada al
telefonillo del
vigilante
Chamada ao telefone
intercomunicador
do vigilante
D
Dottore Doctor Docteur Arts Arztruf Doctor Médico
PAN
*
Panico * Panic * Panique * Paniek * Notruf * Pánico * Pânico *
INT
Intercomunicante
programmabile
generale o selettivo
- di serie chiamata
monofamiliare per KIT
e Simplebus Top
Programmable
intercom, general
or selective
- standard single-
family calling for KIT
and Simplebus Top
Intercommunicant
programmable, général
ou sélecteur
- de série appel un usager
pour KIT et Simplebus Top
Programmeerbaar
intercomsysteem,
algemeen of selectief
- standaard oproep
eengezinswoning voor
KIT en Simplebus Top
Intercom
programmierbar
allgemein oder selektiv
- serienmäßig Ruf
Einfamilienhaus für KIT
und Simplebus Top
Intercomunicante
programable general o
selectivo
- llamada bifamiliar de
serie para KIT y Simple-
bus Top
Intercomunicação
programável geral ou
selectiva
- de série chamada
monofamiliar para KIT e
Simplebus Top
INTb
Intercomunicante
bifamiliare
- solo per KIT
Two-family intercom
- for KIT only
intercommunicant deux
usagers
- uniquement pour KIT
Intercomsysteem
tweegezinswoning
- alleen voor KIT
Intercom
Zweifamilienhaus
- nur für KIT
Intercomunicante
bifamiliar
- sólo para KIT
Intercomunicação
bifamiliar
- apenas para KIT
NULL
Nessuna funzione No function Aucune fonction Geen functie Keine Funktion Ninguna función Nenhuma função
PROG
Funzioni
programmate, vedi
pag. 9-14. In
questa impostazione
dei dip i pulsanti
gestiscono le funzioni
programmate; i pulsanti
NON programmati
gestiscono le funzioni
riferite alla riga 0000
Programmed
functions, see pages
9-14. In this Dip
switch setting, the
buttons control the
programmed functions;
the NON-programmed
buttons control
functions referred to on
line 0000
Fonctions programmées,
voir pages 9-14.
Dans cette modalité des dip
switches les boutons gèrent
les fonctions programmées ;
les boutons NON
programmés commandent
les fonctions signalées à la
ligne 0000
Geprogrammeerde functies,
zie pag. 9-14. Bij
deze instelling van de dip
beheren de drukknoppen
de geprogrammeerde
functies; De NIET-
geprogrammeerde
drukknoppen bedienen
de functies vermeld op
regel 0000
Programmierte Funktionen
beschrieben, siehe Seiten
9-14 . In dieser
Stellung der DIP-Schalter
betätigen die Tasten
die programmierten
Funktionen; Die NICHT
programmierten Tasten
betätigen die Funktionen
der Zeile 0000
Funciones programadas,
véanse págs. 9-14.
Con esta configuración
de DIP switchs, los
pulsadores controlan las
funciones programadas;
los pulsadores NO
programados gestionan
las funciones relativas a
la línea 0000
Funções programadas,
consultar a pág.
9-14.
Nesta programação dos
dips, os botões gerem as
funções programadas ; os
botões NÃO programados
gerem as funções
indicadas na linha 0000
* non utilizzabile su
impianti kit
* cannot be used in
kit systems
* non utilisable sur les
systèmes kit
* kan niet worden
gebruikt op kit-
systemen
* nicht verwendbar bei
Anlagen-Sets
* No se puede utilizar
en instalaciones
con kit
* não utilizável em
sistemas kit
default
*
*
Configurazioni tasti a sfioramento
Configuration soft-touch keys
Configuration touches à effleurement
Configuratie aanraaktoetsen
Konfiguration der Touch-Tasten
Configuración de las teclas táctiles
Configuração das teclas tácteis
