COMEM BR 25 - Conexión Eléctrica; Funcionamiento y Mantenimiento

14
Funcionamiento y
mantenimiento
Mantenimiento
Durante la revisión periódica del transformador,
recomendamos realizar las siguientes comprobaciones en
el BR 25 para la aplicación ferroviaria:
• Compruebe el estado exterior del dispositivo
• Vericar el funcionamiento de los interruptores
siguiendo el capítulo 3.2 (Prueba mecánica)
• Compruebe el estado de las juntas y si existe alguna
fuga
Almacenamiento
El almacenamiento BR 25 debe realizarse en su embalaje,
en lugar seco con una temperatura en el rango de -10 ° C
+40 ° C.
Al recibir el BR 25, compruebe:
• La supercie exterior del embalaje para comprobar que
está intacta;
• Que no haya roturas.
Si se encuentran daños, póngase en contacto con
COMEM, informando los datos proporcionados en el
albarán y el número de serie del BR 25.

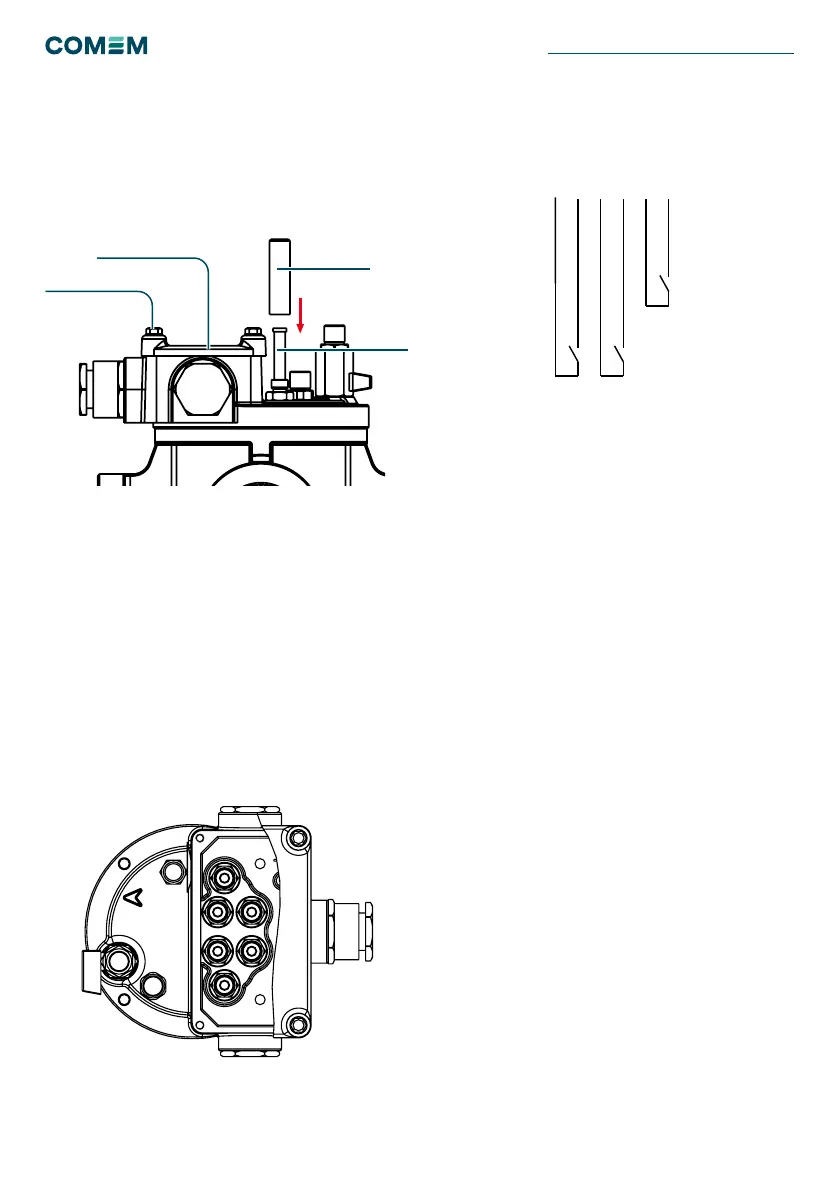

Figura 1
Figura 2
Figura 3
B
A
C
D
Retire la tapa de la caja de bornes (1/C) desenroscando
los desenroscando M5 (1/D). Introduzca el cable a través
del prensaestopas.
Conecte los cables (pernos terminales M6, par máximo
2 Nm) siguiendo el esquema eléctrico informado en la
etiqueta.
Conecte el conductor de tierra al tornillo de tierra M4 en la
caja de terminales (par máximo: 5 Nm).
Vuelva a cerrar la caja de terminales: durante esta
operación verique la junta, la supercie debe estar limpia.
Tipo de diagrama CC
Conexión eléctrica
DIAGRAM TYPE A
1
2 3 4
Trip circuit
Alarm circuit
DIAGRAM TYPE L
DIAGRAM TYPE P
DIAGRAM TYPE G
Alarm circuit
Alarm circuit
Trip circuit
Trip circuit
Trip circuit
1 2 C1 43 C2
1 2
C1 43C2
Alarm circuit
1
C1
4
3
C2 2
apriete la tuerca de sombrerete. Esta prueba no conere la
conformidad del esquema eléctrico.
En caso de conmutación de disparo por la válvula de ujo
(aumento de la velocidad del uido), es necesario operar
el botón de prueba mecánica después de la indicación
anterior.
Esta operación es necesaria para rearmar la válvula de
ujo en la posición de trabajo normal.
BR 25 PARA APLICACIONES FERROVIARIAS
