Utilisation et entretien
Entretien
Lors de la vérication régulière du transformateur, nous
recommandons d’effectuer les vérications suivantes sur
le BR 25 pour applications ferroviaires:
• Vérier l’état extérieur de l’appareil.
• Vérier le fonctionnement des commutateurs
conformément au chapitre 3.2 (Essai mécanique).
• Vérier l’état des joints et s’il y a une fuite.
Stockage
L’entreposage du BR 25 doit se faire dans son emballage,
dans un endroit sec avec une plage de température de
-10°C ÷ +40 °C.
À la réception du BR 25, veuillez vérier:
• La surface extérieure de l’emballage pour s’assurer
qu’elle est intacte;
• Qu’il n’y a pas de ruptures.
Si des dommages sont constatés, veuillez contacter
COMEM en fournissant les données gurant sur la note de
livraison, et le numéro de série du BR 25.
Figure 1
Figure 2
Figure 3
B
A
C
D

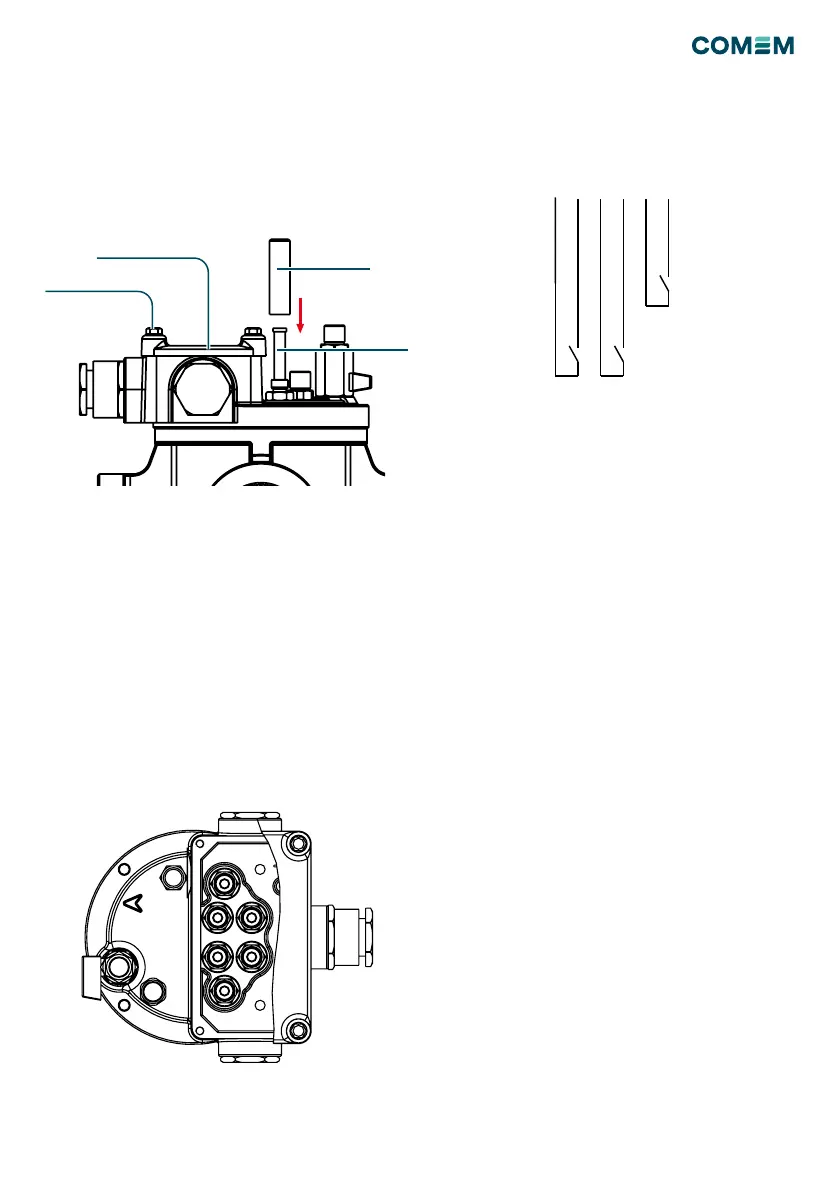

Retirez le couvercle du bornier (1/C) et dévissez les quatre
vis M5 (1/D). Insérez le l à travers le presse-étoupe.
Branchez les câbles (boulons de bornes M6, couple
maximal de 2 Nm) en suivant le schéma électrique indiqué
sur l’étiquette.
Branchez le conducteur de terre à la vis de terre M4 du
bornier (couple maximal: 5 Nm).
Refermez le bornier: au cours de cette opération, vériez
le joint; la surface doit être propre.
Schéma de type CC
Raccordement électrique
DIAGRAM TYPE A
1
2 3 4
Trip circuit
Alarm circuit
DIAGRAM TYPE L
DIAGRAM TYPE P
DIAGRAM TYPE G
Alarm circuit
Alarm circuit
Trip circuit
Trip circuit
Trip circuit
1 2 C1 43 C2
1 2
C1 43C2
Alarm circuit
1
C1
4
3
C2 2
et serrez l’écrou borgne. Cet essai ne garantit pas la
conformité du schéma électrique.
En cas de déclenchement par la vanne de débit
(augmentation de la vitesse du uide), il est nécessaire
d’actionner le bouton-poussoir d’essai mécanique en
suivant l’indication précédente.
Cette opération est nécessaire pour réarmer la vanne de
débit en position normale de travail.
