Comm-Tec DaisyNET-TX - Inbetriebnahme; Verkabelung des Systems; System mit 1 Sender und 1 Empfänger; System mit Mehreren Sendern und einem Empfänger

Page 23 Vers. 1.0
2. DaisyNET-RX (Empfänger / Receiver / Rx)

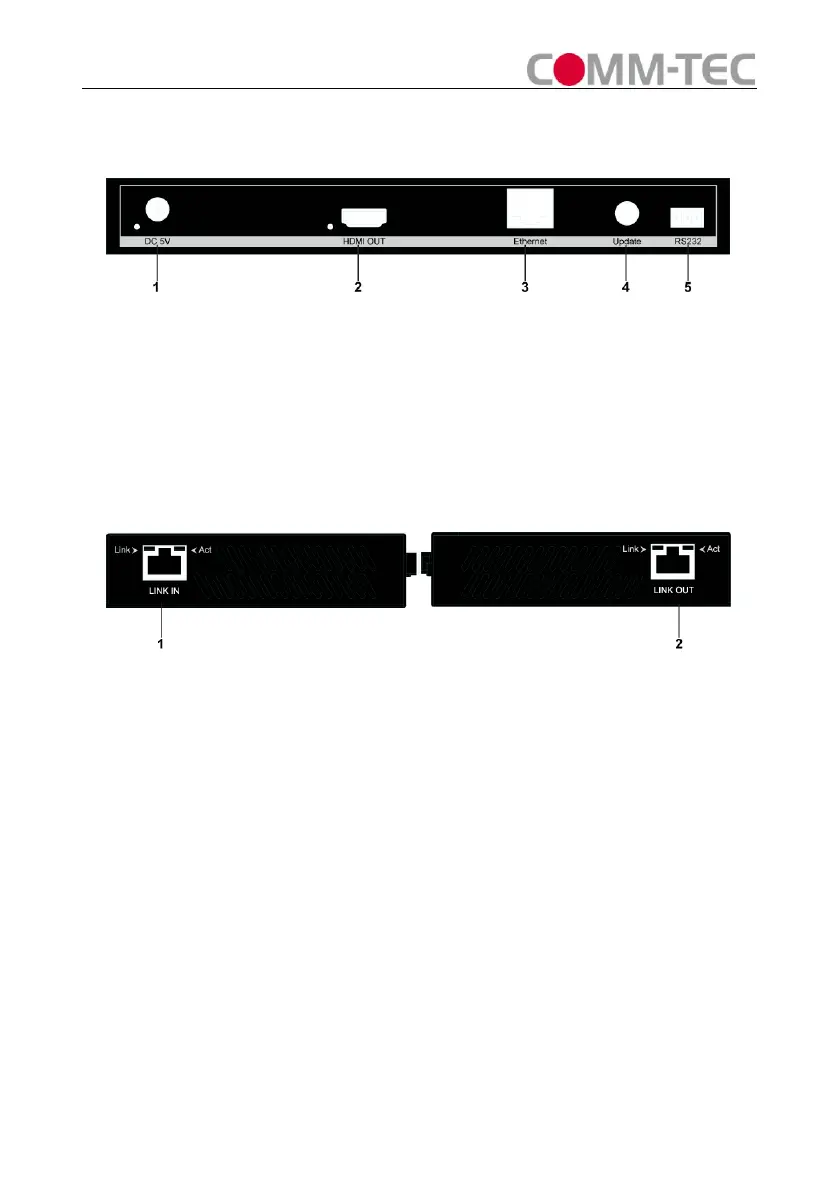

Front Ansicht
Figure 16
1、DC Anschluss für das Netzteil mit Überwurf Mutter und LED Anzeige
2、HDMI Ausgang und LED Anzeige
3、Ethernet Port
4、Multifunktionsschalter
5、RS232 Port
Seiten Ansicht
Figure 17
1、Link Eingang
2、Link Ausgang
Inbetriebnahme
Es wird empfohlen, die Geräte im ausgeschalteten Zustand zu verbinden.
Verkabelung des Systems
System mit 1 Sender und 1 Empfänger:
Verbinden Sie die beiden Geräte, in dem Sie ein CAT-5E oder CAT-6 Kabel
(AWG 23) am Sender und Empfänger anstecken. Dabei verbinden Sie den Link
Ausgang des Senders mit dem Link Eingang des Empfängers.
System mit mehreren Sendern und einem Empfänger:
Verbinden Sie alle Sender untereinander, in dem Sie jeweils ein CAT-5E oder CAT-6
