STUDER Innotec COMPACT
COMPACT V6.6 37/83
Um die Batteriekabel zu schützen, muss direkt auf der Batterie eine dem
Leiterquerschnitt entsprechende Sicherung montiert werden.
Sämtliche Kabel müssen gut festgeschraubt sein. Zur Sicherheit empfehlen wir
eine jährliche Kontrolle. Bei mobilen Anlagen sollten die Anschlüsse öfter
kontrolliert werden.
Der Anschluss muss von ausgebildeten Fachleuten ausgeführt werden. Das für
die Installation verwendete Material wie Kabel, Steck- und Verteildosen,
Sicherungen usw. muss den jeweils gültigen Installationsvorschriften für
Niederspannungsanlagen entsprechen.
Der COMPACT wird mit bereits angeschlossenen Batteriekabeln geliefert.
3.3.2 Kabeleinführung mit Stopfbuchsen (Option CFC-01)
Eine Schutzabdeckung mit Zugentlastung für die
Kabel kann als Option CFC-01 angebracht werden.
Diese Abdeckung wird mit 2 Schrauben befestigt
und erlaubt die korrekte Zugentlastung der
Anschlusskabel.

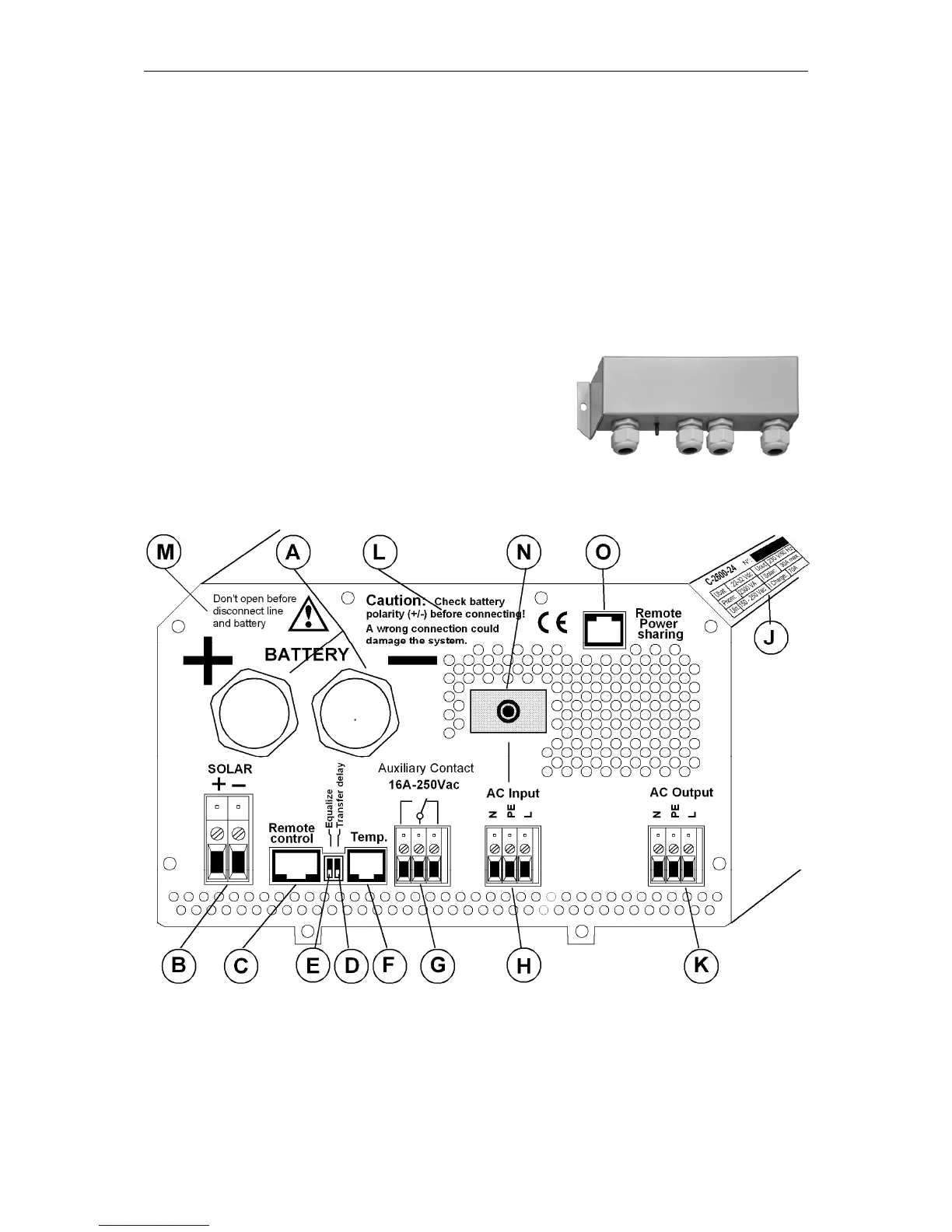

3.4 Anschlussplan / Frontseite
A Battery +/- Batteriekabel (bereits montiert)
B SOLAR +/- Anschlussklemmen für Solarmodule
C Remote contr. Steckanschluss für Fernsteuerung RCC-01
D Transfer delay Schiebeschalter für Transferverzögerung
E Equalize Schiebeschalter für Egalisierung der Batterie
F Temp. Steckanschluss für Temperatursonde CT-35
