STUDER Innotec COMPACT
COMPACT V6.6 67/83
La sonde de température CT-35 est livrée avec un câble de 3 m pourvu de fiches de
type RJ11/6. Il se connecte ou se déconnecte en tout temps (y compris lorsque
l’appareil est en fonction) sur la prise correspondante (temp.) du COMPACT et de la
sonde de température CT-35. Veillez à introduire les fiches dans les prises
correspondantes jusqu’au déclic. Le boîtier de la sonde de température peut être
simplement collé sur la batterie ou directement à proximité de celle-ci.
3.6.8 Le branchement du Power sharing réglable à distance (RPS-01)
L’option commande à distance du power sharing est livrée avec un câble de 20 m
pourvu d’un connecteur de type RJ11/6 qui se connecte à la prise prévue à cet effet).
La longueur du câble de la télécommande ne doit pas excéder 40m.
4 Commande

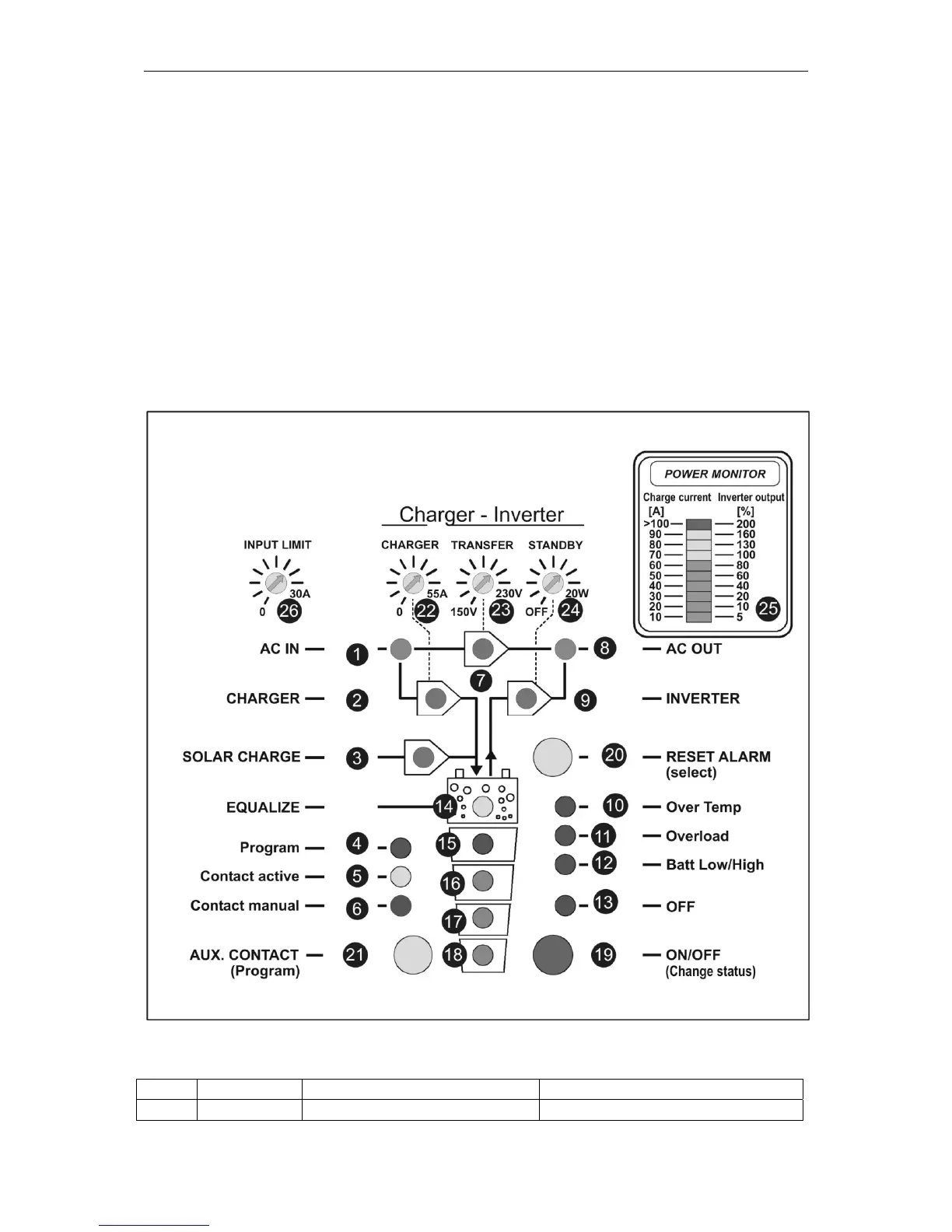

4.1 Affichage et éléments de commande
4.2 Indicateurs lumineux (LED)
LED Inscription LED allumée LED clignotante
1 AC IN Une tension AC correcte est Une tension insuffisante mais
