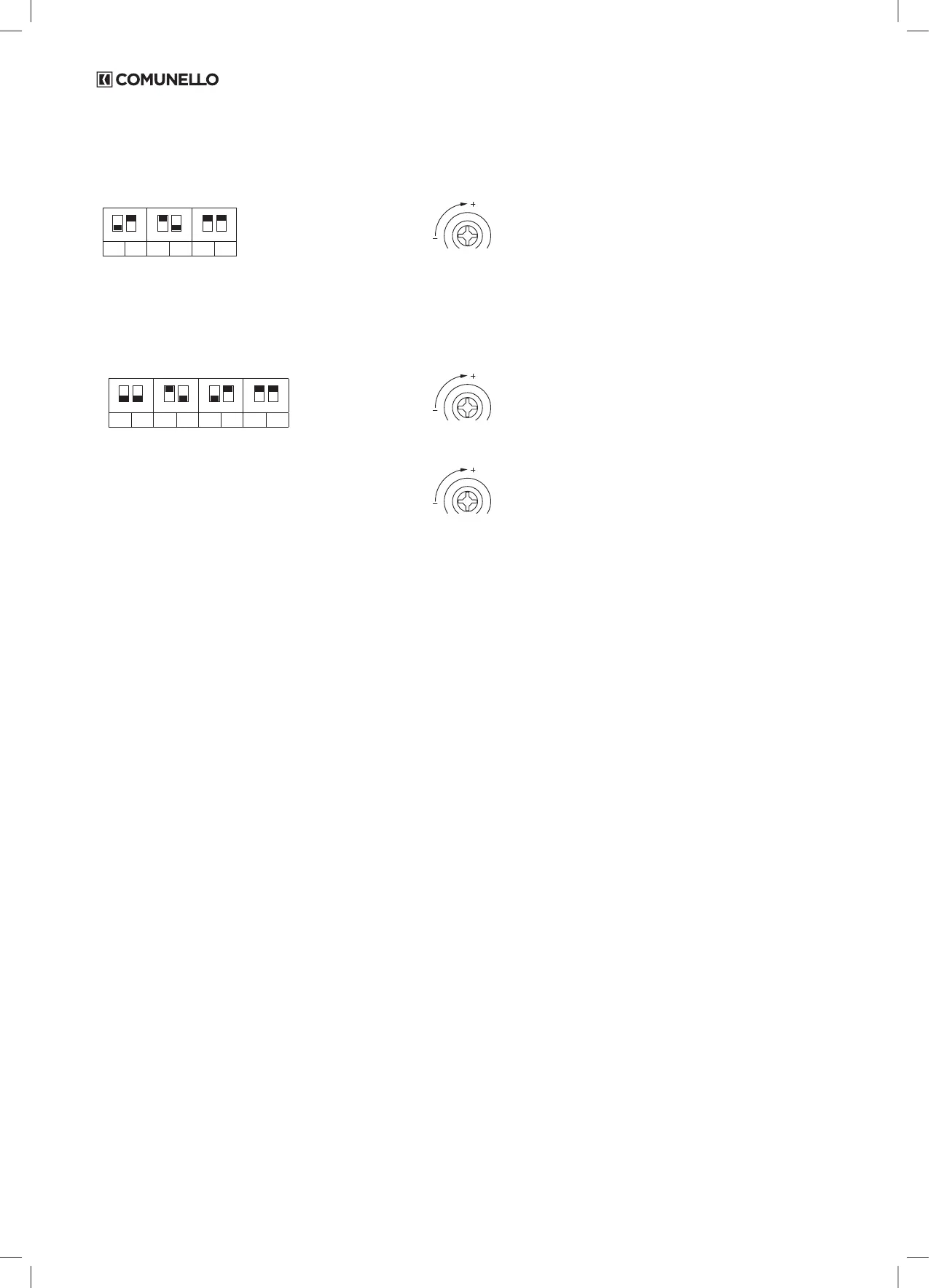

DIP SWITCH SW1
Die DIP-Schalter SW1 ermöglichen die Auswahl der Funktion
1 und 2 Motoren und die Bestimmung, welcher der Motoren
zuerst und welcher danach starten soll. TRIMMER SENS: regelt die ANSPRECHEMPFINDLICHKEIT der Motoren
1
1
ON
2
MOTOR
NOT
CONSID.
2
MOTORS
MOTOR
2 DELAY
2
MOTORS
MOTOR
1 DELAY
1
ON
2 1
ON
2
SW1 SW1 SW1
Durch Drehen mittels eines Schraubendrehers in die Richtung +
^PYKKPL(UZWYLJOLTWњUKSPJORLP[LYO½O[KOKLY4V[VY^PYKILP
der Erfassung eines Hindernisses schneller gestoppt.
ACHTUNG: Die Hinderniserkennungsfunktion funktioniert nur
bei Motoren, die mit einem Encoder ausgestattet und korrekt
angeschlossen sind
DIP SWITCH SW2
Die DIP-Schalter SW2 ermöglichen es, die Drehrichtung je-
des einzelnen Motors zu ändern, ohne dass an den elektri-
schen Verbindungen Änderungen vorgenommen werden. TRIMMER FORCE: Regelt die KRAFT der Motoren
INV
1
ON
2
OFF
INV
OFF
INV
MOT 1
INV
OFF
INV
OFF
INV
MOT 2
INV
MOT 1
INV
MOT 2
1
ON
2 1
ON
2 1
ON
2
SW2 SW2 SW2 SW2
Durch Drehen mittels eines Schraubendrehers in die Richtung +
wird die Kraft des Motors erhöht
TRIMMER SLOWING: Regelt die VERLANGSAMUNG der Motoren
Durch Drehen mittels eines Schraubendrehers in die Richtung
+ wird die Geschwindigkeit des Motorhubs während der Ver-
langsamungsphase in SCHRITT 3 geändert
ACHTUNG: DS1, DS2 und STOPP/8K2 wurden werkseitig überbrückt. Um die Fotozellen, die Stopp-Tate und die Näherungsleisten anzuschließen,
muss die Überbrückung der Klemme entfernt werden.
