DEUTSCH
2 TYP UND QUERSCHNITT DER KABEL
TAB.01
n° BESCHREIBUNG KABELTYP LÄNGE von 1 m BIS 20 m LÄNGE von 20 m BIS 50 m
1 Hauptversorgung
Norm EN 50575, in
der Liste der har-
monisierten Normen
in Bezug auf die
BauPVO 305/2011
Kom. 2016/C
209/03
2 x 1,5 mm
2
2 x 2,5 mm
2
6A Versorgung der Motoren 3 x 1,5 mm
2
3 x 2,5 mm
2
2 Blinklicht 2 x 0,5 mm
2
2 x 1,0 mm
2
4A, 5A Fotozelle TX 2 x 0,5 mm
2
2 x 1,0 mm
2
4B, 5B Fotozelle RX 4 x 0,5 mm
2
4 x 1,0 mm
2
6 Schlüssel-Wahlschalter 3 x 0,5 mm
2
3 x 1,0 mm
2
6B Endschalter 3 x 0,5 mm
2
3 x 1,0 mm
2
6C Geber 3 x 0,5 mm
2
3 x 1,0 mm
2
3 Antenne RG58 Maximal 20 m
Tabelle 1

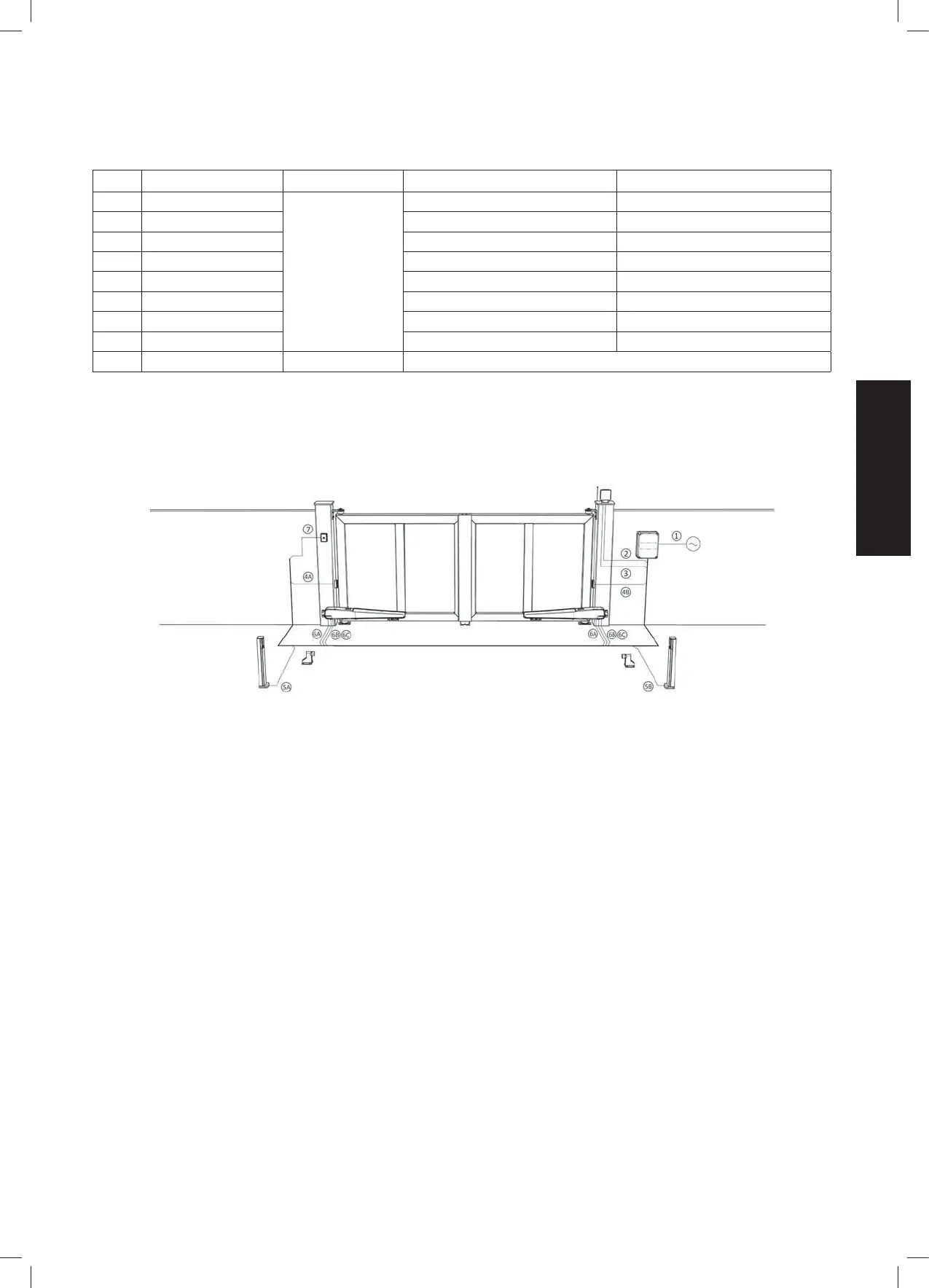

Die Tabelle bezieht sich auf das Verdrahtungsbeispiel im ABACUS-Modellhandbuch für Schwenkmotoren
Anmerkung: Wenn die Kabel eine andere Länge als die in der Tabelle angegebene haben, muss der Kabelquerschnitt anhand der tatsächlichen
Absorption der angeschlossenen Geräte bestimmt werden.
Die Anforderungen sind in der Norm EN 50575: 2014 aufgeführt:
Mit der Veröffentlichung der Norm EN 50575, in der Liste der harmonisierten Normen in Bezug auf die BauPVO 305/2011 Kom. 2016/C209/03, müssen
die elektrischen Kabel, die gemäß der Niederspannungsrichtlinie 2014/35/EU bereits der CE-Kennzeichnung unterliegen,auch laut der BauPVO die CE-
Kennzeichnung tragen.
Für den Fall, dass Geräte an dieselbe Stromversorgungsleitung parallel angeschlossen werden, muss die Dimensionierung der in Tabelle 1 angegebenen
Kabel anhand der Absorptionen und der tatsächlichen Abstände neu bewertet werden.
3 TECHNISCHE DATEN
Ausgang Blinklicht 1: 230 V~ 500 W max.
Ausgang Blinklicht 2: 24 V~ 4 W max.
Ausgänge Motoren: 230 V~ 2 x 500 W max.
Ausgang Elektroschloss: 24 V 15 W max.
Versorgung Fotozellen: 24 V 5 W max. AC
Ausgang Kontrolllampe: 24 V 4 W max.
Betriebstemperatur -20 ÷ 55 °C
Funkempfänger: 433 Mhz
Sender: 18 Bit o Rolling Code
Max. gespeicherte CODE TXs 120 (CODE PP o CODE PED/2°CH)
Abmessungen der Platine: 160 x 107 mm.
Sicherung 1: T 6.3 A 250V (Verzögert)
Sicherung 1: T 0.5 A 250V (Verzögert)
