FRANÇAIS
2 TYPE ET SECTION DE CÂBLE MINIMUM
TAB.01
n° DESCRIPTION TYPE DE CÂBLE LONGUEUR de 1m à 20m LONGUEUR de 20m à 50m
1 Alimentation principale
Norme EN 50575,
dans la liste des
normes harmonisées
pour le règlement
CPR 305/2011,
Com.2016/C 209/03
2 x 1,5 mm
2
2 x 2,5 mm
2
6A
Alimentation des mo-
teurs
3 x 1,5 mm
2
3 x 2,5 mm
2
2 Clignotant 2 x 0,5 mm
2
2 x 1,0 mm
2
4A, 5A Photocellule TX 2 x 0,5 mm
2
2 x 1,0 mm
2
4B, 5B Photocellule RX 4 x 0,5 mm
2
4 x 1,0 mm
2
6 Sélecteur de clé 3 x 0,5 mm
2
3 x 1,0 mm
2
6B
Interrupteur de n de
course
3 x 0,5 mm
2
3 x 1,0 mm
2
6C Encodeur 3 x 0,5 mm
2
3 x 1,0 mm
2
3 Antenne RG58 Maximum 20m
Tableau 1

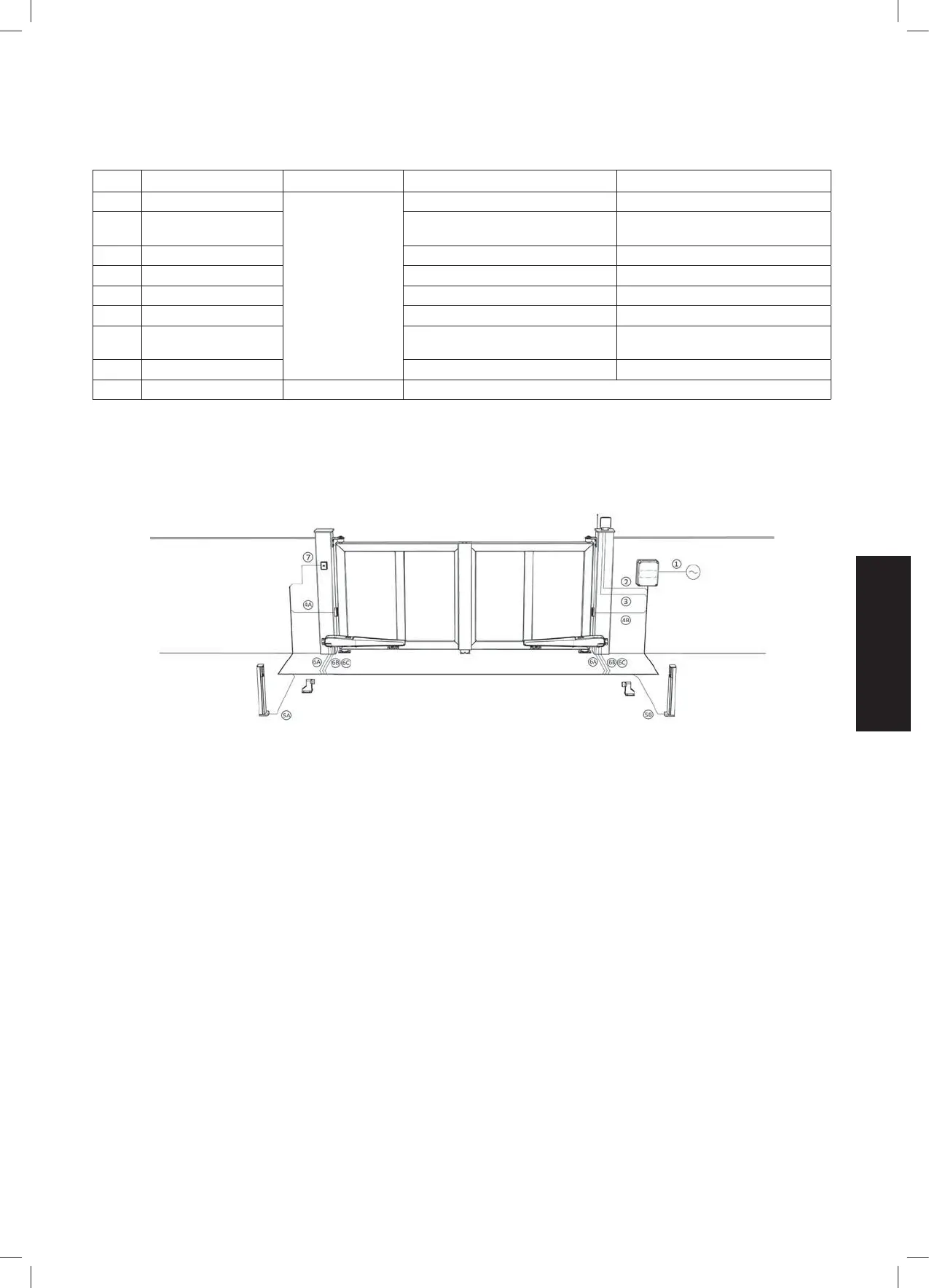

Le tableau se réfère à l’exemple de câblage présenté dans le manuel du modèle ABACUS pour moteurs à vantail
Remarque: Si les câbles ont une longueur différente de celle indiquée dans le tableau, la section des câbles doit être déterminée en fonction de
l’absorption réelle des appareils connectés.
Les exigences sont reportées dans la norme EN 50575:2014:
Avec la publication de la norme EN 50575, dans la liste des normes harmonisées du règlement CPR 305/2011, Com. 2016/C 209/03, les câbles
électriques déjà soumis au marquage CE pour la Directive “Basse tension” 2014/35/UE,doivent également porter le marquage CE conformément au
règlement CPR.
Dans l’éventualité de connexions avec des appareils connectés en parallèle sur la même ligne d’alimentation, le dimensionnement des câbles indiqué
dans le Tableau 1 doit être réévalué en fonction des absorptions et des distances réelles.
3 CARACTÉRISTIQUES TECHNIQUES
Sortie clignotant 1: 230 V~ 500 W max.
Sortie clignotant 2: 24 V~ 4 W max.
Sortie moteurs: 230 V~ 2 x 500 W max.
Sortie serrure électrique: 24 V 15 W max.
Alimentation photocellules: 24 V 5 W max. AC
Sortie voyant d’alerte: 24 V 4 W max.
Température de fonctionnement -20 ÷ 55 °C
Récepteur radio: 433 Mhz
Transmetteurs Op: 18 Bit o Rolling Code
Codes TX max. en mémoire: 120 (CODE PP o CODE PED/2°CH)
Taille de la carte: 160 x 107 mm.
Fusible 1: T 6,3 A 250V (retardé)
Fusible 2: T 0,5 A 250V (retardé)
