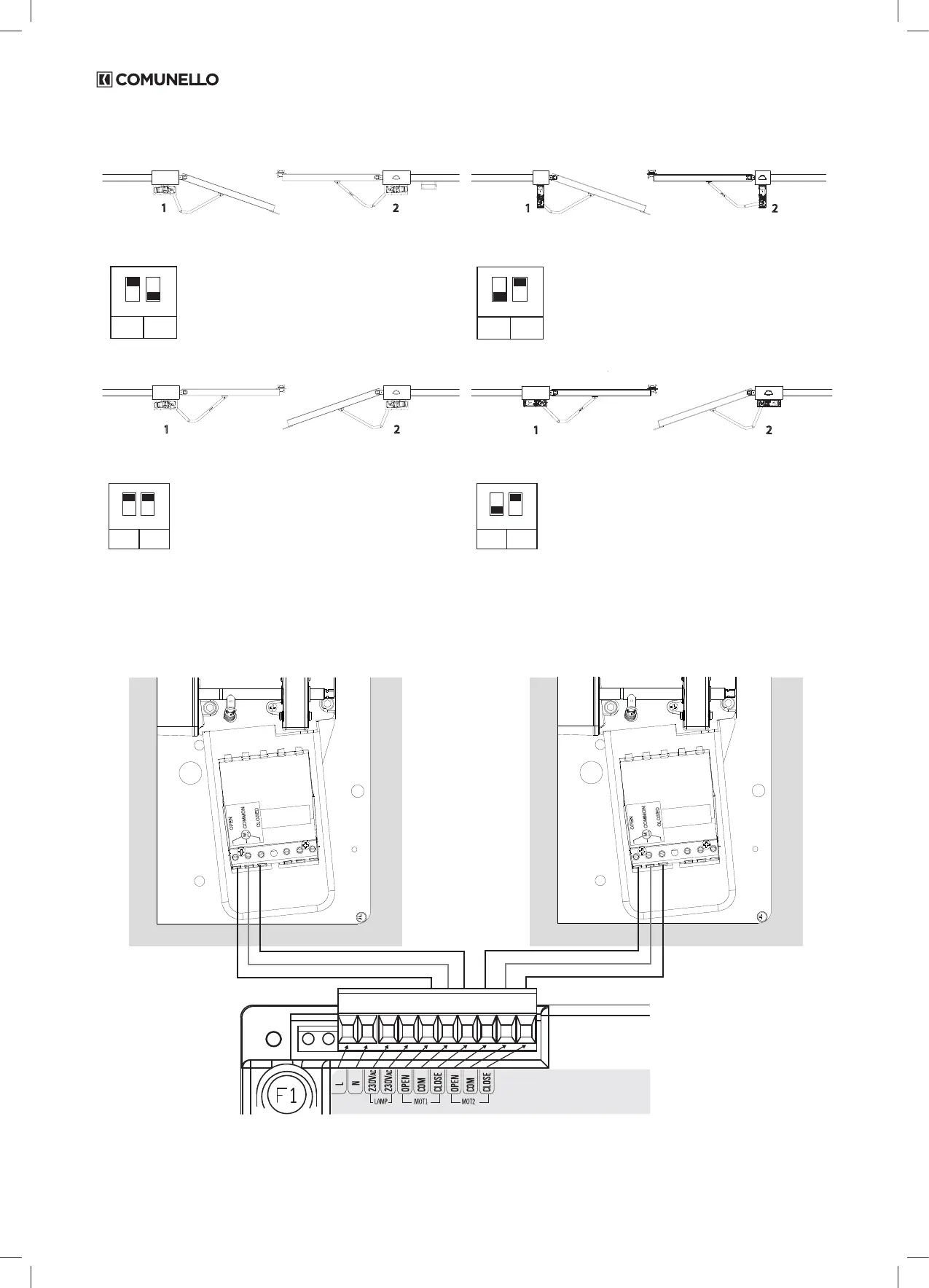

5.5 CONDOR 500 / CONDOR 500 S - Anschlussplan der Motoren
Konguration mit verzögerter Öffnung des MOTORS Nr. 2
1 2
1
2
CONDOR 500 CONDOR 500 S
2
MOTORS
DELAY
MOT. 2
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 OFF = Verzögerung Motor
2
INV
OFF
INV
MOT. 2
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 ON =
Drehrichtungsumkehrung MO-
TOR 2 aktiviert
Konguration mit verzögerter Öffnung des MOTORS Nr. 1
1 2
1 2
CONDOR 500 CONDOR 500 S
2
MOTORS
DELAY
MOT. 1
1
ON
2
SW1
DIP1 ON = Konguration mit 2
Motoren
DIP2 ON = Verzögerung Motor 1
INV
OFF
INV
MOT. 2
1
ON
2
SW2
DIP1 OFF =
Drehrichtungsumkehrung MO-
TOR 1 deaktiviert
DIP2 ON =
Drehrichtungsumkehrung MO-
TOR 2 aktiviert
Kabelanschluss der Motoren OHNE GEBER an das Steuergerät
Konguration - MOTOR NR. 1 LINKS, MOTOR NR. 2 RECHTS
Kabelanschluss der Motoren an das Steuergerät
MOTOR Nr. 1 (links)
SCHWARZ in OP1
BLAU in CM1
BRAUN in CL1
MOTOR Nr. 2 (rechts)
SCHWARZ in OP2
BLAU in CM2
BRAUN in CL2
CN1
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
