Comunello CU - 230V - HP - Page 74

74
COMUNELLO ®Copyright 2019 - All rights reserved

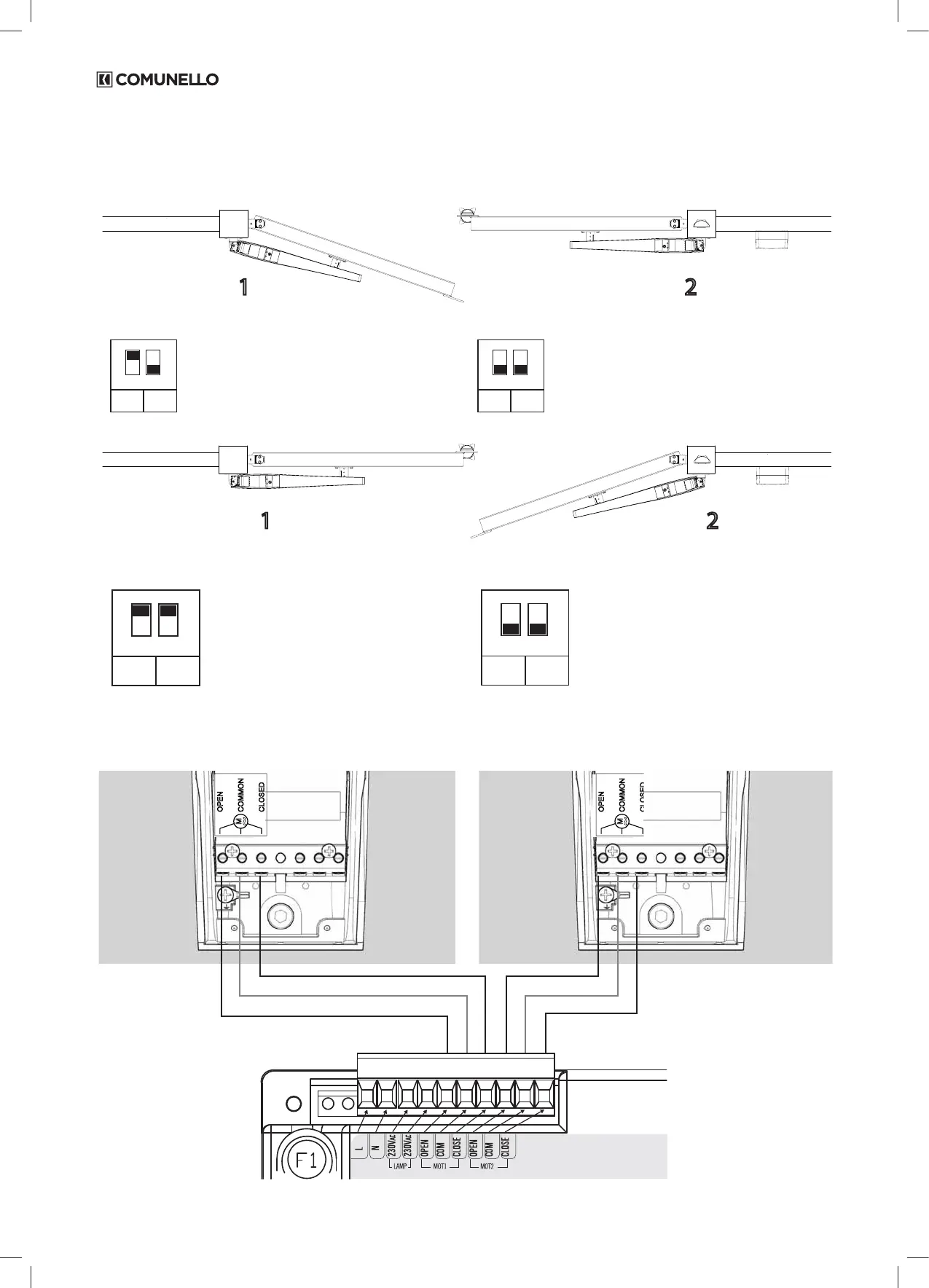

5 EXEMPLES DE RACCORDEMENT À DEUX MOTEURS
5.1 ABACUS - schéma de raccordement des moteurs
Conguration à ouverture retardée du MOTEUR n°2
1 2
2
MOTORS
DELAY
MOT.2
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 OFF = Retard du moteur 2
INV
OFF
INV
OFF
1
ON
2
SW1
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 OFF = inversion du MO-
TEUR 2 désactivée
Conguration à ouverture retardée du MOTEUR n°1
1 2
2
MOTORS
DELAY
MOT.1
1
ON
2
SW1
DIP1 ON = conguration à 2
moteurs
DIP2 ON = Retard du moteur 1
INV
OFF
INV
OFF
1
ON
2
SW2
DIP1 OFF = inversion du MO-
TEUR 1 désactivée
DIP2 OFF = inversion du MO-
TEUR 2 désactivée
Raccordement laire SANS ENCODEUR des moteurs à l’unité de commande
OPEN / OUVRIR avec OP1
COMMON avec CM1
CLOSED / FERMER avec CL1
OPEN / OUVRIR avec OP2
COMMON avec CM2
CLOSED / FERMER avec CL2
CN1
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
