5 ESEMPI DI COLLEGAMENTO A DUE MOTORI
5.1 ABACUS - schema di collegamento dei motori
Congurazione con apertura ritardata del MOTORE n°2
1 2
2
MOTORS
DELAY
MOT.2
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 OFF = Ritardo motore 2
INV
OFF
INV
OFF
1
ON
2
SW1
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 OFF = inversione MOTORE
2 disattivata
Congurazione con apertura ritardata del MOTORE n°1
1 2
2
MOTORS
DELAY
MOT.1
1
ON
2
SW1
DIP1 ON = congurazione a 2
motori
DIP2 ON = Ritardo motore 1
INV
OFF
INV
OFF
1
ON
2
SW2
DIP1 OFF = inversione MOTORE
1 disattivata
DIP2 OFF = inversione MOTORE
2 disattivata

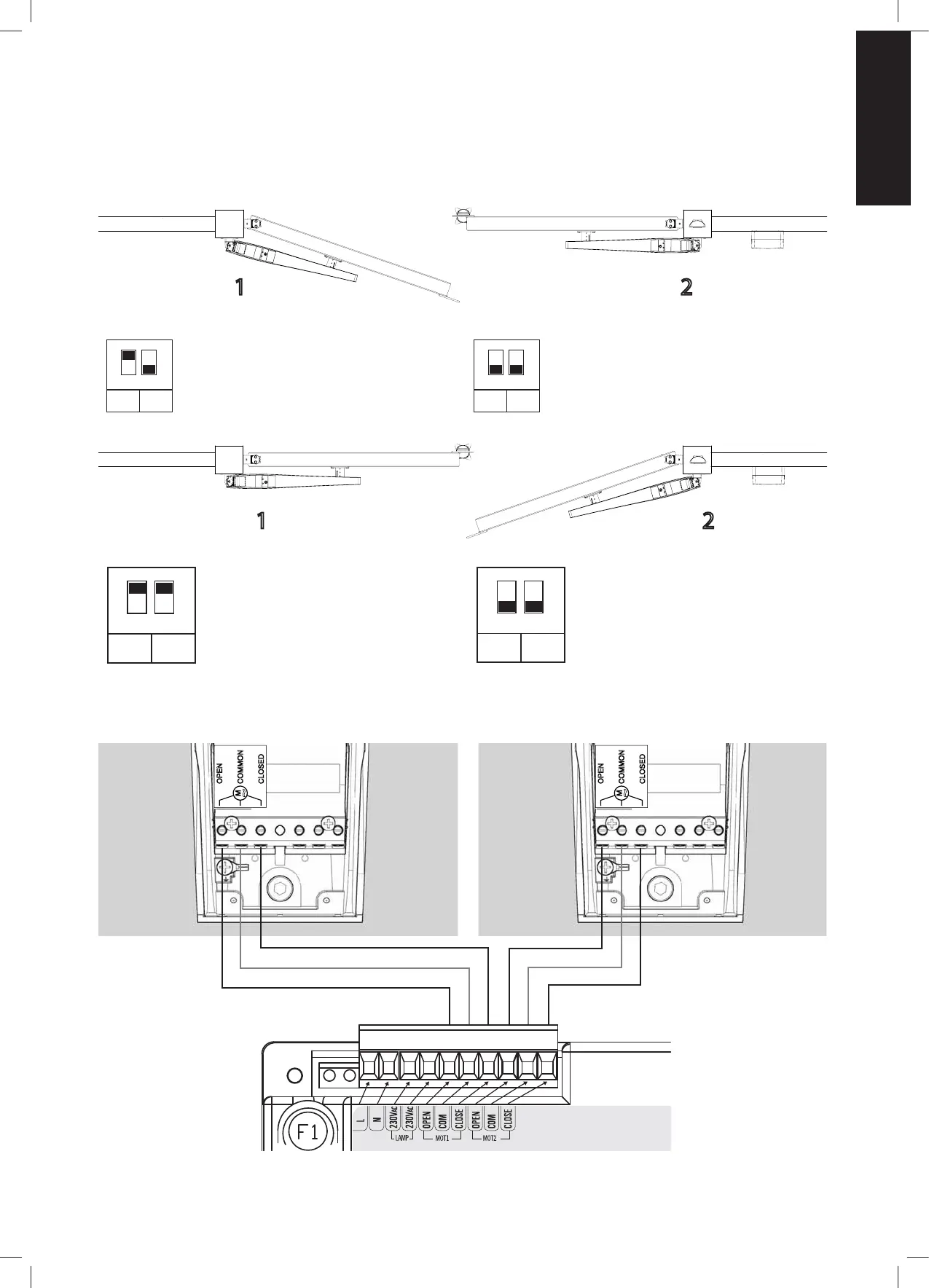

Collegamento lare SENZA ENCODER dei motori alla centrale di comando
OPEN / APRI con OP1
COMMON / COMUNE con CM1
CLOSED / CHIUDI con CL1
OPEN / APRI con OP2
COMMON / COMUNE con CM2
CLOSED / CHIUDI con CL2
CN1
L N
OP1 CM1 CL1 OP2 CM2 CL2
230V 230V
