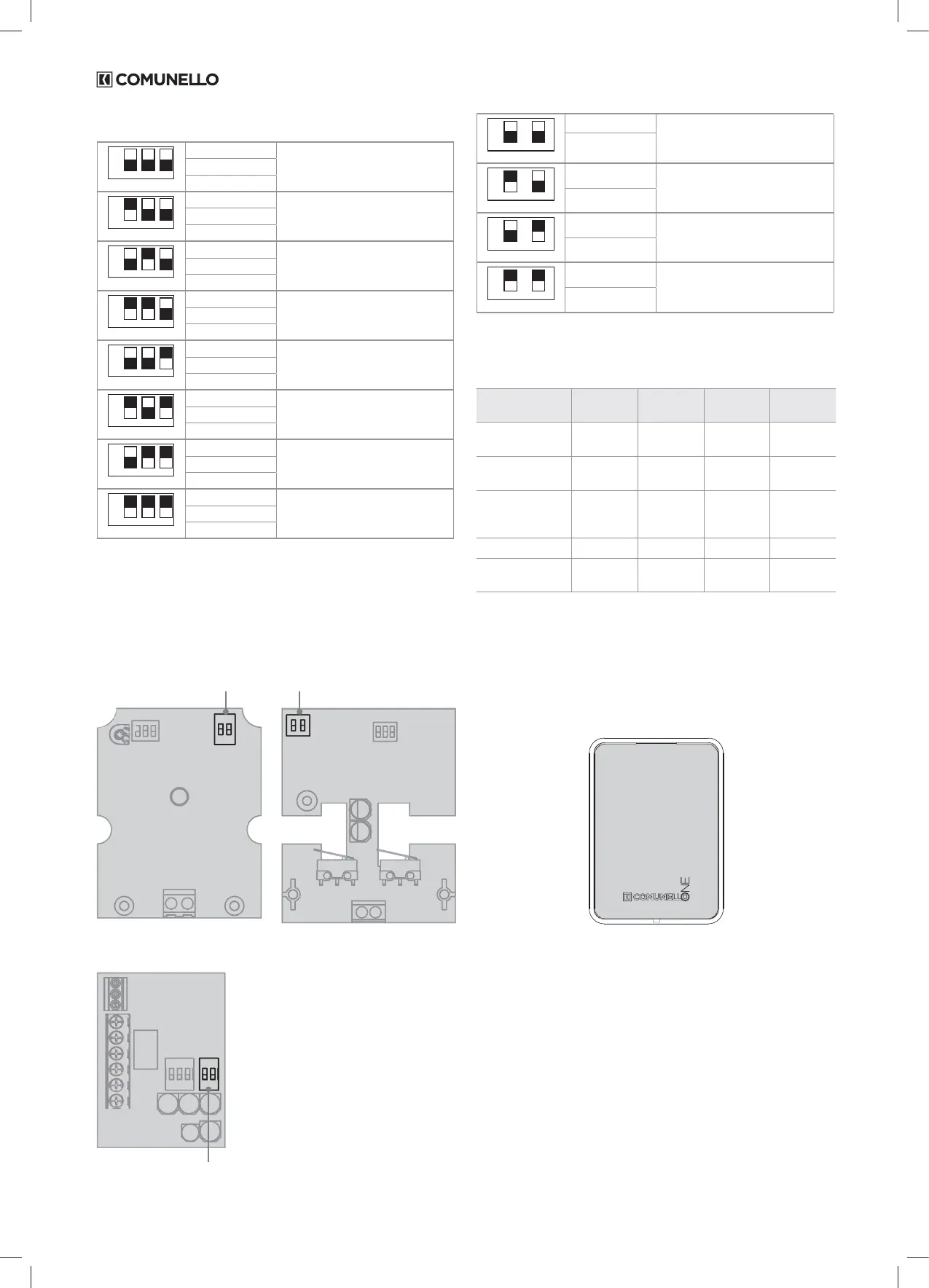

La logica di assegnazione degli ID è la seguente:
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessorio N° 1DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessorio N° 2DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessorio N° 3DIP2 = ON
DIP3 = OFF
ON
123
DIP1
DIP2
DIP3
DIP1 = ON
ID = Accessorio N° 4DIP2 = ON
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessorio N° 5DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessorio N° 6DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessorio N° 7
DIP2 = ON
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessorio N° 8DIP2 = ON
DIP3 = ON
IMPOSTAZIONE DEL FUNZIONAMENTO (MODE) DEGLI
ACCESSORI
Ogni accessorio ha la possibilità di essere impostato nel tipo del suo
FUNZIONAMENTO (es: fotocellula attiva in chiusura, scheda IO con uscita
SPIA…); questo tipo di congurazione può essere fatta direttamente in
scheda impostando il relativo DIP-SWITCH:
Dip switch MODE Dip switch MODE
Dip switch MODE
DART INDEX
INTERFACCIA I/O
ON
12
DIP1 DIP2
DIP1 = OFF
FUNZIONAMENTO TIPO 1
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = ON
FUNZIONAMENTO TIPO 2
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = OFF
FUNZIONAMENTO TIPO 3
DIP2 = ON
ON
12
DIP1 DIP2
DIP1 = ON
FUNZIONAMENTO TIPO 4
DIP2 = ON
Il tipo di funzionamento dipende dal particolare accessorio considerato.
TABELLA FUNZIONAMENTO (MODE) DEGLI ACCESSORI
FUNZ.
TIPO 1
FUNZ.
TIPO 2
FUNZ.
TIPO 3
FUNZ.
TIPO 4
FOTOCELLULA
RX
IN CHIUDE IN APRE IN APRE +
CHIUDE
IN STOP
SELETTORE [AUTO-PP]
[PED]
[APRE]
[CHIUDE]
[AUTO-PP]
[STOP]
-
SCHEDA IO In =
[AUTO-PP]
[PED]
In =
[APRE]
[CHIUDE]
In =
[AUTO-PP]
[STOP]
In =
[AUTO-PP]
[PED]
Out = AUX Out = AUX Out = SPIA Out = SPIA
LAMPEGGIANTE Denito da
Centrale
---
ATTENZIONE! Per uso e congurazione tramite App Comunello One
lasciare tutti i dip-switch MODE in OFF.
NOTA: La scheda IO impostata con ingresso [APRE] disabilita
la chiusura automatica se l’ingresso rimane chiuso (FUNZIONE
TIMER). Alla riapertura dell’ingresso [APRE] viene riabilitata la
chiusura automatica.
FOTOCELLULA
DART
FOTOCELLULA RX di TIPO 1 “IN CHIUDE”:
Se la fotocellula viene intercettata in chiusura effettua l’inversione (apertura)
completa del serramento. In apertura non agisce.
FOTOCELLULA RX di TIPO 2 “IN APRE”:
Se la fotocellula viene intercettata in apertura effettua lo stop del serramento
no al disimpegno (ripresa in apertura). In chiusura non agisce.
FOTOCELLULA RX di TIPO 3 “IN APRE+CHIUDE”:
Se la fotocellula viene intercettata in apertura effettua lo stop del serramento
no al disimpegno (ripresa in apertura). Se intercettata in chiusura effettua
l’inversione (apertura) completa del serramento.
FOTOCELLULA RX di TIPO 4 “IN STOP”:
Se la fotocellula viene intercettata in apertura o in chiusura effettua lo
stop permanente del serramento (anche con la chiusura automatica
abilitata). Sarà necessario inviare un successivo comando per ripristinare il
funzionamento dell’automazione.
