15
COMUNELLO ®Copyright 2019 - All rights reserved
ITALIANO

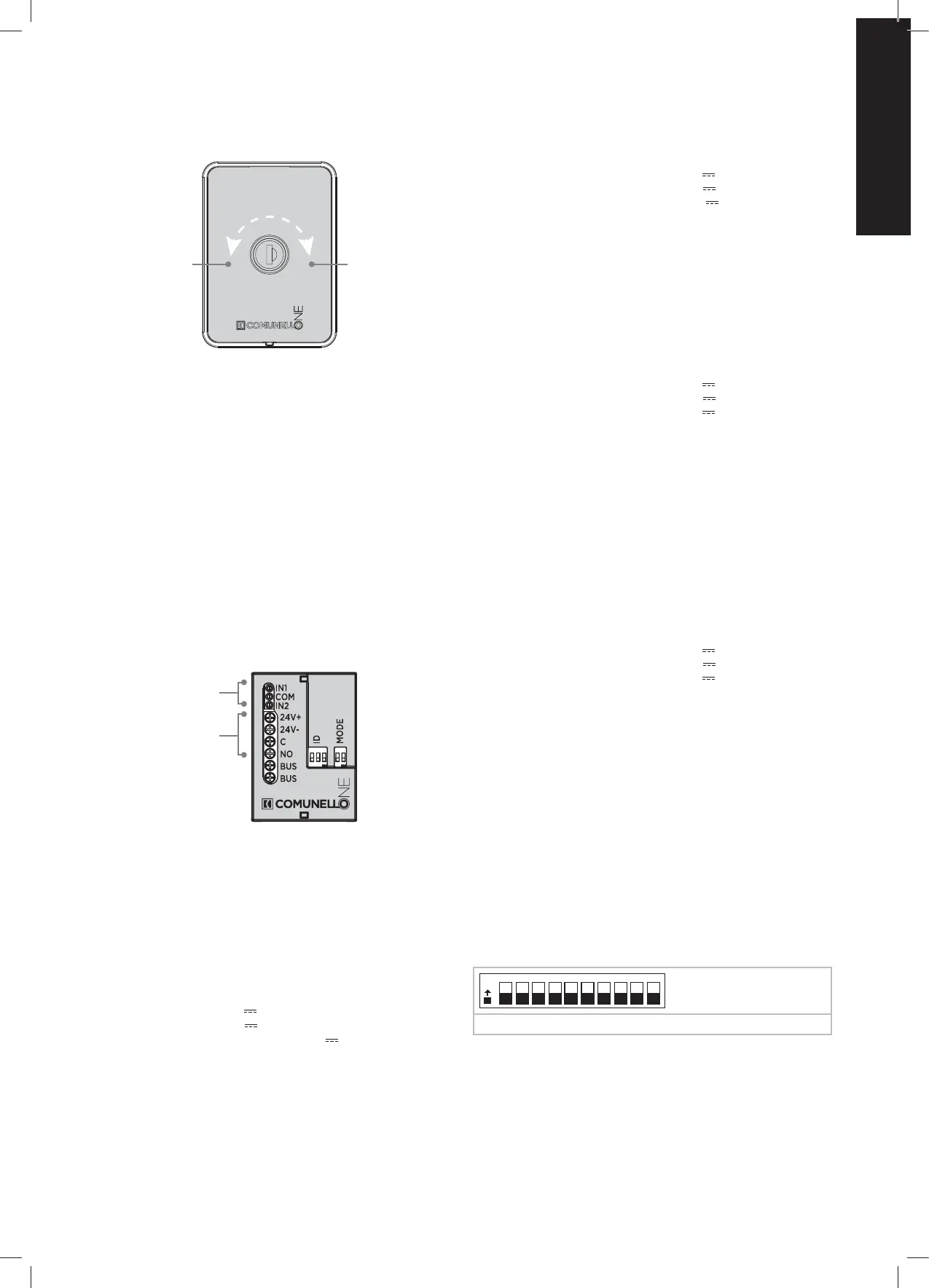

SELETTORE
INDEX
CH1CH2
SELETTORE di TIPO 1 [AUTO-PP]\[PED]:
Azionando il selettore sul canale CH1 (chiave verso destra) si aziona il
comando AUTO-PP (apri-chiudi) mentre azionando il canale CH2 (chiave
verso sinistra) si aziona il comando PED (apertura pedonale).
SELETTORE di TIPO 2 [APRE]\[CHIUDE]:
Azionando il selettore sul canale CH1 (chiave verso destra) si aziona il
comando APRE (comando di sola apertura) mentre azionando il canale
CH2 (chiave verso sinistra) si aziona il comando CHIUDE (comando di sola
chiusura).
SELETTORE di TIPO 3 [AUTO-PP]\[STOP]:
Azionando il selettore sul canale CH1 (chiave verso destra) si aziona
il comando AUTO-PP (apri-chiudi) mentre azionando il canale CH2
(chiave verso sinistra) si aziona il comando STOP (comando di blocco
dell’automazione). A seguito dello STOP sarà necessario inviare un
successivo comando per ripristinare il funzionamento dell’automazione.
INTERFACCIA I/O
INTERFACCIA I/O
IN
OUT
INTERFACCIA I/O di TIPO 1 In=[AUTO-PP]\[PED] Out=AUX:
Ingresso
Utilizzando gli ingressi IN1-COM o IN2-COM si attivano i seguenti comandi:
IN1-COM: (ingresso optoisolato N.O.) Aziona il comando
AUTO-PP (apri-chiudi)
IN2-COM: (ingresso optoisolato N.O.) Aziona il comando PED
(apertura pedonale)
Uscita
Sono disponibili due uscite impostate con funzionalità AUX (attivabili
contemporaneamente da ogni radiocomando codicato come AUX -
monostabile 3” ON):
24V+ Uscita + 24V
(20mA max)
24V- Uscita - 24V
NO: Uscita contatto pulito N.O. (24V 1A max)
C: Uscita contatto pulito (Comune)
INTERFACCIA I/O di TIPO 2 In=[APRE]\[CHIUDE] Out=AUX:
Ingresso
Utilizzando gli ingressi IN1-COM o IN2-COM si attivano i seguenti comandi:
IN1-COM: (ingresso optoisolato N.O.) Aziona il comando
APRE (solo apertura)
IN2-COM: (ingresso optoisolato N.O.) Aziona il comando
CHIUDE (solo chiusura)
Uscita
Sono disponibili due uscite impostate con funzionalità AUX (attivabili
contemporaneamente da ogni radiocomando codicato come AUX- monostabile
3” ON):
24V+ Uscita + per lampada spia 24V
(20mA max)
24V- Uscita - per lampada spia 24V
NO: Uscita contatto pulito N.O. (24V 1A max)
C: Uscita contatto pulito (Comune)
INTERFACCIA I/O di TIPO 3 In=[AUTP-PP]\[STOP] Out=SPIA:
Ingresso
Utilizzando gli ingressi IN1-COM o IN2-COM si attivano i seguenti comandi:
IN1-COM: (ingresso optoisolato N.O.) Aziona il comando
AUTO-PP (apri-chiudi)
IN2-COM: (ingresso optoisolato N.O.) Aziona il comando
STOP (blocco automazione)
Uscita
Sono disponibili due uscite impostate con funzionalità SPIA che si attivano
contemporaneamente segnalando lo stato dell’automazione:
24V+ Uscita + per lampada spia 24V
(20mA max)
24V- Uscita - per lampada spia 24V
NO: Uscita contatto puro N.O. (24V 1A max)
C: Uscita contatto puro (Comune)
Uscita lampeggiante = serramento in movimento
Uscita attiva (ON) = serramento aperto
Uscita disattiva (OFF) = serramento chiuso
INTERFACCIA I/O di TIPO 4 In=[AUTP-PP]\[PED] Out=SPIA:
Ingresso
Utilizzando gli ingressi IN1-COM o IN2-COM si attivano i seguenti comandi:
IN1-COM: (ingresso optoisolato N.O.) Aziona il comando
AUTO-PP (apri-chiudi)
IN2-COM: (ingresso optoisolato N.O.) Aziona il comando
PED (apertura pedonale)
Uscita
Sono disponibili due uscite impostate con funzionalità SPIA che si attivano
contemporaneamente segnalando lo stato dell’automazione:
24V+ Uscita + per lampada spia 24V (20mA max)
24V- Uscita - per lampada spia 24V
NO: Uscita contatto puro N.O. (24V
1A max)
C: Uscita contatto puro (Comune)
Uscita lampeggiante = serramento in movimento
Uscita attiva (ON) = serramento aperto
Uscita disattiva (OFF) = serramento chiuso
LAMPEGGIANTE:
Il funzionamento di ogni lampeggiante è denito dalla centrale di controllo in
base alle impostazioni sui parametri congurabili.
CARATTERISTICHE FUNZIONALI (PARAMETRI)
FUNZIONAMENTO AUTOMATICO:
Utilizzando sia il radiocomando che gli accessori di comando collegati al
BUS con funzione AUTO-PP per l’azionamento del serramento, si otterrà il
seguente funzionamento:
il primo impulso comanda l’apertura no al termine della corsa programmata
o al raggiungimento del ne corsa d’apertura, il secondo impulso comanda
la chiusura del serramento; se si invia un impulso prima del termine della
corsa o del raggiungimento di uno dei due necorsa, la centrale effettua
l’inversione del moto sia nella fase d’apertura sia in quella di chiusura.
O
N
1 2 3 4 5 6 7 8 9 10
DIP 1 OFF = Funzionamento Automatico
ATTENZIONE: Una variazione dei dip-switches richiede la
pressione del tasto RESET sulla centrale per rendere attiva la nuova
impostazione.
FUNZIONAMENTO PASSO-PASSO:
Utilizzando sia il radiocomando che gli accessori di comando collegati al
BUS con funzione AUTO-PP per l’azionamento del serramento, si otterrà il
seguente funzionamento:
il primo impulso comanda l’apertura no al termine della corsa programmata
o al raggiungimento del ne corsa d’apertura, il secondo impulso comanda
