Max. n° 2 clignotants
Max. n° 6 paires photocellules TX/RX
Max. n° 2 sélecteurs à clé
Max. n° 4 cartes interfaces I/O
CONTRÔLES PRÉLIMINAIRES
• Vérier que le produit contenu dans l’emballage est en parfait état.
• Vérier que le lieu d’installation est adéquat et conforme aux dimensions
minimum de la FIG. 1.
INSTALLATION
• Après avoir percé les quatre angles du boîtier, xer l’unité centrale au mur
(FIG. 2).
• Percer la partie inférieure du boîtier pour le passage des câbles. (FIG. 3).
Il est conseillé d’utiliser des presse-étoupes.
BRANCHEMENTS ÉLECTRIQUES
CN1 Connecteur kit batterie (AC51) de secours 24V
CN2 Connecteur d’alimentation secteur 230V~ 50/60Hz
CN3 Primaire transformateur (tension secteur)
CN4 Secondaire transformateur (alimentation moteurs)
CN5 Secondaire transformateur (alimentation ligne BUS)
CN6 Référence planimétrie
MOT1 +: Sortie Moteur 1 (+)
MOT1-: Sortie Moteur 1 (-)
MOT2 +: Sortie Moteur 2 (+)
MOT2 -: Sortie Moteur 2 (-)
OUT AUX +24V: Sortie Services (clignotant AUX ou électroserrure)+24V
OUT AUX -24V: Sortie Services (clignotant AUX ou électroserrure)-24V
FC MOT1 FCC: Entrée n de course fermeture moteur 1 (NF)
FC MOT1 GND: Entrée n de course commun moteur 1
FC MOT1 FCA: Entrée n de course ouverture moteur 1 (NF)
ENC MOT1 E1: Entrée codeur moteur 1 (codeur 2 ls)
ENC MOT1 E2: Entrée codeur moteur 1
ENC MOT2 E1: Entrée codeur moteur 2 (codeur 2 ls)
ENC MOT2 E2: Entrée codeur moteur 2
CN7
ENC MOT1 +: Entrée alimentation codeur moteur 1
ENC MOT1 GND: Entrée commune codeur moteur 1
ENC MOT1 E: Entrée signal codeur moteur 1
CN8
8K2-ANT 8K2: Entrée Stop 8k2
8K2-ANT GND: Entrée commune (8k2 et antenne)
8K2-ANT ANT+: Entrée Antenne
CN9
BUS: Entrée ligne BUS pour accessoires
FUSIBLES
F1: T3.15A 250V
F2: T15A 250V
F3: T3.15A 250V

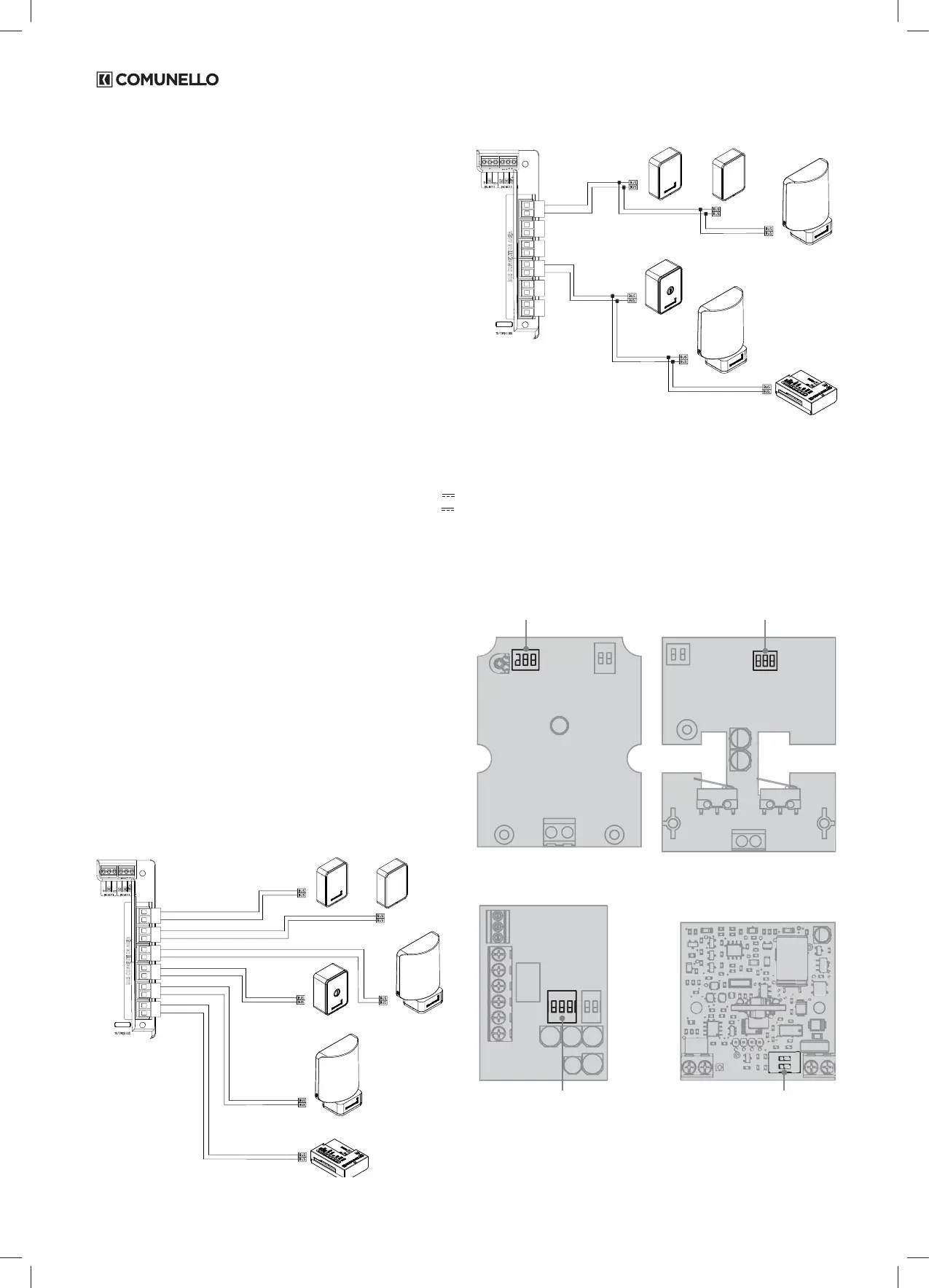

LIAISON BUS NŒUD CENTRAL EN ÉTOILE
LIAISON BUS EN CHAÎNE
ADRESSAGE DES ACCESSOIRES (LIGNE BUS)
L’unité centrale ONE permet exclusivement d’utiliser les accessoires ONE
via ligne numérique (BUS) à deux ls non polarisés. Tous les accessoires
(clignotant, photocellules RX et TX, sélecteur à clé, interface I/O, etc.)
devront être raccordés au moyen de deux ls seulement (bornes ligne BUS)
à l’unité centrale. La ligne BUS achemine l’alimentation et les commandes
numériques des accessoires.
Chaque accessoire de la même famille relié à la ligne BUS devra porter
un identiant (ID) numérique UNIQUE (différent des autres accessoires du
même type). L’ID de chaque accessoire est conguré via les DIP-SWITCH
accessibles sur la carte:
Dip switch ID Dip switch ID
Dip switch ID
DART INDEX
INTERFACE I/O
SWIFT
Dip switch ID
