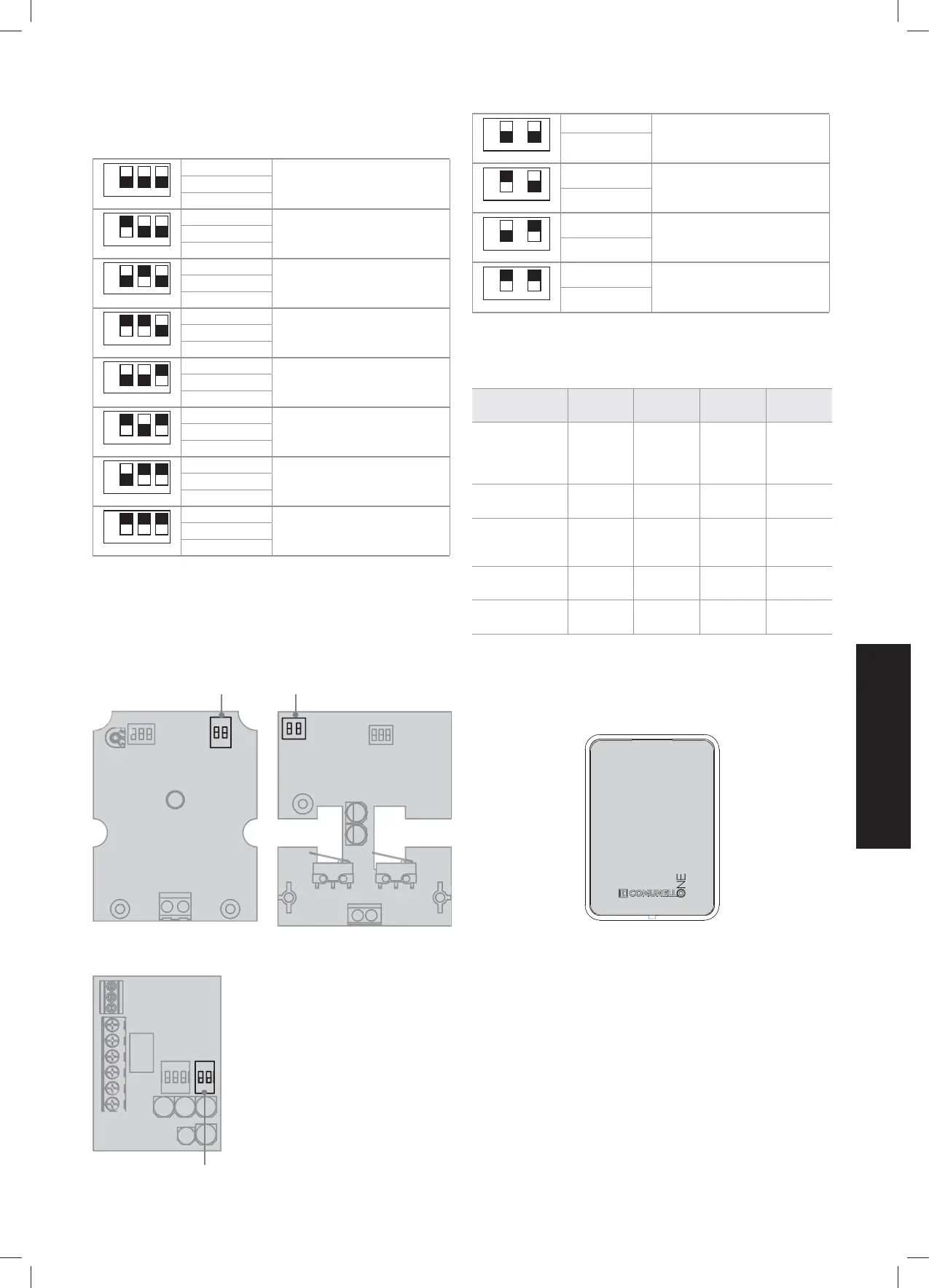

La logique d’assignation des ID est la suivante:
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessoire N° 1DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessoire N° 2DIP2 = OFF
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessoire N° 3DIP2 = ON
DIP3 = OFF
ON
123
DIP1
DIP2
DIP3
DIP1 = ON
ID = Accessoire N° 4DIP2 = ON
DIP3 = OFF
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessoire N° 5DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessoire N° 6DIP2 = OFF
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = OFF
ID = Accessoire N° 7DIP2 = ON
DIP3 = ON
ON
123
DIP1 DIP2 DIP3
DIP1 = ON
ID = Accessoire N° 8DIP2 = ON
DIP3 = ON
CONFIGURATION (MODE) DES ACCESSOIRES
Le FONCTIONNEMENT de chaque accessoire peut être conguré (ex.
photocellule activée en fermeture, interface I/O à sortie VOYANT, etc.) ;
ce type de conguration peut être directement effectué sur la carte en
paramétrant le DIP-SWITCH correspondant
Dip switch MODE Dip switch MODE
Dip switch MODE
DART INDEX
INTERFACE I/O
ON
12
DIP1 DIP2
DIP1 = OFF
FONCTIONNEMENT TYPE 1
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = ON
FONCTIONNEMENT TYPE 2
DIP2 = OFF
ON
12
DIP1 DIP2
DIP1 = OFF
FONCTIONNEMENT TYPE 3
DIP2 = ON
ON
12
DIP1 DIP2
DIP1 = ON
FONCTIONNEMENT TYPE 4
DIP2 = ON
Le type de fonctionnement varie selon l’accessoire.
TABLEAU FONCTIONNEMENT (MODE) DES ACCESSOIRES
FONCT.
TYPE 1
FONCT.
TYPE 2
FONCT.
TYPE 3
FONCT.
TYPE 4
PHOTOCELLULE
RX
EN
FERMETURE
EN
OUVERTURE
EN
OVERT. +
FERMERT.
EN STOP
SÉLECTEUR [AUTO-PP]
[PED]
[OUVERTURE]
[FERMETURE]
[AUTO-PP]
[STOP]
-
Interface I/O In =
[AUTO-PP]
[PED]
In =
[OUVERTURE]
[FERMETURE]
In =
[AUTO-PP]
[STOP]
In =
[AUTO-PP]
[PED]
Out = AUX Out = AUX Out =
VOYANT
Out =
VOYANT
CLIGNOTANT Déni par
la centrale
---
ATTENTION! Pour l’utilise et conguration avec App Comunello
One laisser tous les dipswitch MODE en position OFF
PHOTOCELLULE
DART
PHOTOCELLULE RX de TYPE 1 «EN FERMETURE»:
En cas d’interception de la photocellule en fermeture, le mouvement est
inversé et le portail se rouvre entièrement. L’interception en ouverture reste
sans effet.
PHOTOCELLULE RX de TYPE 2 «EN OUVERTURE»:
Si la photocellule est interceptée en ouverture, elle déclenche l’arrêt du
portail, et le mouvement d’ouverture ne reprend qu’après libération du
faisceau. La photocellule n’intervient pas en fermeture.
PHOTOCELLULE RX de TYPE 3 «EN OUVERTURE+FERMETURE»:
Si la photocellule est interceptée en ouverture, elle déclenche l’arrêt
du portail, et le mouvement d’ouverture ne reprend qu’après libération
du faisceau. En cas d’interception de la photocellule en fermeture, le
mouvement est inversé et le portail se rouvre entièrement.
PHOTOCELLULE RX de TYPE 4 «EN STOP»:
Si la photocellule est interceptée en ouverture ou en fermeture, elle
