déclenche l’arrêt dénitif du portail (y compris si la fermeture automatique
est activée). Une nouvelle commande est nécessaire pour rétablir le
fonctionnement de l’automatisme.

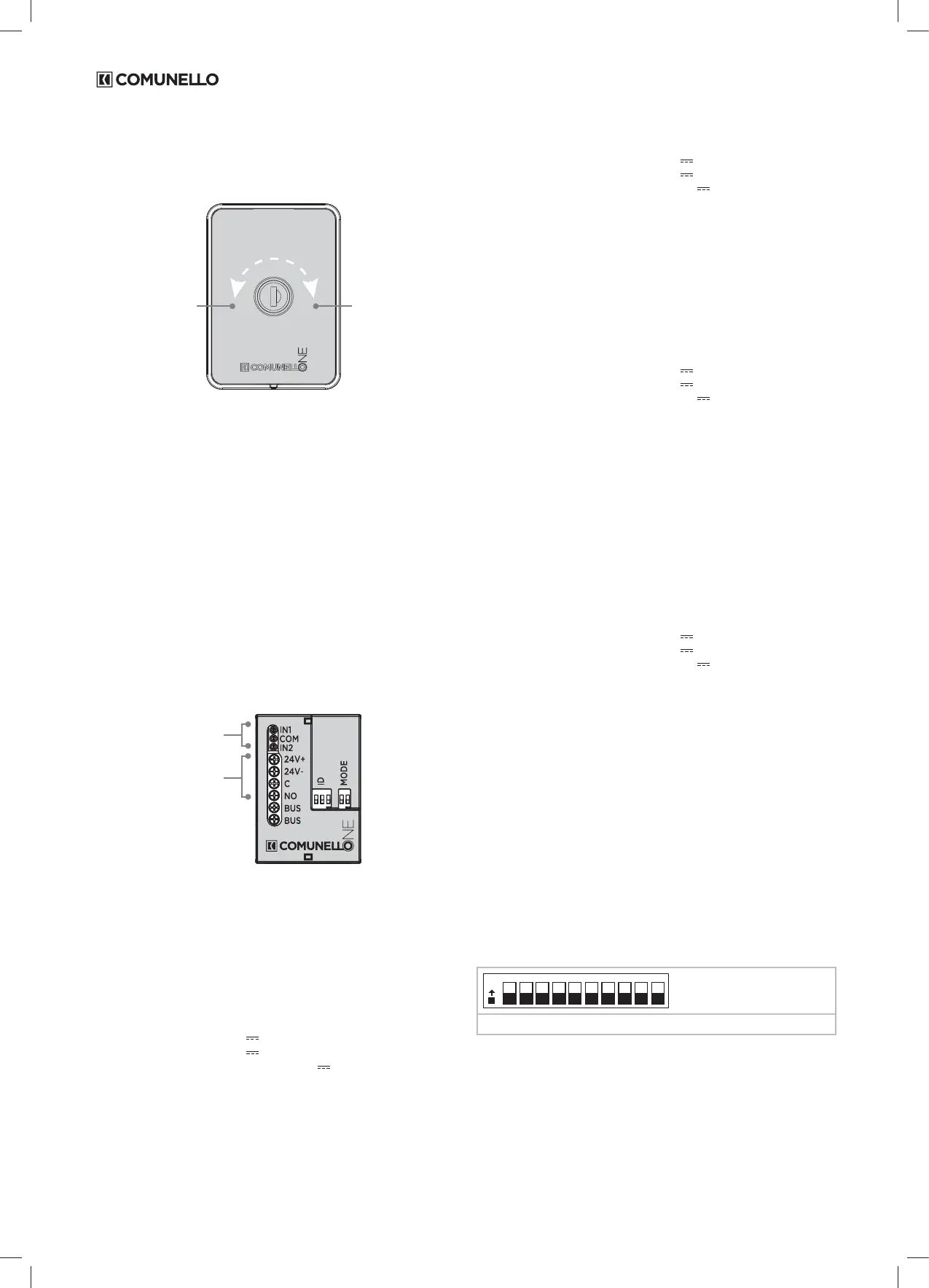

SÉLECTEUR
INDEX
CH1CH2
SÉLECTEUR de TYPE 1 [AUTO-PP]\[PED]:
L’actionnement du sélecteur sur la voie CH1 (clé tournée vers la droite)
actionne la commande AUTO-PP (ouverture-fermeture), tandis que
l’actionnement de la voie CH2 (clé tournée vers la gauche) actionne la
commande PED (ouverture piétons).
SÉLECTEUR de TYPE 2 [OUVERTURE]\[FERMETURE]:
L’actionnement du sélecteur sur la voie CH1 (clé tournée vers la droite)
actionne la commande OUVERTURE (ouverture seule), tandis que
l’actionnement de la voie CH2 (clé tournée vers la gauche) actionne la
commande FERMETURE (fermeture seule).
SÉLECTEUR de TYPE 3 [AUTO-PP]\[STOP]:
L’actionnement du sélecteur sur la voie CH1 (clé tournée vers la droite)
actionne la commande AUTO-PP (ouverture-fermeture), tandis que
l’actionnement de la voie CH2 (clé tournée vers la gauche) actionne la
commande STOP (commande d’arrêt de l’automatisme). Après un STOP,
une nouvelle commande sera nécessaire pour rétablir le fonctionnement
de l’automatisme.
INTERFACE I/O
INTERFACE I/O
IN
OUT
INTERFACE I/O de Type 1 In=[AUTO-PP]\[PED] Out=AUX:
Entrée
Les entrées IN1-COM ou IN2-COM permettent d’activer les commandes suivantes:
IN1-COM: (entrée opto-isolée NO) Actionne la commande
AUTO-PP (ouverture-fermeture)
IN2-COM: (entrée opto-isolée NO) Actionne la commande PED
(ouverture piétons)
Sortie
Deux sorties congurées comme AUX sont disponibles (activables simultanément
sur chaque radiocommande codiée comme AUX - monostable 3” ON):
24V+ Sortie + 24V
(20mA max)
24V- Sortie - 24V
NO: Sortie contact sec N.O. (24V 1A max)
C: Sortie contact sec (commune)
INTERFACE I/O de Type 2 In=[OUVERTURE]\[FERMETURE] Out=AUX:
Entrée
IN1-COM: (entrée opto-isolée NO) Actionne la commande
OUVERTURE (ouverture seule)
IN2-COM: (entrée opto-isolée NO) Actionne la commande
FERMETURE (fermeture seule)
Sortie
Deux sorties congurées comme AUX sont disponibles (activables simultanément
sur chaque radiocommande codiée comme AUX - monostable 3” ON)
24V+ Sortie + pour voyant 24V
(20mA max)
24V- Sortie - pour voyant 24V
NO: Sortie contact sec N.O. (24V
1A max)
C: Sortie contact sec (commune)
INTERFACE I/O de TYPE 3 In=[AUTP-PP]\[STOP] Out=VOYANT:
Entrée
Les entrées IN1-COM ou IN2-COM permettent d’activer les commandes suivantes:
IN1-COM: (entrée opto-isolée NO) Actionne la commande
AUTO-PP (ouverture-fermeture)
IN2-COM: (entrée opto-isolée NO) Actionne la commande
STOP (arrêt automatisme)
Sortie
Deux sorties congurées comme VOYANT sont disponibles et s’activent
simultanément pour signaler l’état de l’automatisme:
24V+ Sortie + pour voyant 24V
(20mA max)
24V- Sortie - pour voyant 24V
NO: Sortie contact sec N.O. (24V 1A max)
C: Sortie contact sec (commune)
Sortie clignotant = portail en mouvement
Sortie activée (ON) = portail ouvert
Sortie désactivée (OFF) = portail fermé
INTERFACE I/O de TYPE 4 In=[AUTP-PP]\[PED] Out=VOYANT:
Entrée
Les entrées IN1-COM ou IN2-COM permettent d’activer les commandes suivantes:
IN1-COM: (entrée opto-isolée NO) Actionne la commande
AUTO-PP (ouverture-fermeture)
IN2-COM: (entrée opto-isolée NO) Actionne la commande
PED (ouverture piétons)
Sortie
Deux sorties congurées comme VOYANT sont disponibles et s’activent
simultanément pour signaler l’état de l’automatisme:
24V+ Sortie + pour voyant 24V (20mA max)
24V- Sortie - pour voyant 24V
NO: Sortie contact sec N.O. (24V
1A max)
C: Sortie contact sec (commune)
Sortie clignotant = portail en mouvement
Sortie activée (ON) = portail ouvert
Sortie désactivée (OFF) = portail fermé
CLIGNOTANT:
Le fonctionnement de tous les clignotants est déni par la centrale de
contrôle en fonction des congurations des paramètres congurables.
CARACTÉRISTIQUES DE FONCTIONNEMENT (PARAMÈTRES)
FONCTIONNEMENT AUTOMATIQUE:
L’utilisation, tant de la radiocommande que des accessoires de commande
reliés au BUS en AUTO-PP pour l’actionnement du portail aboutit au
fonctionnement suivant:
la première impulsion commande l’ouverture jusqu’à la n de la course
programmée ou jusqu’à l’atteinte du n de course d’ouverture, la seconde
impulsion commande la fermeture du portail; en cas d’impulsion transmise
avant la n de la course ou avant l’atteinte de l’un des deux ns de course,
l’unité centrale inverse le mouvement en phase d’ouverture comme de
fermeture.
O
N
1 2 3 4 5 6 7 8 9 10
DIP 1 OFF = Fonctionnement automatique
ATTENTION! Après toute modication des dip-switch, appuyer
sur la touche RESET de l’unité centrale pour activer la nouvelle
conguration.
FONCTIONNEMENT PAS À PAS:
L’utilisation, tant de la radiocommande que des accessoires de commande
reliés au BUS en AUTO-PP pour l’actionnement du portail aboutit au
fonctionnement suivant: la première impulsion commande l’ouverture
jusqu’à la n de la course programmée ou jusqu’à l’atteinte du n de course
en ouverture, la seconde impulsion commande la fermeture du portail; en
