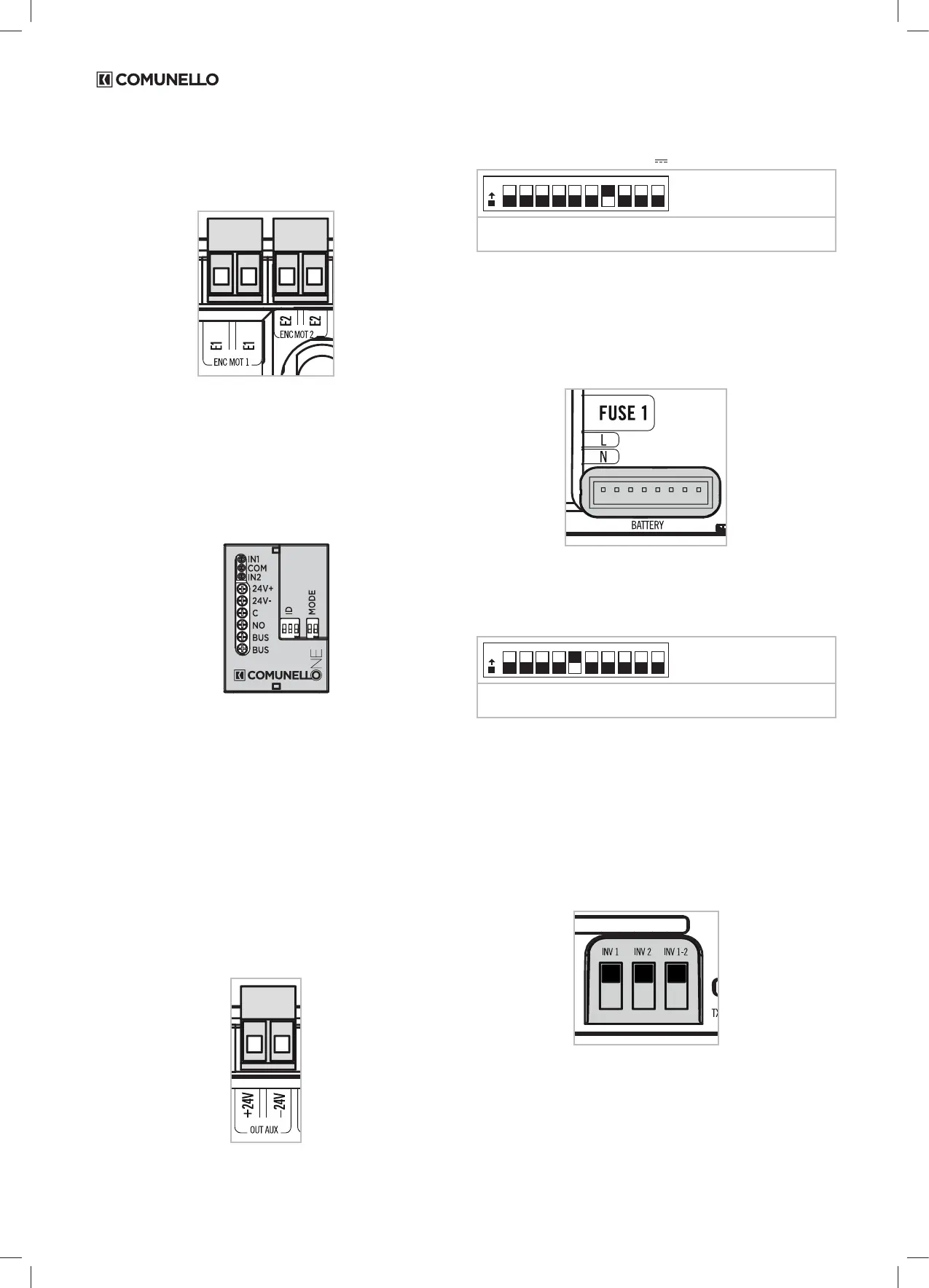

ENTRÉE CODEUR MOTEUR 1 ET MOTEUR 2:
L’unité centrale prévoit le raccordement d’un codeur pour chaque moteur.
Les codeurs permettent la détection des obstacles par l’unité centrale et
renforce la précision des manœuvres.
ATTENTION! L’unité centrale permet d’utiliser uniquement les codeurs à
deux ls non polarisés des motoréducteurs de la gamme ONE.
Bornes d’entrée pour le raccordement des codeurs à deux ls non
polarisés.
ATTENTION! Respecter le raccordement des codeurs par rapport aux
moteurs.
VOYANT:
L’unité centrale permet le raccordement d’un voyant 24Vcc pour l’afchage
de l’état de l’automatisme via les accessoires reliés au BUS en fonction
VOYANT (ex. interface IO congurée en VOYANT – par. CONFIGURATION
DU FONCTIONNEMENT DES ACCESSOIRES).
24V+ Sortie + pour voyant 24VDC (20mA max)
24V- Sortie - pour voyant 24VDC
NO: Sortie contact sec N.O. 24VDC 1A max
C: Sortie contact sec (commune)
Sortie clignotant = portail en mouvement
Sortie activée (ON = portail ouvert
Sortie désactivée (OFF) = portail fermé
SORTIE SERVICE AUXILIAIRE (OUT AUX) ÉLECTROSERRURE –
CLIGNOTANT
L’unité centrale dispose d’une sortie dédiée permettant de piloter
alternativement des électroserrures à 24V 12W impulsifs ou des clignotants
à 24V 5W continus. Si la sortie est programmée comme COMMANDE
ÉLECTROSERRURE, la commande est activée à chaque mouvement
d’ouverture initial durant env. 3sec. Si la sortie est programmée comme
CLIGNOTANT AUXILIAIRE, elle est pilotée comme un clignotant normal par
l’unité centrale.
Bornes de sortie pour le raccordement alternatif du service auxiliaire
programmable comme:
COMMANDE ÉLECTROSERRURE
CLIGNOTANT AUXILIAIRE
ATTENTION! Charge maximum 24
V 5W (continus), 12W impulsifs
O
N
1 2 3 4 5 6 7 8 9 10
DIP 7 ON = Clignotant auxiliaire
DIP 7 OFF = Commande électroserrure
ATTENTION! Après toute modication des dip-switch, appuyer sur la
touche RESET de l’unité centrale pour activer la nouvelle conguration.
BATTERIE TAMPON
L’unité centrale permet le raccordement d’un kit de batteries tampon (réf.
AC51), permettant d’exécuter des manœuvres complètes à petite vitesse
en mode de secours.
Entrée pour le raccordement du kit de batteries tampon.
ATTENTION! Utiliser exclusivement le kit de batteries tampon ONE (réf.
AC51)
CONTRÔLE DES MOTEURS
FONCTIONNEMENT 1 ou 2 MOTEURS:
L’unité centrale permet de sélectionner le fonctionnement à 1 ou 2 moteurs:
O
N
1 2 3 4 5 6 7 8 9 10
DIP 5 ON = Fonctionnement à 1 moteur
DIP 5 OFF = Fonctionnement à 2 moteurs
ATTENTION! Après toute modication des dip-switch, appuyer sur la
touche RESET de l’unité centrale pour activer la nouvelle conguration.
ATTENTION! Le fonctionnement à 1 moteur (moteur simple) prévoit le
raccordement du moteur sur la borne MOT 1.
MODIFICATION DU SENS DE ROTATION DU MOTEUR ET PRIORITÉ
DE DÉMARRAGE
L’unité centrale est équipée de trois slide-switch permettant de congurer
ou de modier le sens de rotation des moteurs 1 et 2 et, éventuellement,
d’inverser la priorité de démarrage entre le Moteur 1 et le Moteur 2.
ATTENTION! Le Moteur 1 démarre en premier en cas d’automatisme à
deux moteurs (ex. double battant).
Sélecteurs (slide) pour la gestion du sens de la marche des moteurs.
INV1 Inversion rotation moteur 1
INV2 Inversion rotation moteur 2
INV1-2 Inversion Moteur 1 avec le Moteur 2 (priorité d’ouverture)
ATTENTION! Après toute modication des slide-switch, appuyer
sur la touche RESET de l’unité centrale pour activer la nouvelle
conguration.
