66
COMUNELLO ®Copyright 2019 - All rights reserved
O
N
1 2 3 4 5 6 7 8 9 10

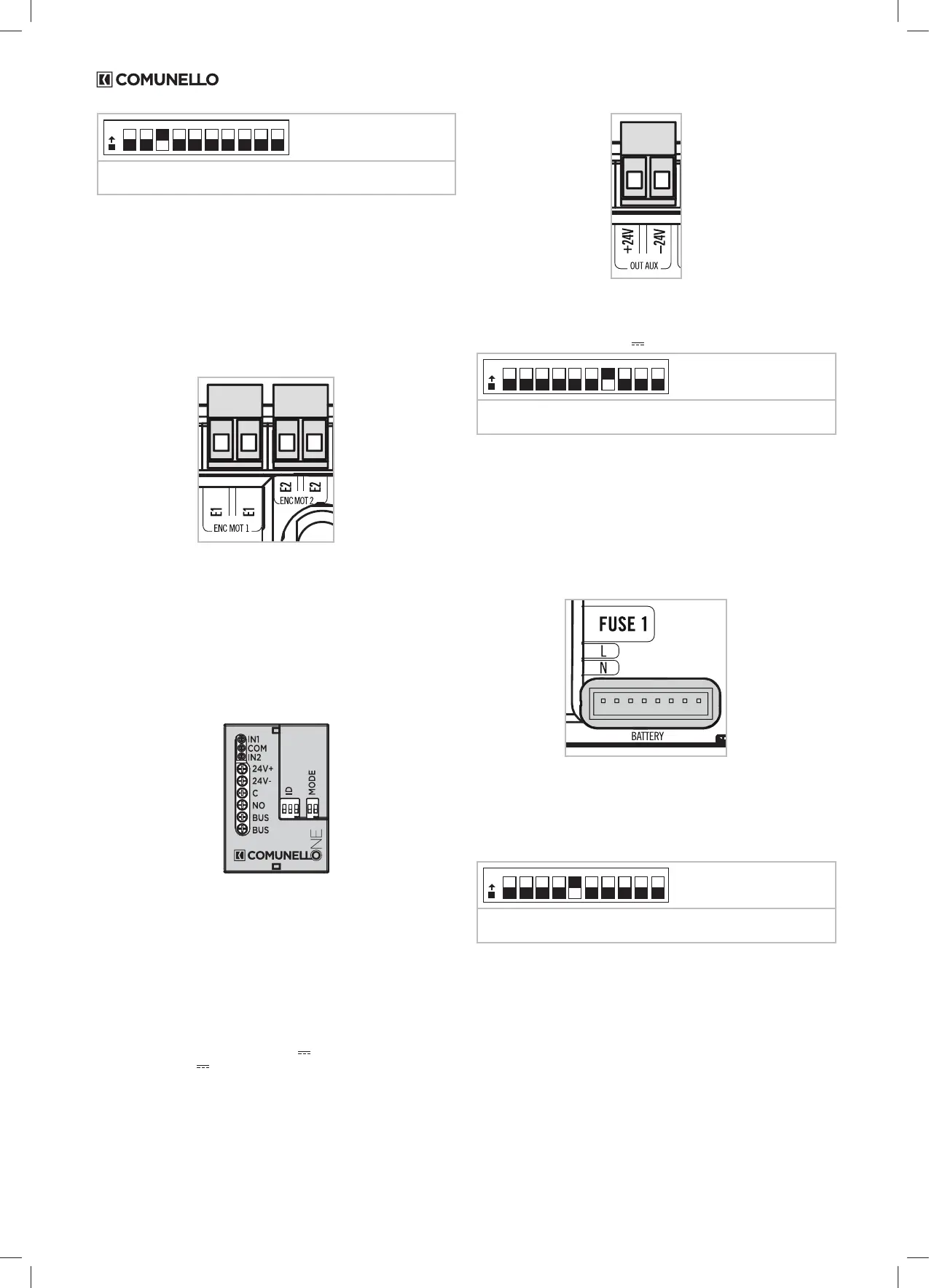

DIP 3 ON = Ralentización después del 60 % de la carrera máxima
DIP 3 OFF = Ralentización después del 80 % de la carrera máxima
ATENCIÓN: si se realiza una modicación en los dip-switches,
habrá que presionar el pulsador RESET en el cuadro de control
para activar la nueva conguración.
ENCODER MOTOR 1 Y MOTOR 2
El cuadro de control permite la conexión de un Encoder para cada motor. El
uso de los Encoder ayuda al cuadro de control en la función de Detección
Obstáculo y garantiza una mayor precisión durante la ejecución de los
movimientos.
ATENCIÓN: el cuadro de control permite el uso exclusivo de Encoder de
dos hilos polarizados presentes en los motorreductores de la línea ONE.
Bornes de entrada para la conexión de los encoder de dos hilos no
polarizados.
ATENCIÓN: respete la conexión de los encoder con respecto a los
motores.
LUZ TESTIGO:
El cuadro de control permite la conexión de una lámpara de 24 Vcc para la
visualización del estado del automatismo mediante accesorios conectados
al BUS con función LUZ TESTIGO (por ej. Interface I/O con función LUZ
TESTIGO congurada – apdo. CONFIGURACIÓN DEL FUNCIONAMIENTO
DE LOS ACCESORIOS).
24V+ Salida + para luz testigo 24VDC (20mA máx)
24V- Salida - para luz testigo 24VDC
NO: Salida contacto húmedo N.A. 24VDC 1A máx
C: Salida contacto húmedo (Común)
Salida luz intermitente = cerramiento moviéndose
Salida activa (ON) = cerramiento abierto
Salida desactivada (OFF) = cerramiento cerrado
SALIDA SERVICIO AUXILIAR (OUT AUX) ELECTROCERRADURA –
LUZ INTERMITENTE
El cuadro de control incorpora una salida dedicada para gobernar (como
alternativa) las electrocerraduras de 24V
12W impulsivos o luces
intermitentes de 24V 5W continuos. Si la salida está programada como
MANDO ELECTROCERRADURA, el mando se activa durante 3 segundos
cada vez que comienza un movimiento de apertura. Si la salida está
programada como LUZ INTERMITENTE AUXILIAR, será gobernada por el
cuadro de control como una luz intermitente normal.
Bornes de salida para la conexión del servicio
auxiliar, programable como alternativa de la siguiente manera:
MANDO ELECTROCERRADURA
LUZ INTERMITENTE AUXILIAR
ATENCIÓN: carga máxima 24
V 5W (continuos), 12W impulsivos
O
N
1 2 3 4 5 6 7 8 9 10
DIP 7 ON = Luz intermitente Auxiliar
DIP 7 OFF = Mando Electrocerradura
ATENCIÓN: si se realiza una modicación en los dip-switches,
habrá que presionar el pulsador RESET en el cuadro de control
para activar la nueva conguración.
BATERÍA COMPENSADORA
El cuadro de control permite conectar un kit de baterías compensadoras
(cód. AC51) que permitirá realizar en modo de emergencia algunos
movimientos completos a velocidad lenta..
Entrada para la conexión del kit de baterías compensadoras.
ATENCIÓN: utilice solo kits de baterías compensadoras ONE (cód. AC51)
CONTROL DE LOS MOTORES
FUNCIONAMIENTO 1 o 2 MOTORES
El cuadro de control permite seleccionar la función de funcionamiento con
1 o 2 motores:
O
N
1 2 3 4 5 6 7 8 9 10
DIP 5 ON = Funcionamiento con 1 Motor
DIP 5 OFF = Funcionamiento con 2 Motores
ATENCIÓN: si se realiza una modicación en los dip-switches,
habrá que presionar el pulsador RESET en el cuadro de control
para activar la nueva conguración.
ATENCIÓN: el funcionamiento con 1 Motor (un motor) prevé la conexión
del único motor en el borne MOT 1.
MODIFICACIÓN DE LOS SENTIDOS DE ROTACIÓN DE LOS
MOTORES Y PRIORIDAD DE ARRANQUE
El cuadro de control incorpora tres slide-switches que permiten congurar
o modicar los sentidos de rotación de los motores (Motor 1 y Motor 2)
y, de ser necesario, invertir la prioridad de arranque entre el Motor 1 y el
Motor 2.
ATENCIÓN: el Motor 1 es el motor que arranca primero en los
automatismos de dos motores (ej. puertas de dos batientes).
