68
COMUNELLO ®Copyright 2019 - All rights reserved
(detección de los accesorios conectados al BUS), posteriormente el LED
queda encendido con luz ja y los motores comienzan el movimiento. El
Motor 2 realizará el cierre hasta llegar al nal de carrera o tope, posteriormente
el movimiento será repetido por el Motor 1.
El cuadro de control completa la fase de Autoaprendizaje ejecutando una
apertura y un cierre completo (el LED AUTOSET se apagará).
En el mismo ciclo de autoaprendizaje se congura automáticamente la fase
de ralentización

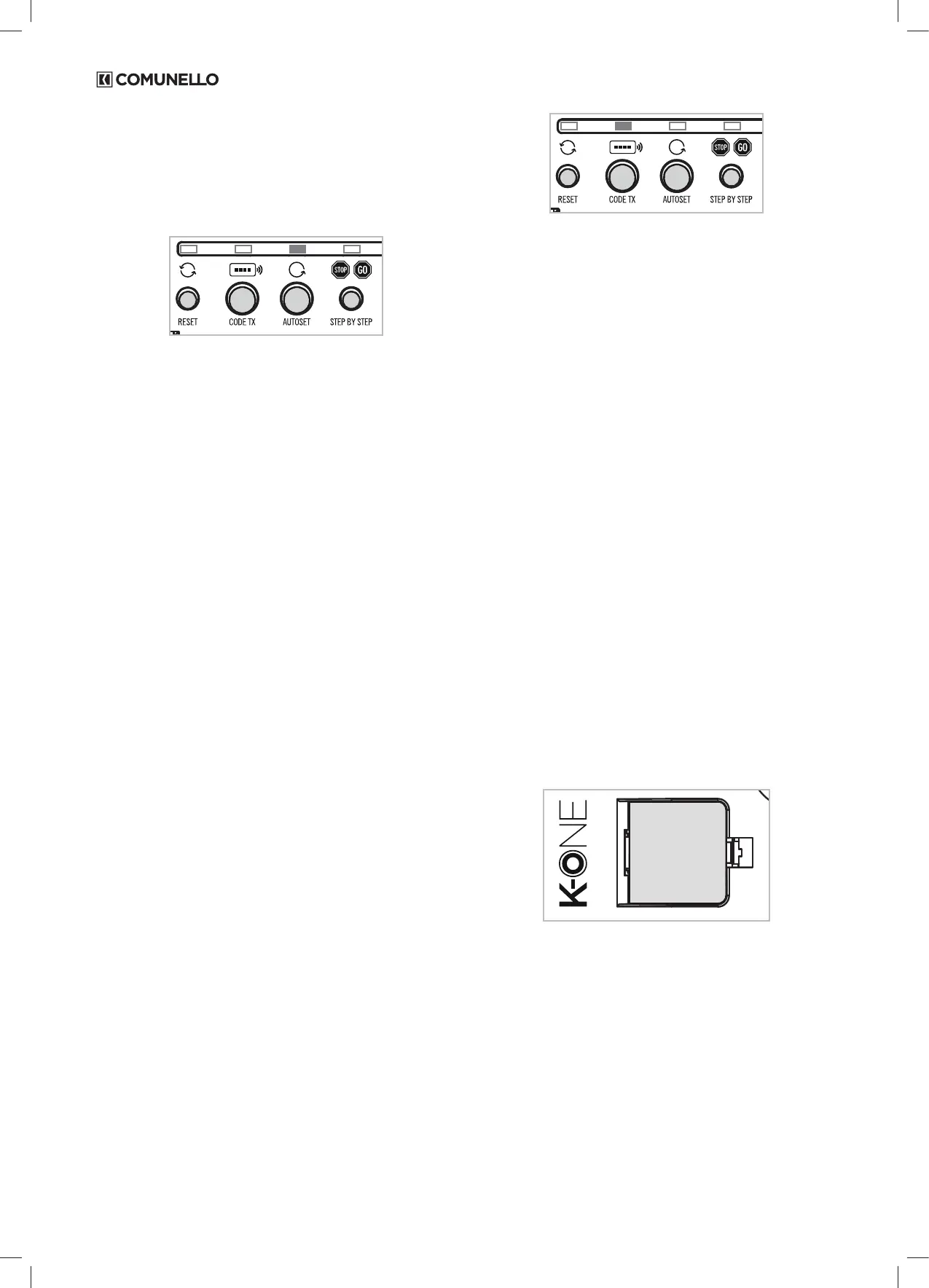

Pulsadores de Programación
AUTOSET Programación Carrera Máxima
ATENCIÓN: se recomienda comprobar los sentidos de rotación de los
motores (Motor 1 y Motor 2) y la prioridad de apertura (cuál es el motor
que debe arrancar primero) antes de realizar el autoaprendizaje de la
carrera máxima. También se recomienda empezar el movimiento de
autoaprendizaje con el cerramiento semiabierto.
ATENCIÓN: antes de comenzar el movimiento de los motores para la
adquisición de la carrera máxima, el cuadro de control siempre realiza una
detección de los accesorios presentes en la línea digital del BUS. Esta
operación puede provocar retardos antes de que los motores se muevan
efectivamente.
ATENCIÓN: para comprobar la programación correcta de la carrera
también se puede utilizar el pulsador STEP BY STEP como mando AUTO-
PP (abrir-cerrar).
ATENCIÓN: durante el autoaprendizaje de la carrera máxima, compruebe
que la hoja de movimiento del cerramiento esté libre.
PROGRAMACIÓN DE LOS RADIOMANDOS
El cuadro de control permite memorizar radiomandos con códigos
diferentes entre sí, tipo jo o rolling code.
Programación:
La programación (y memorización) del código de transmisión se ejecuta
presionando el pulsador CODE TX y comprobando el estado del LED
correspondiente (situado arriba del pulsador CODE TX) con la siguiente
asociación:
1. Una presión del pulsador CODE TX (presione el pulsador 1 vez): el
LED correspondiente destella una vez (1010). Enviando el código desde
un pulsador del transmisor, si el código es válido, se memorizará con la
función AUTO-PP (abrir-cerrar).
2. Dos presiones del pulsador CODE TX (presione el pulsador 2 vez): el
LED correspondiente destella dos veces (110110). Enviando el código
desde un pulsador del transmisor, si el código es válido, se memorizará
con la función PED (peatonal).
3. Tres presiones del pulsador CODE TX (presione el pulsador 3 vez): el
LED correspondiente destella tres veces (11101110). Enviando el código
desde un pulsador del transmisor, si el código es válido, se memorizará
con la función AUX (2° canal auxiliar).
Cancelación:
Los códigos radio memorizados se cancelan presionando el pulsador
CODE TX y comprobando el estado del LED correspondiente (situado
arriba del pulsador CODE TX) con la siguiente asociación:
1. Cuatro presiones del pulsador CODE TX (presione el pulsador 4 vez): el
LED correspondiente se enciende con luz ja. Para conrmar la cancelación,
presione de nuevo el pulsador CODE TX (el LED correspondiente comienza
a destellar) y manténgalo presionado hasta que el LED deje de destellar,
conrmando la cancelación de todos los códigos presentes..
Pulsadores de Programación
CODE TX Programación Radiomandos
DETECCIÓN DE LOS ACCESORIOS (LÍNEA BUS)
El cuadro de control detecta automáticamente todos los accesorios
ONE cableados en la línea BUS, comprobando el tipo de accesorio, su
número de identicación ID y el funcionamiento congurado (MODE).
Asegúrese de utilizar accesorios con ID diferente por cada tipo (apdo.
DIRECCIONAMIENTO DE LOS ACCESORIOS). Los accesorios presentes
en el BUS también son detectados:
1 Antes del movimiento de autoaprendizaje de la carrera máxima
(AUTOSET). En esta etapa se detectan los accesorios presentes y se
memoriza la conguración del sistema (ej. nueva instalación).
2 Cada vez que se presiona el pulsador RESET. En esta etapa se
leen nuevamente los accesorios presentes pero no se modica la
conguración original del sistema (accesorios memorizados).
ATENCIÓN: la detección de los accesorios es una operación automática
que puede provocar un retardo en el procedimiento de conguración del
sistema y es proporcional a la cantidad de accesorios presentes..
ATENCIÓN: asegúrese de haber congurado ID y MODE (tipo de
funcionamiento) en cada accesorio instalado, antes de conectarlo a la línea
digital BUS.
¡IMPORTANTE! si se desea congurar el sistema con el acceso
mediante la aplicación COMUNELLO ONE (se necesita una tableta
wi y un dispositivo de acceso K-ONE - cód. ONE KEY), deje los
dip-switches MODE de todos los accesorios conectados al BUS
congurados en OFF (funcionamiento TIPO 1).
REGULACIONES DESDE LA APP COMUNELLO ONE
El cuadro de control incorpora un acceso avanzado adicional para la
conguración del sistema. Utilizando el accesorio (opcional) K-ONE (cód.
ONE KEY) es posible conectarse al cuadro de control mediante radio WiFi
y congurarlo completamente de manera sencilla y guiada mediante el uso
de la aplicación COMUNELLO ONE que se descarga de las tiendas en
línea. Para utilizar la app COMUNELLO ONE se necesita un dispositivo wi
(tableta o smartphone) Android o iOS.
Conector para módulo K-ONE
La conguración mediante la app COMUNELLO ONE permite congurar
y regular de manera fácil y rápida todos los parámetros del sistema,
comprobar su funcionamiento, gestionar la lista de los radiomandos
memorizados, copiar la conguración en otro sistema equivalente y
planicar el mantenimiento.
REGULACIONES ADICIONALES DESDE LA APP:
Comprobación guiada de los sentidos de rotación de los motores y
modicación.
Mandos
Conguración del Tiempo de Pausa (Cierre Automático) (0”..4 min)
Activación de Cerrar Siempre.
Fuerza/Velocidad
