7. Éléments de commande et branchements

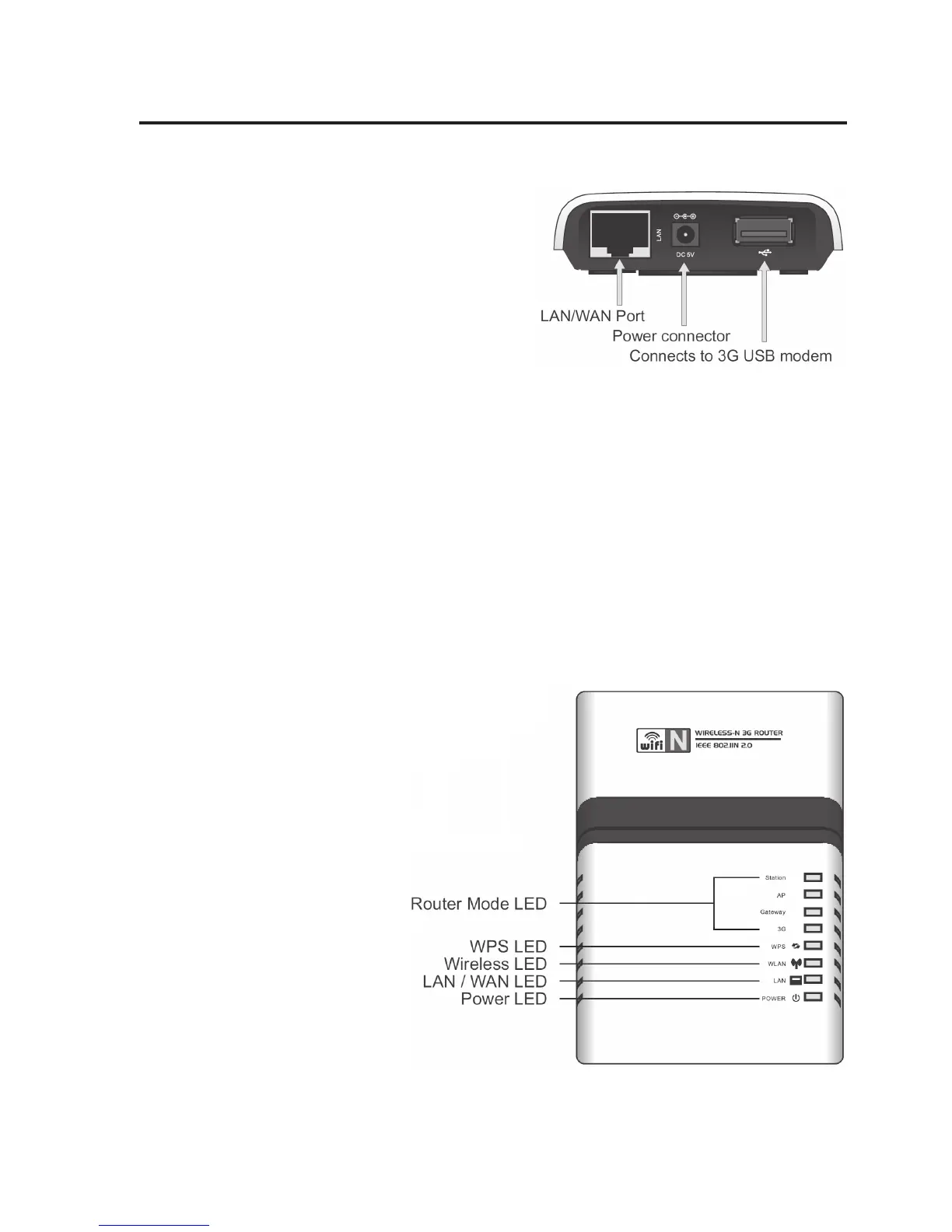

a) Branchements sur le routeur
Port LAN/WAN En fonction du mode de
fonctionnement, le routeur
est relié à l’appareil corres-
pondant (modem DSL, PC,
etc.) à l’aide d’un câble ré-
seau 1:1.
Power Connector Assure l’alimentation élec-
trique. Il faut ici raccorder le
bloc d’alimentation fourni.
Port USB C’est ici que se branche le modem USB UMTS en mode de fonctionne-
ment « 3G Wireless ».
b) DEL sur le routeur
DEL « Router Mode » La DEL correspondante indique le mode de fonctionnement actif.
DEL « WPS » Cette DEL clignote rapidement lorsque WPS est activé.
DEL « Wireless » La DEL est allumée lorsque la réception WiFi est active et elle clignote
durant la transmission de données.
DEL « LAN / WAN » La LED est allumée en continu
lorsqu’un appareil est relié au
routeur à l’aide d’un câble ré-
seau ; elle clignote durant la
transmission de données.
DEL « Power » La DEL est allumée dès que le
routeur est alimenté par le bloc
d’alimentation.
