Control Techniques Unidrive M100

20 Schritt-für-Schritt-Anleitung Unidrive M100/M101/M200/M201/M300
Ausgabenummer: 1

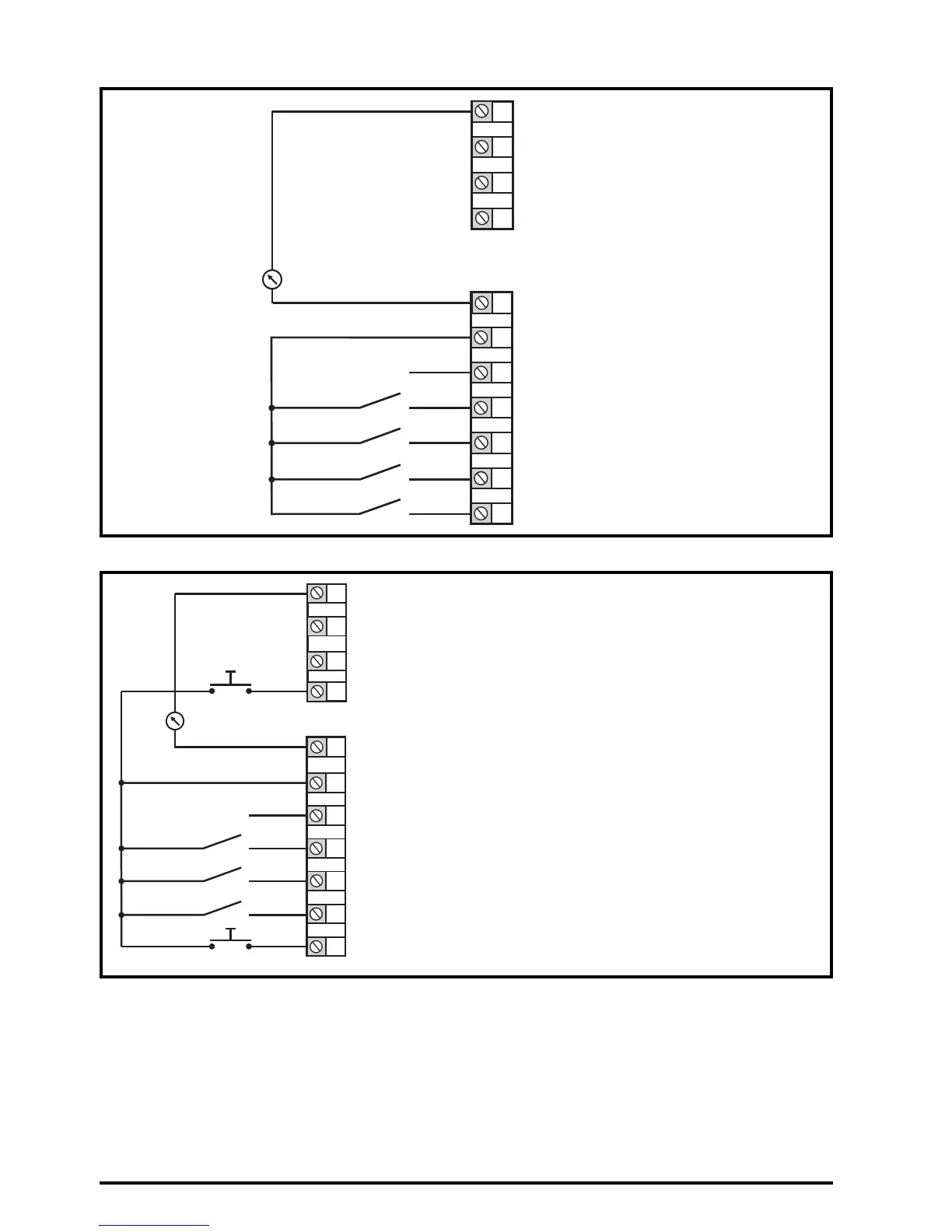

SCHRITT 5: Kabel und Sicherungen oder Sicherungsautomaten
auswählen
* Diese Sicherungen sind flink.
** Bei UL-Installationen muss der Leistungsschalter unter der Kategoriekontrollnummer DIVQ / DIVQ7 gelistet sein,
Nennspannung 600 VAC mit Kurzschlussfestigkeit > 10 kA. In anderen Ländern werden Leistungsschalter gemäß
EN IEC 60947-2 mit einem Kurzschlussausschaltvermögen > 10 kA empfohlen.
Die Nennspannung der Sicherungen und Sicherungsautomaten muss mindestens so hoch sein wie die
maximale Versorgungsspannung des Systems. Sicherungen: Der Netzanschluss des Umrichters
muss mit einem geeigneten Überlastschutz installiert werden. Bei Nichtbeachtung dieser Vorgabe
besteht die Gefahr eines Brandes.
Leitungsquerschnitt der Erdverbindung: Entweder 10 mm
2
oder zwei Kabel mit dem gleichen
Leitungsquerschnitt des Netzanschlusses.
Gerätetyp
Eingangs-
phasen
Sicherungen
Bemessungs-
daten
Sicherungs-
automat**
Kabel
IEC-
Klasse gG
UL-Klasse
CC J
oder T*
IEC60364-5-52
mm
2
UL 508C
AWG
A A Eingang Ausgang Eingang Ausgang
01100017 1 10 15 15 1 1 16 16
01100024 1 16 15 15 1,5 1 14 16
02100042 1 20 20 15 2,5 1 12 16
02100056 1 25 25 15 4 1 10 16
01200017 1 6 6 15 1 1 16 16
01200024 1 6 6 15 1 1 16 16
01200033 1 10 15 15 1 1 16 16
01200042 1 16 15 15 1 1 16 16
02200024 1 / 3 6/6 6/6 15 1 1 16 16
02200033 1 / 3 10/10 10/10 15 1 1 16 16
02200042 1 / 3 16/10 15/10 15 1 1 16 16
02200056 1 / 3 20/16 20/15 15 2,5/1,5 1 12/14 16
02200075 1 / 3 20/16 20/15 15 2,5 1 12 16
03200100 1 / 3 25/20 25/20 25/20 4 1,5 10/12 14
04200133 1 / 3 25/20 25/20 25/20 4/2,5 2,5 10 12
04200176 3 25 25 25 4 2,5 10 12
02400013 3 6 6 15 1 1 16 16
02400018 3 6 6 15 1 1 16 16
02400023 3 6 6 15 1 1 16 16
02400032 3 6 6 15 1 1 16 16
02400041 3 10 6 15 1 1 16 16
03400056 3 10 15 15 1 1 14 16
03400073 3 16 15 15 1,5 1 12 16
03400094 3 16 15 25 2,5 1,5 12 14
04400135 3 20 20 20 2,5 2,5 10 12
04400170 3 25 25 25 4 2,5 10 12
Das Produkt besitzt eine UL-Zulassung für den Einsatz in einem Stromkreis bis max. 100 kA
Netzkurzschlussstrom bei Verwendung entsprechender Sicherungen.
IEC-Kabelquerschnitte beziehen sich auf einen Kupferleiter, PVC-Isolierung, Installationsmethode B2
und eine Umgebungstemperatur von 40 °C. UL-Kabelquerschnitte beziehen sich auf einen Kupferleiter
mit Isolierung bei 75 °C.
WARNUNG
HINWEIS
HINWEIS
HINWEIS
