Unidrive M100/M101/M200/M201/M300 Guida dettagliata 27
Versione numero: 1
English Français Deutsch Italiano Español

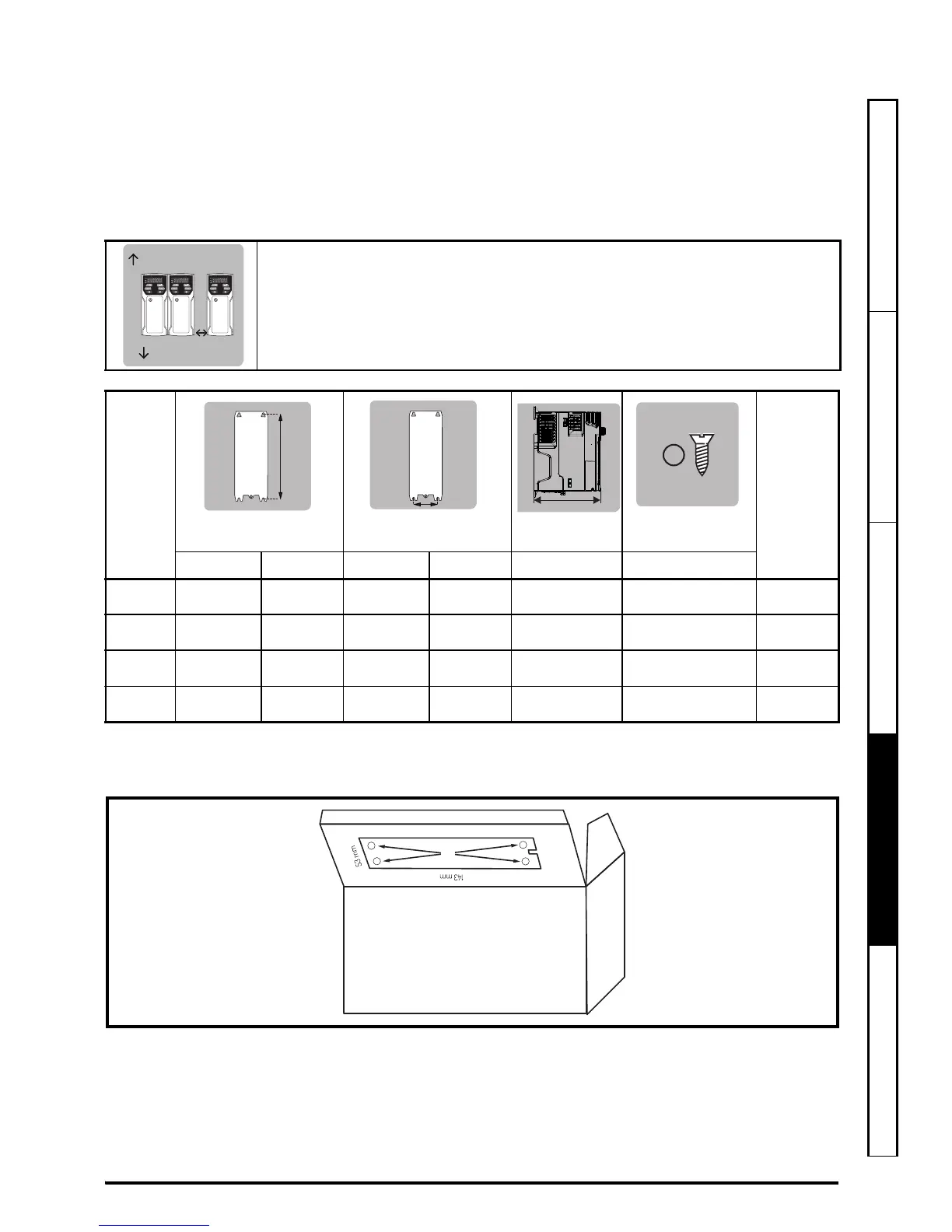

FASE 3: Installare l'azionamento
Range di valori della temperatura ambientale di esercizio:
da -20 °C a 60 °C.
A temperature ambiente >40 °C potrebbe rendersi necessario un declassamento della corrente di uscita.
Fare riferimento alla Guida ai collegamenti elettrici (sezione 5.1). Per gli impianti classificati UL la temperatura
ambiente massima consentita è 50 °C, con il declassamento specificato.
Gli azionamenti possono essere installati a pannello, lasciando uno spazio di 0mm fra di essi. Sopra e sotto
l'azionamento è necessario prevedere uno spazio libero di 100 mm minimo. Fare riferimento alla sezione 3.4 della
Guida ai collegamenti elettrici per informazioni sul declassamento in corrente per distanze libere ridotte.
* Solo sui modelli Unidrive M101 e M201 bisogna aggiungere 11 mm alla profondità totale, in ragione della
presenza del potenziometro per l'impostazione del riferimento della velocità.
Una dima di foratura per il fissaggio a parete è inclusa nell'imballo dell'azionamento (vedi sotto).
FASE 4: Installare la staffa di messa a terra cavi
La staffa di messa a terra cavi facilita la disposizione ordinata dei cavi dopo che sono stati collegati all'azionamento.
Questa staffa serve per bloccare lo schermo dei cavi e quindi facilitare la conformità EMC (vedi Figura 7-1).
Taglia
Peso
HW
D
*
Ø
Montaggio Larghezza Montaggio Larghezza Larghezza Diametro
1 143 mm 160 mm 53 mm 75mm 130mm 5mm 0,75kg
2 194 mm 205 mm 55 mm 75 mm 150 mm 5 mm 1,3 kg
3 215 mm 226 mm 70,7 mm 90 mm 160 mm 5 mm 1,5 kg
4 265 mm 277 mm 86 mm 115mm 175mm 6mm 3,13kg
100 mm
100 mm
0 mm
L'azionamento può essere fissato a una piastra di supporto posteriore mediante viti,
oppure montato su una guida DIN (solo taglie 1 e 2). Se si sceglie di montarlo su una
guida, fissarlo alla piastra di supporto con 2 viti.
+
+
+
+
4
V
I
T
I
M
4
