- Español - Manual de uso HD 700 147
E
L Plataforma
M Pedal desenganche del brazo porta herramientas
N Carro
O Brazo porta herramientas

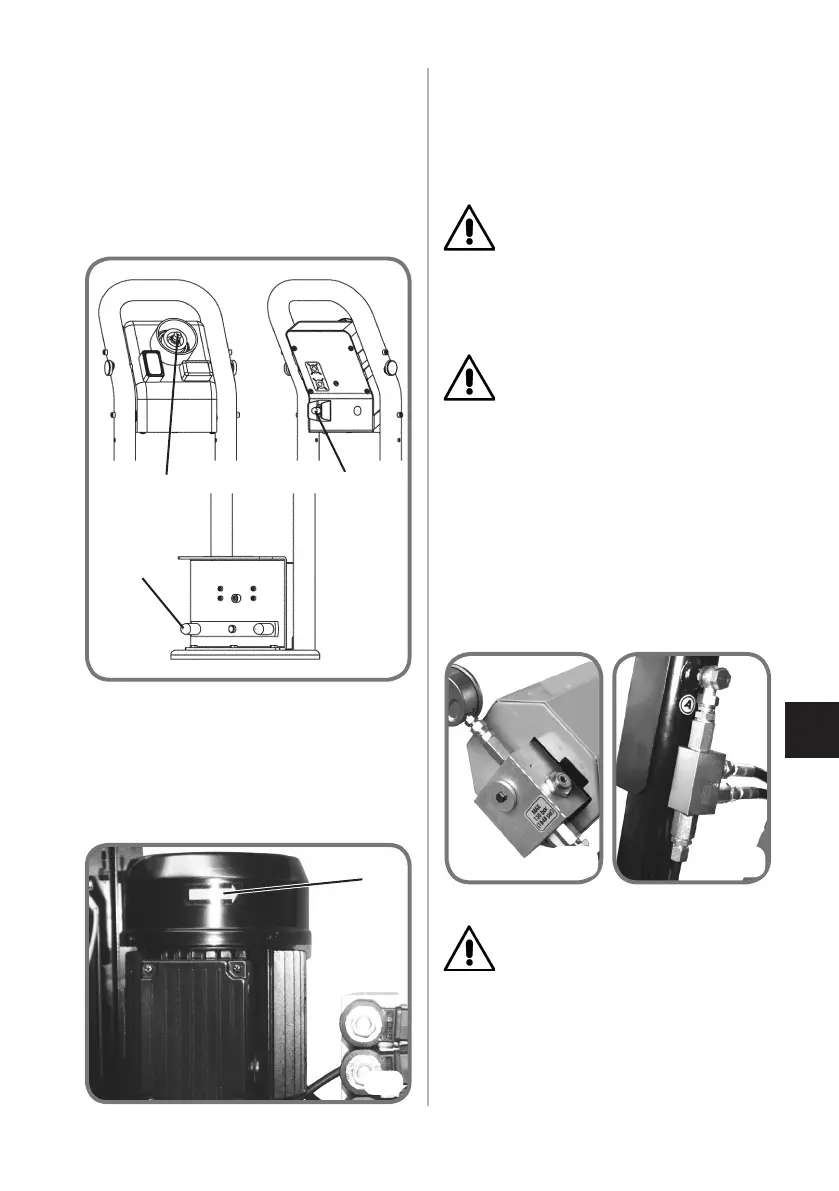

Ver la fig.10
P Manipulador
Q Mando apertura/cierre del autocentrante
R Pedal rotación autocentrante
Poner en marcha la máquina conectando el inte-
rruptor general (A, fig.9) y controlar si el motor de
la centralita hidráulica gira en la dirección indicada
por la flecha (A, fig.11) que se encuentra en la tapa
del motor.
En caso contrario restablecer inmediatamente el
sentido de rotación correcto para no dañar el grupo
de la bomba.
Toda la máquina trabaja con baja tensión (24V), me-
nos la centralita hidráulica y la centralita del motor
para la rotación del autocentrante, que se alimentan
con la tensión de red.
ATENCIÓN
Asegurarse de que todas las partes del circuito
hidráulico estén perfectamente apretadas. Las
pérdidas de aceite bajo presión pueden provocar
graves lesiones.
ATENCIÓN
La máquina está equipada con algunos dispositivos
que garantizan la seguridad del operador.
1) Válvula antirretorno en la línea de apertura
del autocentrante (situada en el interior del racor
giratorio, ver Fig. 12A).
Evita la posible caída de la rueda por rotura acci-
dental del circuito oleodinámico.
2) Válvula antirretorno controlada con doble se-
llado (ver Fig. 12B).
Evita la caída imprevista del brazo porta autocen-
trante en caso de rotura accidental del circuito
oleodinámico.
ATENCIÓN
Para evitar accidentes en el uso de los accesorios
en dotación o bajo pedido, controlar que las partes
mecánicas aplicadas estén montadas correctamen-
te y bien sujetas a las piezas.
Durante el trabajo sujetar con fuerza los accesorios
manuales.
P
Q
R
10
A
11
12A 12B
