RUOTE CON
CERCHIETTO
STALLONATURA E
SMONTAGGIO
RUOTE CON CERCHIETTO A 3 PEZZI
1) Bloccare la ruota sull’autocentrante, come
precedentemente descritto, e assicurarsi che
la stessa sia sgonfia.
2) Portarsi con la colonnetta mobile in
posizione di lavoro C.
3) Abbassare il braccio porta utensili in posizio-
ne di lavoro, fino a che si sarà agganciato con
l’apposito cricchetto.
4) Posizionare il disco stallonatore a filo del
cerchietto, vedi Fig. 34.
5) Ruotare l’autocentrante e contemporanea-
mente fare avanzare il disco stallonatore a brevi
scatti seguendo il profilo del cerchietto, fino al
completo distacco del primo tallone.
N.B.: durante l’operazione lubrificare.
ATTENZIONE:
Nel caso di ruote con camera d’aria è
necessario operare con estrema cautela
interrompendo l’avanzamento del disco
stallonatore immediatamente dopo il
distacco del tallone per evitare possibili
danni a valvola e camera d’aria.
6) Ripetere l’operazione facendo però avanzare
il disco stallonatore contro il cerchietto (vedi
fig. 35) fino a liberare l’anello di bloccaggio che
verrà poi estratto con l’apposita leva per cer-
chietti o con l’aiuto del disco stallonatore.
7) Rimuovere il cerchietto.
8) Allontanare il braccio porta utensili dal bordo
del cerchio.
Sganciare il cricchetto e sollevare il braccio in
posizione di fuori lavoro.
Traslare il braccio porta utensili sul lato interno
della ruota.
9) Premere la leva rotazione utensili e ruotare di
180° l’utensile che si bloccherà automaticamen-
te. Abbassare il braccio in posizione di lavoro.
10) Ruotare l’autocentrante e contemporanea-
mente fare avanzare il disco stallonatore a brevi
scatti seguendo il profilo del cerchietto, fino al
completo distacco del secondo tallone.
N.B.: durante l’operazione lubrificare.

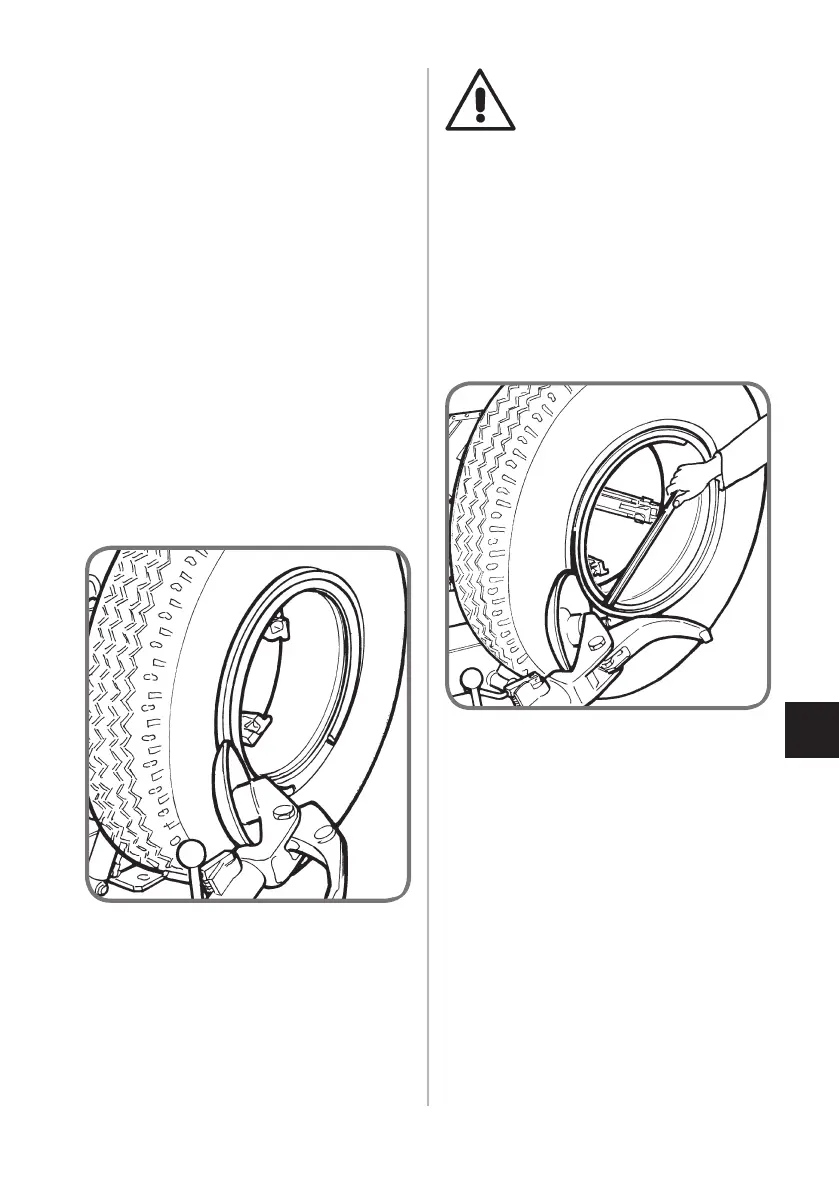

34
35
